问：一台VR-2600型录象机在放象时伴音正常，但监视器上的图象摇晃不定，严重时图象无彩色，而且还出现场不同步。振动机器或用手触碰磁带入、出端旋转导柱，图象有时能够恢复正常，不知这是什么原因？
答：重放时伴音正常，说明主导轴系统工作正常。由故障现象看，可能是视频磁头初始扫描不能正确切入，这种情况一般是走带机构工作失常而引起的。去带机构工作失常大致有如下几种原因：1．张力臂的张力调整不当造成走带时磁带过分松弛；2．走带系统机械零件高度不一致（一般是人为造成的）；3．加载后磁带入、出端旋转导柱没有完全到位；4．旋转导柱转动不灵活或与磁带接触的上下两边缘有毛刺造成磁带运行不畅，严重时还会划伤磁带造成边缘皱析；5．AIC磁头高度或俯仰、方位角位置不正确而影响视频磁头跟踪扫描。这些机械系统如何调整，可参考本刊有关文章，在此就不赘述了。另外，磁带盒内部机构不良也会造成上述故障现象。遇到这种情况，可调换一盒内部机构性能好的录象带试试。（黄福森）
问：日立CAP—169型彩电出现无声无象故障，经检修确认厚膜电路HM7101损坏，应该怎么修复为好？
答：HM7101内部结构较为简单，它仅由三个电阻和一个稳压管组成，检查也比较方便。可对照其电原理图，用万用表分别侧量各管脚之间的正、反向电阻，便很容易作出判断，不过通常情况下都是稳压二极管击穿或短路，即②～③脚间短路。
针对这种情况可以进行应急修理，先将原二极管上的密封胶去掉，焊下，换上一只稳压值为12V的稳压管，重新焊上，故障即可排除。（高雨春）
问：一台乐声TC—840D型46cm彩色电视机出现无声无光现象。开机检查，发现交流保险丝F801烧断，将一新的3.15A保险丝换上后，开机，新换保险丝又熔断。故判断是开关电源有故障。用一维修电源代换该机的113V电源后，电视机一切正常。但是，用万用电表R档检查换下的各个元件，均未发现有损坏现象。请问这是怎么回事？

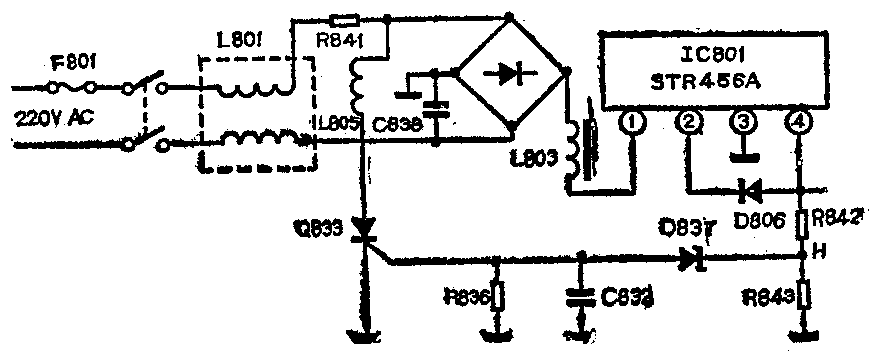

答：这种故障可能是电源保护电路（电路见附图所示）中的一只D837稳压二极管漏电所致。当稳压管D837漏电时，其正端有电压输出，会使可控硅Q833触发导通，造成交流保险丝烧断故障。这只型号为QA228A的稳压管，当其漏电轻微时，单用万用表是很难判断的。判断QA228A是否漏电的有效而简单的方法是断开可控硅Q833的G端，然后通电开机（最好加接1：1隔离变压器，以确保安全），用万用表的DC档测其正端是否有电压输出，如果有电压输出，则说明QA228A管漏电，换新管后故障就可排除。（孙余凯）
问：我购买了一套飞跃35D1型电视机套件，其中的电源变压器次级输出电压为24V，查有关资料此电压应为18V。问该变压器是否能用？（安徽 吴天栋）
答：电视机电源变压器次级电压的高低，是根据电视机内稳压电路的要求和国家有关电视机稳压指标的规定而设计的，飞跃35D1电视机采用串联稳压电源，输出直流电压为12V，对黑白电视机的电源要求是输入交流电压在180V～240V时保证电视机机内稳压电源稳定输出直流12V电压，在此要求下，电源变压器的次级电压应在17～18V之间（初级为220V），这样，变压器的变比为：n=\(\frac{初级电压}{次级电压}\)=220V;18V=12,由此可得出当输入交流电压力最高值240V时，变压器次级电压为\(\frac{240V}{12}\)=20V,当输入交流电压为最低值180V时，变压器次级电压为180V;12=15V，即要求变压器次级电压在15V～20V之间时，可使稳压电源输出稳定的12V直流电压。当选用初级为220V，次级为24V的变压器时，变化n′=220V24V≈9.1。根据上述使电视机正常工作时所需变压器次级电压值（15V～20V）可计算这时的变压器初级交流输入电压最小值应不低于15V×9.1=136.5V，最大值应不高于20V×9.1=182V。由此可见直接使用初级220V、次级24V的变压器在220V状态下电视机是不能正常工作的，严重时将造成电源调整管的击穿。解决的办法是将变压器外包的绝缘层剥开（不用拆下铁芯），一般变压器的次级绕组是在最外层的，然后可以用刀具刮开漆包线的绝缘漆，在变压器初级接入220V交流电，用万用表在刮开漆处测量寻找17V～18V的点（相当于减少了次级圈数），然后爆出引线，即可直接使用。（陈克军）
问：一台AC－9500型汽车收放机，无论怎么调整声道平衡旋钮，总觉得左声道音量要比右声道大或大得多，经检查动放及平衡电位器均无故障；前置放大器也基本正常。这是何故？
答：这种故障大多是磁头位置变动而引起的。由于磁头位置变动，使右声道拾取的磁迹信号明显减小，从而引起左声道音量远大于右声道的故障。检修时，应重新按常规要求调整磁头的安装位置，包括高度、左右、前后位置及方位角等均要仔细调到符合要求，这样便可排除故障。如果磁头位置调好了还存在上述故障，那极可能是磁头内的右声道线圈局部短路或前置放大器右路增益太低。对此，只需交换左、右声道磁头接线或前置放大器左、右路输入信号试试，便能很快判断出故障所在。不过这两种故障通常较少会遇到。(言 取)
问：一台任天堂电视游戏机，Ⅰ号操纵器的连发功能失灵。经检查“单发、连发”转换开关及集成块CD4069外围电路均无故障。现怀疑CD4069损坏，不知如何进一步检查判别？
答：要使操纵器具备连发功能，CD4069组成的多谐振荡器必须向4021集成块的①、脚输送符合要求的振荡脉冲。在操纵器A、B动作键和转换开关均正常的情况下，如果检查CD4069外围电路及供电皆无问题，可初步判断4069已坏。进一步确定可用下法：用万能用表R×1k档测量4069除脚外的其余各脚的对地（⑦脚）在路电阻，应均为6～10kΩ（无论正测、反侧）。若实测电阻值明显偏离上述值，且印板无漏电现象，便说明4069已坏，应换新。注意，有些操纵盒中的4069并未用足其6个反相器，对空闲反相器的输入端应跳过不测。（轶 奇）
问：检修一台梅花牌M－912D型收录机，其故障现象是录、放音都失真，测量—块型号为TA7668的集成块，发现几个脚电位都近于0V，而外电路又正常，不知是否是此块有问题，请介绍此集成块的主要功能及各脚的正常电压值。（河南 那晓光）
答：TA7668是日本东芝公司生产的双前置低频放大电路，可作为双声道磁头放大器和功放电路的前置放大器。其主要特点有：工作电压适用范围定（Vcc=6～15V），具有爆破音防止电路和静噪电路等。该集成块的各引出脚的功能及工作电压值如下：（以Vcc=12V为例）①脚；输出地端，电压为0V。②脚：偏置端，电位为8.2V。③脚：左路静噪输出，电位为0V。④脚：左路录音输出，电位为3.3V。⑤脚：左路前置放大输出，电位为1.3V。⑤脚：左路前置放大负反馈端，电位为1.3V。⑦脚：左路信号输入端，电位0V⑧脚。ALC端，电位0.9V。⑨脚：输入地端，电位0V。⑩脚：右路信号输入端，电位0V。脚；右路前置放大负反馈端，电位1.3V。脚：右路前置放大输出，电位1.3V。脚：右路录音输出，电位3.3V。脚：右路静噪输出，电位0V。脚：静噪输入，电位2.4V。脚：电源端，电位12V。
当所测的TA7668各脚电位值与上述值相差较大，外电路又完好的情况下，出现录、放音失真及声小等故障时，则说明该集成块损坏。TA7668可用国产D7668直接代换。（陈克军）
问：一台小天才电视游戏机，在用光枪进行游戏时，往往在将枪瞄准电视屏幕上的目标、但尚未扣动扳机时，屏幕上便出现爆炸及击倒等游戏结果，并可听到相应的音响效果。这是怎么回事（主机经查正常）？
答：光枪瞄准屏幕目标时，虽然已有目标信号被光枪内的光敏管接收，并通过比较放大电路处理，产生相应脉冲信号输送至主机，但不扣扳机时，主机没有“枪击”启动信号，因而不对目标信号进行处理，不应出现“枪击”结果。细果出现，通常是扳机开关（系一微动开关）或它的连接线短路所致。由于光枪扳机使用频率较高，开关又不很牢固，故这种故障比较常见，一般以开关时通时断较为多见。只要拆开光枪，更换开关或重接引线就可排除故障。（吉力）
问：“海燕”3640型两波段袖珍收音机用的集成块ULN2204－11烧坏，请问更换时怎样用万用表判断它的好坏？（广东 廖光明）

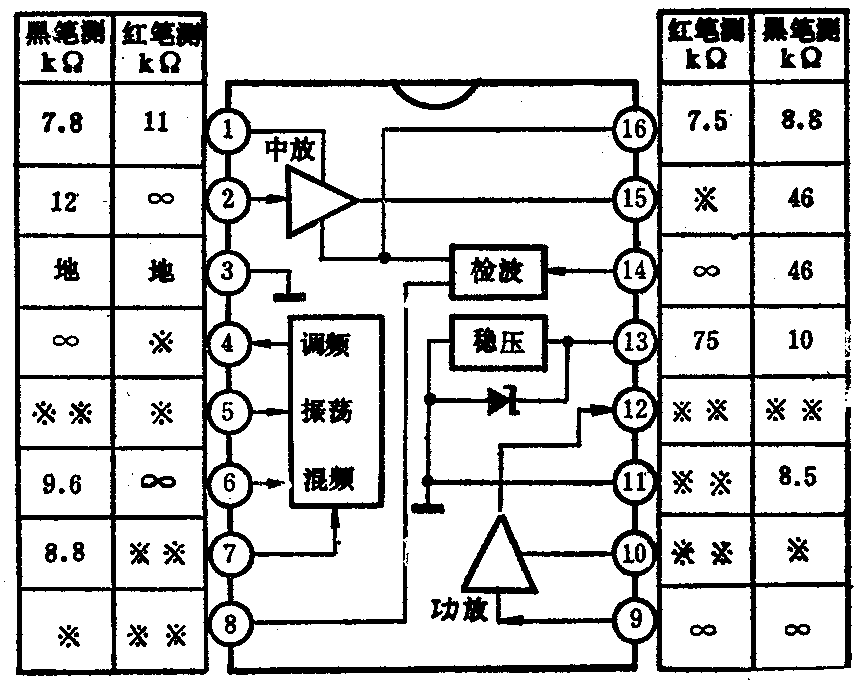

答：ULN 2204－11是单片调频／调幅收音机集成电路；采用16脚双列直插塑料封装结构，该集成块的好坏可用500型万用表R×1kΩ量程档测量判断。测量开路时管脚正反向电阻值均以第3脚（低电平接地脚）作为公共参考点。由于市面上出售的该集成块参数的离散性较大，测量时正常范围值见下表所示。表子*表示阻值在几十kΩ范围内；* *表示阻值在几十kΩ～几百kΩ范围内。（黄福森）
