苏制充电式手电筒，内装三只密封式蓄电池和给电池充电的整流电路。电筒可直接插在220V市电插座上进行充电，使用非常方便。

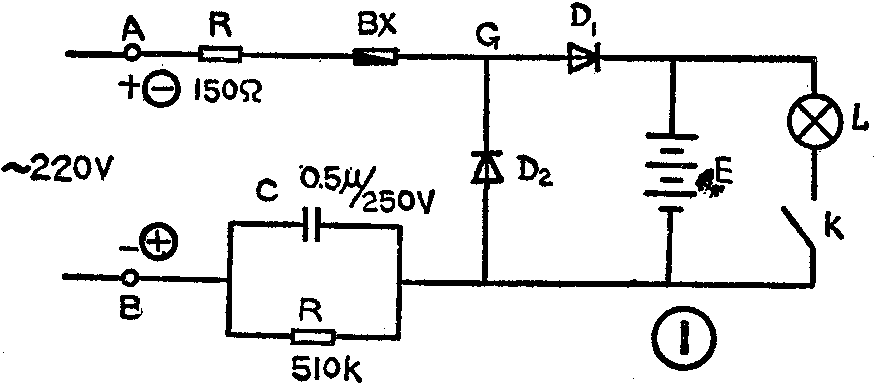

图1所示为电筒内部的充电电路。图中，BX为小于1A的保险丝，L为小电珠，E为Д—0.26型镉镍密封圆盘式小型蓄电池（三只串联，每只高为0.8 cm，直径为2.5cm，充电后的电压约为1.3伏）。
充电时，将电键K断开，拔下后盖，把露出的插头插在电源插座上，便和220V市电接通。在正半周时，电流从A出发，经R\(_{1}\)、BX、D1、E、C和R\(_{2}\)流向B，蓄电池被充电，负半周时，电流从B出发，经电容C和R2、D\(_{2}\)、BX、R1流向A。由此可见，只有当电流处于正半周时才给电池充电。当电池电压充足升高到额定值后，电源处于正半周峰值时，G点电压也随之升高，二极管D\(_{2}\)击穿反向导通，起分流作用，以避免蓄电池继续充电。R1和R\(_{2}\)起着降压和调节电流的作用，当电池充足电后。电压升高使电阻两端的电压减少，通过的电流减小，于是限制了回路电流。该电路为慢速充电电路，需要充电4、5个小时。取下后，按下电镀K，蓄电池和电珠构成通路，于是灯亮。此时，二极管D1和D\(_{2}\)截止。

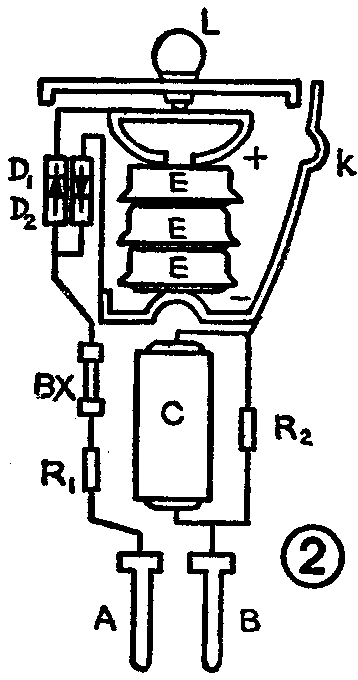

这种手电筒经常发生的故障是电珠不亮，往往是经过充电再使用时，电珠仍不能点亮。这很可能是在两节电池之间产生了绝缘物质。只要取出电池，用砂纸轻轻打磨即可。要想把电筒拆开，可拔下后盖，卸下螺丝，再拧下前盖，便可将电筒主体分为两部分，元器件排列在其中的一半内，如图2所示。(林萌森)
