在日常生活、生产及科学实验中，经常需要对用电器进行定时控制，SC—C3型六开六关液晶钟控器，具有功能全、定时准确等特点，现简要介绍如下。

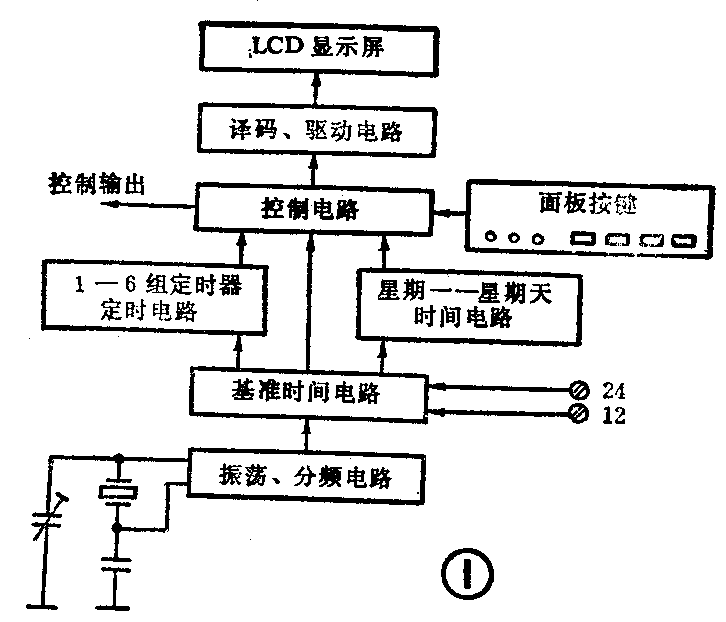

SC－C3型六开六关钟控器的核心是一个多功能微电脑IC，其原理框图见图1。该IC除了包含通常钟表IC的32768晶振电路、基准时间电路、LCD的译码及驱动电路外，还有星期一至星期日的时间电路及6组定时器的定时电路。每组定时期都能单独设定开机、关机时刻，开机的时间间隔最短为1分钟，最长168个小时。这6组定时器可以用在同一天，也可以用在一周内的不同日子里，每周一个循环。6组定时器的启、闭程序按星期五分为三类，即星期一至星期日每天都相同为一类；星期一至星期五相同，星期六和星期日相同为第二类；星期一至星期日每天都不相同为第三类。这样的分类可使定时时间的调校更加快捷、方便。
由于6组定时器共有一个控制输出端，因此这6组定时器的时间设定不能相互矛盾，否则优先执行“关”指令。例如，第一组定时器设为星期一上午6：15开（屏上显示：MO1 ON 6：15），星期二上午9：30关（屏上显示TU 1 OFF 9：30），而第二组定时器设为星期二上午9：30开（屏上显示TU 2 0N 9：30），这样到了星期二上午9：30这一时刻，两组定时器将给出相互冲突的指令。此时微电脑使优先执行“关”的指令。

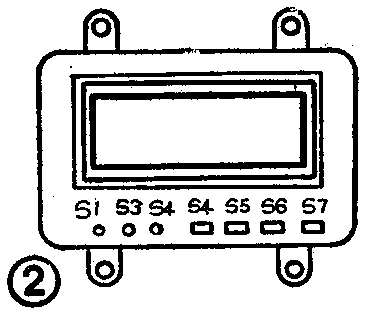

SC－C3型钟控器的字屏为47×17mm\(^{2}\)，字高为10 mm，时钟精度为日差0.5秒。SC－C3型钟控器受7个按键控制，其按键排列见图2。
S\(_{1}\)为ON／AUTO／OFF键。S2为CLOCK键。
S\(_{3}\)为TIMER键，按动一次进入定时工作方式。S4为RESET／RECALL键。S\(_{5}\)为WEEK键，单用无效，同时接WEEK与CLOCK可调星期。S6为HOUR键，单用无效，同时按HOUR与CLOCK。S\(_{7}\)为MIN键。B 型钟控器的字屏尺寸及功能与此相同，但不带按键，只留下按键引线脚，由用户自行设计按键。
钟控器的电源为1.5V，功耗电流很小约5μA。控制输出端子在电路板背后。定开时刻到来时，该端处于高电平（约+1.5V），至定关时刻到来时，则转为低电平。为了控制电器，用户必须自行加接一个电子开关，开关的形式可多种多样，图3给出一电子开关的例子，受控电器的功率取决于开关继电器触点的承受能力。(林积荣)
