随着光电技术与半导体集成工艺的发展。最近国内外相继研制出两种新型发光二极管（LED）。本文分别介绍电压型发光二极管、闪烁发光二极管的原理与应用。
一、电压型发光二极管（BTV）
众所周细，发光二极管属于电流型控制器件，使用时必须加限流电阻才能正常发光，这给设计与安装带来不便。最近国内研制出BTV电压型发光二极管，成功地解决了上述问题。

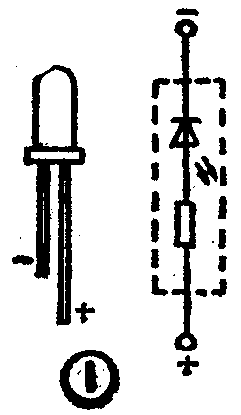

BTV的外形与普通LED相同，但在其管壳内除发光二极管之外，还用集成工艺制成一个限流电阻，然后与发光二极管串联，引出两个电极，见图1（a）。改变半导体材料中硼杂质的含量，可把限流电阻控制在最佳阻值。使用时只要加上额定电压，即可正常发光。
该系列产品的电压标称值共分6种：5V、9V、12V、15V、18V、24V。发光颜色有红、黄、绿色。图2分别示出额定电压为5V、9V、12V的BTV管的伏安特性曲线。图中V\(_{F}\)、IF分别是正向电压和正向电流，V\(_{R}\)和IR分别为反向电压与反向电流，T\(_{A}\)表示环境温度。

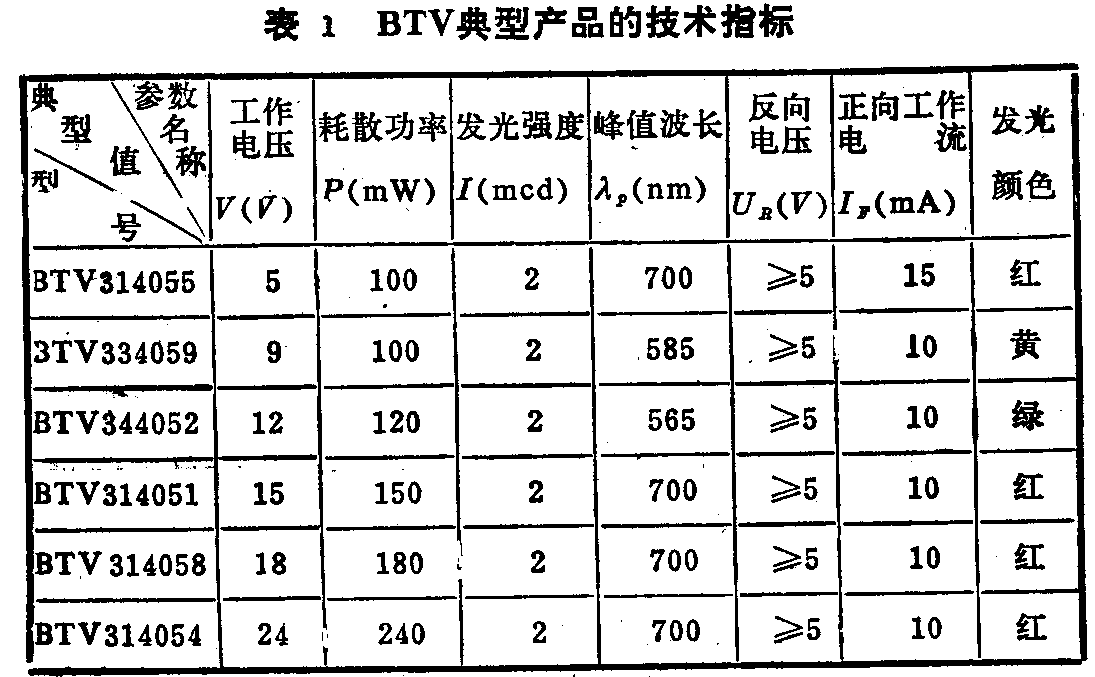

表1列出了典型产品的技术指标。

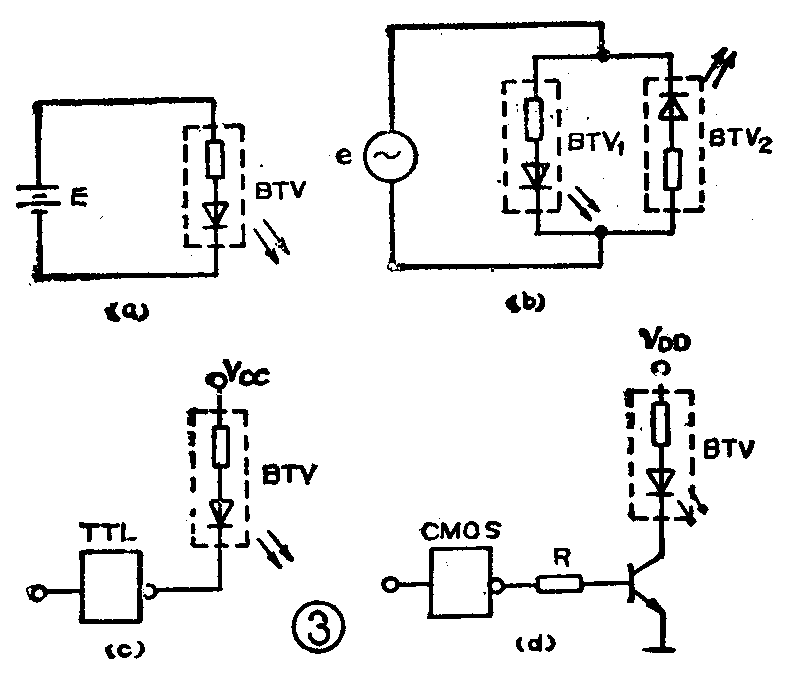

BTV管可代替普遍发光二极管作为电源指示灯、电平显示器、闸门指示或越限极警指示。图3示出了四种典型应用电路。（a）图采用直流电源驱动，（b）图用作交流驱动，在交流电的正、负半周，两只BTV管可轮流发光。（c）图、（d）图是分别由TTL电路和CMOS电路来驱动。
使用BTV管时需要注意：
1．正、负极不得接反。
2．必须在额定电压下使用，低于额定值，亮度会降低；超过额定值则可能损坏管子。
3.在线路中应尽量远离发热元器件（例如功放管、变压器）。
二、闪烁发光二极管（BTS）

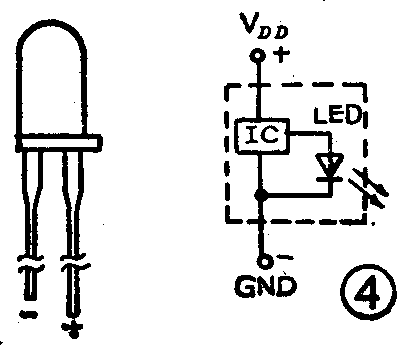

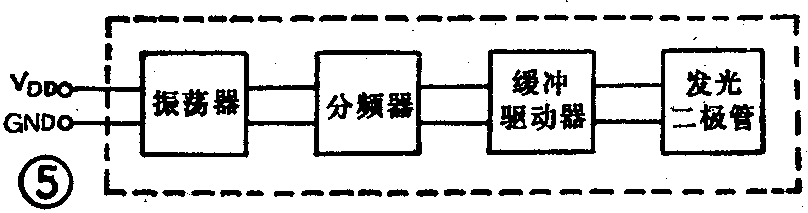

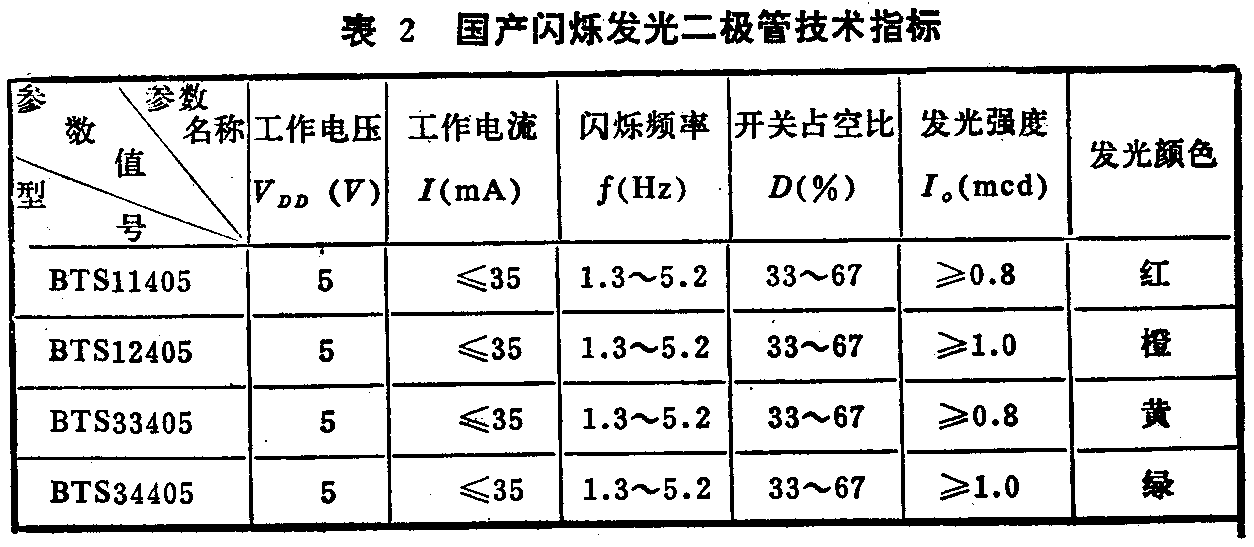

目前国内外厂家还把CMOS－LED技术应用到发光二极管中研制出闪烁发光二极管BTS。其外形与普通发光二极管相同，但从侧面可看到管芯上还有一条短黑带。这类管子有两种引出方式，一种是长引线为正极（见图4），另一种的短引线为正极。电源电压一般为3～5V（也有的为3～4.5V）。闪烁发光二极管内部增加了一片CMOS集成电路（IC），包括振荡器、分频器和缓冲驱动器，见图5。表2列出了国产BTS典型产品的技术指标，这四种BTS管的长引线为正极，典型工作电压为5V。接通+5V电源后，振荡器即起振，经多级分频后得到1.3～5.2Hz的低频电压信号，再通过缓冲驱动器使LED断续发光。由于制造工艺存在离散性，故表2中只给出闪烁频率范围，不标具体频率值。由于闪烁频率为几赫兹，很容易引起人们的警觉。

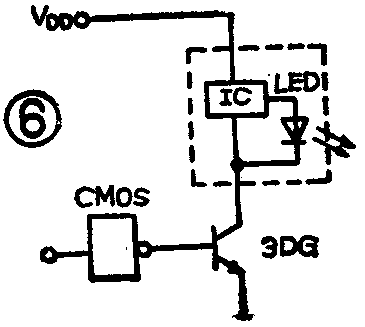

闪烁发光二极管的接线简单，使用非常方便，可广泛用作光报警电路，例如构成温度、压力、液位的越限报警器，还可制作节日彩灯、电子胸花。若配上按钮开关，还可制成多路病床呼唤器、换向指示器等。图6是用CMOS电路驱动BTS管的电路。（李学芝）
