本文介绍的恒温控制器由于采用了一个新型电子元件——交流参数固态继电器，使得电路大为简化，但电路性能不错。该控制器动作灵敏、切换速度高，与之配套的电接点水银温度计的接点不容易老化、安装更换简单。这种恒温控制器适宜用在孵化箱中。

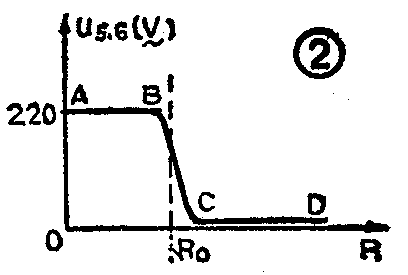

交流参数固态继电器是一种六端固体元件，外型见图1。图中第1脚是有源驱动端，第2脚是负功率驱动端，第3脚是无源驱动端，第4脚是控制端的公共端，第5脚、第6脚是输出开关端。第1～4脚与第5、6脚之间相互电隔离。本文采用交流参数固态继电器（以下简称PSSR）的第3、4脚对第5、6的无源驱动功能，其典型控制特性如图2。从图2可以看出，当第3、第4脚外接的无源元件的电阻小于R\(_{0}\)时，输出开关端端电压U5-6等于电源电压，相当于输出开关断开；当外接电阻阻值大于R\(_{0}\)时，输出开关端压降U5-6等于零，相当于输出开关接通。R\(_{0}\)的典型值约1kΩ。图3是本文介绍的恒温控制器使用时的连线图，以孵鸡为例，恒温控制过程如下：通常将电接点水银温度计WXG预置在38.5℃，当孵箱内温度低于38.5℃时，水银电接点是断开的，相当于第3、第4脚之间的外接电阻阻值无穷大，PSSR工作在图2典线上D点以远，输出开关接通，负载RL（电炉丝）接通电源，箱内温度升高；当箱内温度上升到38.5℃时，水银温度计电接点闭合，相当于PSSR的第3、4脚之间的外接电阻阻值为零，PSSR此时工作在图2曲线的A点，输出开关断开，加热器R\(_{L}\)失电停止加热，箱内温度降低。这样周而复始，就会将箱内温度控制在给定的温度范围内。
如果是一万只鸡蛋的电孵箱，加热器的功率需约2.5千瓦，PSSR要选择15A 220 V规格的。安装时，PSSR应配足够大的散热器，散热器尺寸不得小于2×20×20（cm），材料为铝板。PSSR的底都是散热片，有些产品散热片与内部相通，因此在与外加散热器相互压接时，中间需垫上起电绝缘作用的云母片或聚脂薄片。也可以视情况采用金属结构件作为散热器。图3中的Ry为一个压敏电阻，如果没有此元件，也可用阻容吸收回路代替，通常电阻取100Ω，电容取0.1μ。PSSR第1脚的灵敏度很高，悬空时很容易受外界感应信号的干扰，因此不使用这一脚时应将此脚与公共端第4脚短接。（伍占禧）
