ED5026、ED5027是CMOS大规模数字集成电路，ED5026是编码器，ED5027是解码器。它们组合应用起来就构成一个发射——接收数字编译码系统。
ED5026编码器是一种 8位编码发射器（可以扩展到12位）。它的第1脚～第8脚是编码的输入端，每个输入端可以有3种状态，即“0”、“1”或是“开路”，其中“0”表示低电平，“1”表示是高电平，因此8个脚可以组成3\(^{8}\)＝6561个不同的编码。如果需要更多的编码，可将输入端改为4态连接方式，这时第1脚是第4种状态的公共连接脚，第2脚～第8脚与第1脚连接时为第4种状态。所以第2～第8脚都可以有4种状态，即“0”、“1”、“开路”、“接1脚”。在这种情况下可以组成47=16384个编码。第10～第13脚也可以作为编码地址线，与第1～第8脚联合起来组成12位编码地址线，这时编码数可高达4\(^{11}\)=4194304个。本文要介绍的是ED 5026与ED 5027配合应用，ED 5026的第10～第13脚用作数据输入线，根据需要这几个脚可以置“0”或置“1”。第14脚是发射指令端，当此脚接地时，ED 5026输出端则发出一组编码脉冲。第15脚、第16脚是一个内置振荡器，外接几十～几百千欧的电阻即可产生振荡，振荡频率为f\(_{osc}\)=1600／R（kHz），式中R为外接电阻，单位为kΩ。第17脚是编码输出端，第18脚、第9脚分别是电源的正、负极。

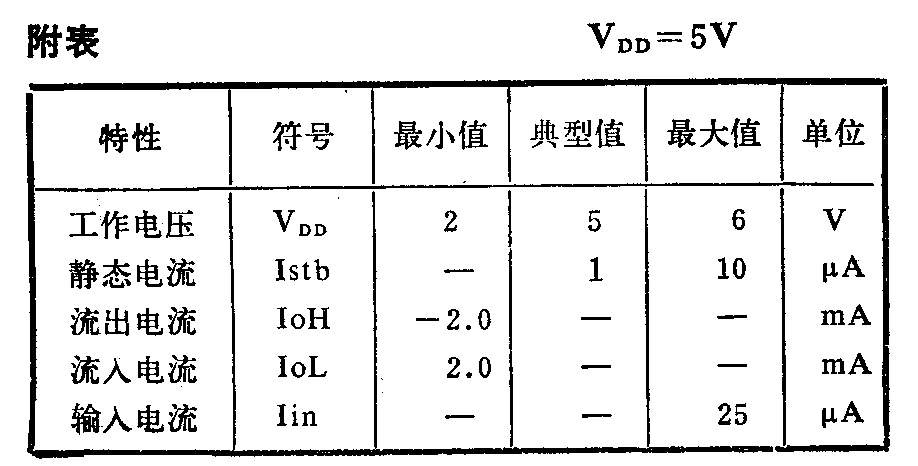

ED 5027接收解码器有相应于ED 5026的 12位信息。第1脚～第8脚是地址线。当ED5026发出的地址编码与ED 5027预置的编码相同时，则在ED 5027的第10～第13脚有数据输出，该输出信息与ED5026的第10～第13脚所置的数据相同。第14脚为输入端，第15脚、第16脚是振荡器，外接的电阻阻值应与ED5026完全相同。第17脚是输出端。编码器ED5026发射时，如果密码相同， ED5027就会输出高电平。ED5026、ED5027的管脚排列见图1，附表列出了它们的电气特性参数，可供参考。
该编译码集成电路工作电压范围较宽，可以在2～6V范围内正常工作，而且耗电极少，静态电流仅有1μA。集成电路内部含有振荡器，不用再外加晶振。它的外围电路也极简单，也很容易与射频、红外、超声等方式结合起来，组成遥控发射、接收系统。因此这种集成电路应用非常广泛，比如可以用于保安系统、防盗报警系统、无线电话系统、BB机系统、有线电话对讲系统、烟雾及消防报警系统、电视游戏机遥控等场合。

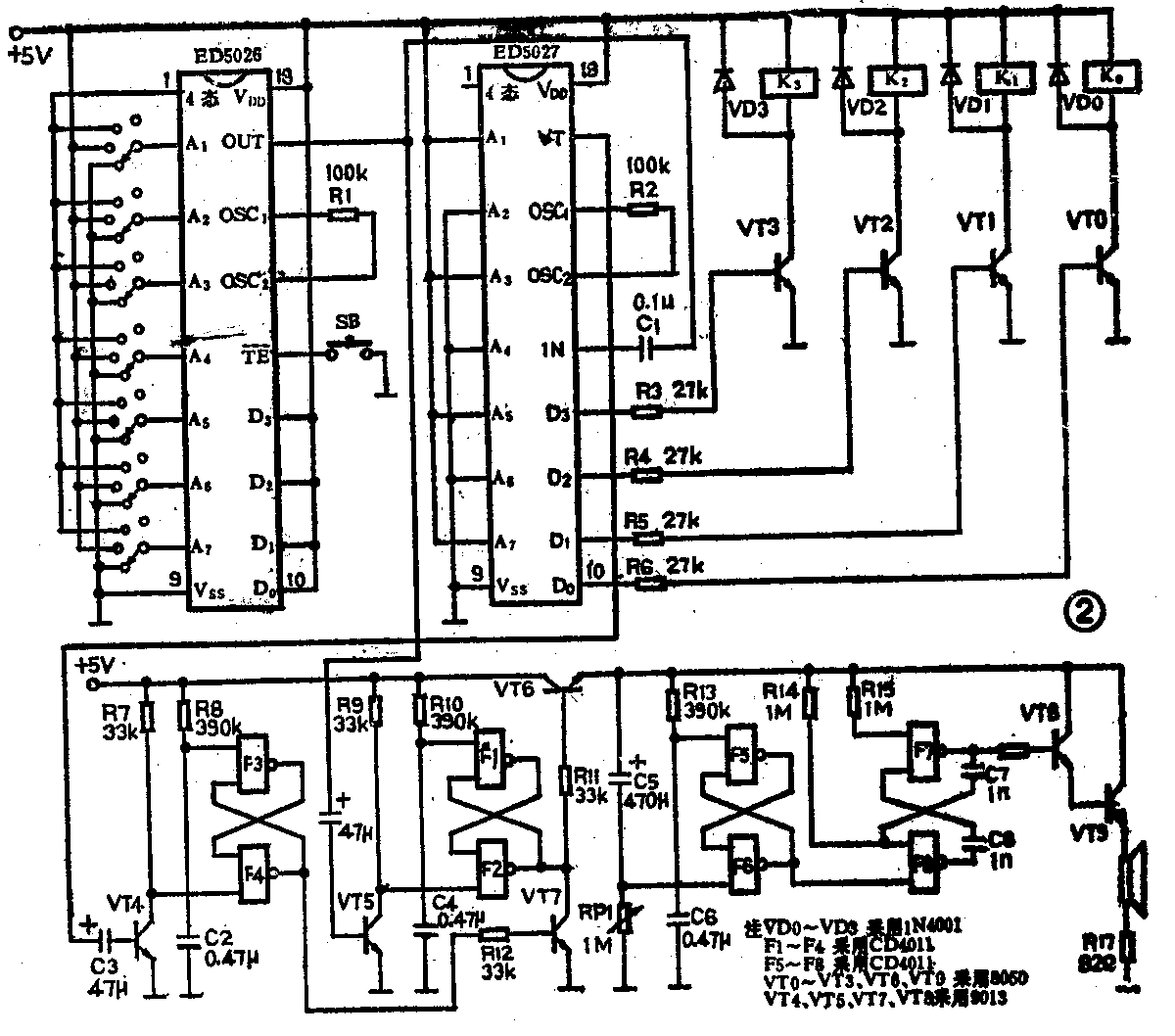

下面介绍一个应用在报警方面的例子，图2是整机电路图。该电路可应用于汽车或保险柜防盗报警。图中ED 5026中的第2～第8脚连接一组7位拨盘开关，通过该开关可以将第2～第8脚置“0”、“1”、“并路”或“接1脚”。第10～第13脚全部置“1”，第15、第16脚的振荡电路用100kΩ电阻，这时振荡频率f\(_{osc}\)=160 kHz。ED 5027假设预置第2～第 8脚的地址编码为1010101，第15、第16脚的振荡电路用100kΩ电阻，电路的工作过程如下：通过拨盘开关将ED5026的地址码也置为1010101，再按动一下开关SB，则ED5027的4条数据线D0～D\(_{3}\)都输出高电平“1”，晶体管VT0～VT3均导通，推动继电器K0～K3均吸合，完成开锁动作。如果是应用于汽车防盗报警，则可由继电器控制汽车的点火电路电源及由电磁阀控制汽车的油路系统等等。如果在还没有正确编码前就按动图2中的SB，由于编码不对， ED 5027的4条数据线D0～D\(_{3}\)将没有高电平输出，第17脚也没有高电平输出。这时，由于ED 5026按动SB时发出了一串脉冲，使图2下半部的延时报警电路开始工作。F1、F2两个与非门组成的双稳定触发器反转，开始输出高电位，VT6导通，供电给延时报警电路，延时的时间可在30秒至5分钟之间调节，由微调电位器RP1控制。从第1次按动SB开始，若没有正确的编码信号输出，那么在30秒～5分钟内就会报警。如果能在此时间内修改为正确编码，重新按动SB，则由于有了正确的编码，使ED 5027的第 17脚输出一个高电平，该高电平触发由F3、F4组的双稳态触发器，使其输出高电平，这时VT7导通，VT6截止，报警电路断电，则不再发出报警信号。 （广宇）
