在修理或调试录音机时，如果手头有一台实用的录音机带速测量仪，将会给工作带来许多方便。本文向读者介绍一种带速测量仪，它具有电路结构简单、制作和调试方便、可直接显示录音机带速、测量迅速准确等特点。
电路原理
大家知道，频率的定义可以说成是在单位时间内完成振荡或振动的次数。本装置也就是利用这个道理来测量录音机的带速的。如果录音机的带速是标准的，则将录有标准频率信号的磁带通过这台录音机重放时，重放信号的频率也不应改变。因此，我们先在一盘磁带上录上频率为476Hz的信号，然后通过被测录音机重放此磁带，在录音机扬声器的输出端用本文介绍的带速测量仪计数，若录音机的带速为标准的4.76cm／s，则测量仪显示为4.76。为了显示迅速，闸门时间实际上取0.1s，磁带上录制的信号频率为4760Hz。假设被测录音机的带速比标准带速稍慢，为4.72cm／s，则在0.1s闸门内计了472个脉冲，本装置显示则为4.72 cm／s;若被测录音机带录高于标准带速4.76 cm／s，道理也一样。根据实际情况，本装置显示范围分为3个区域，即（3.6～3.89）cm／s、（4.6～4.89）cm／s、（5.6～5.89）cm／s，这样做的目的是容易调整，能迅速判断带速位置，同时节省了许多LED。

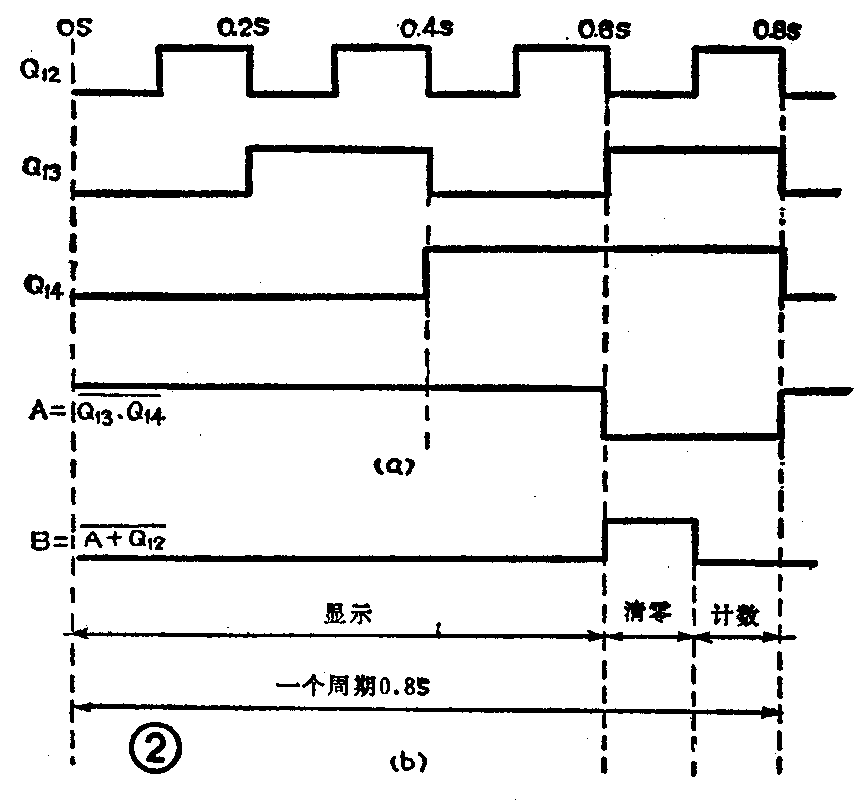

图1为测量仪的电路图。主振器由IC\(_{4}\)、R8、R\(_{9}\)、C4组成，其频率为20480Hz，IC\(_{4}\)所用的3路输出为Q12、Q\(_{13}\)、Q14，即对主振频率进行2\(^{12}\)、213、2\(^{14}\)次分频，波形见图2。Q13、Q\(^{14}\)由IC\(_{5}\)的F1进行与非处理后的波形见图2a。图1中的A点为高电平时，禁止IC\(_{1}\)、IC2、IC\(_{2}\)计数，晶体管BG1饱和导通，此时为显示时间（约0.6s)，相应的LED管被点亮；当A点为低电平时，IC\(_{1}\)、IC2、IC\(_{3}\)计数器开启，开启时间为0.2s，此时Q12与A点波形输入到IC\(_{5}\)的F2，由F\(_{2}\)进行或非处理后的波形见图2b，信号被送到三个计数器的清零端，对计数器清零，此期间约0.1s。清零脉冲结束时，A脉冲仍有0.1s的低电平时间，此期间为计数器计数时间。在清零和计数期间，A脉冲均为低电平，BG1截止，所有的LED管均不发光。
标准测试带需要自己制作。本装置采用了IC\(_{5}\)（CD 4572）中的三个非门F3、F\(_{4}\)、F5电路组成了一个频率为4760 Hz的振荡器（见图1），振荡信号经R\(_{6}\)、R7进行约56dB的衰减，然后由插座CZ\(_{2}\)处输出，此信号幅度约为8mVp-p。录制磁带时应从标准录音机的MIC IN处输入信号。
制作和调试

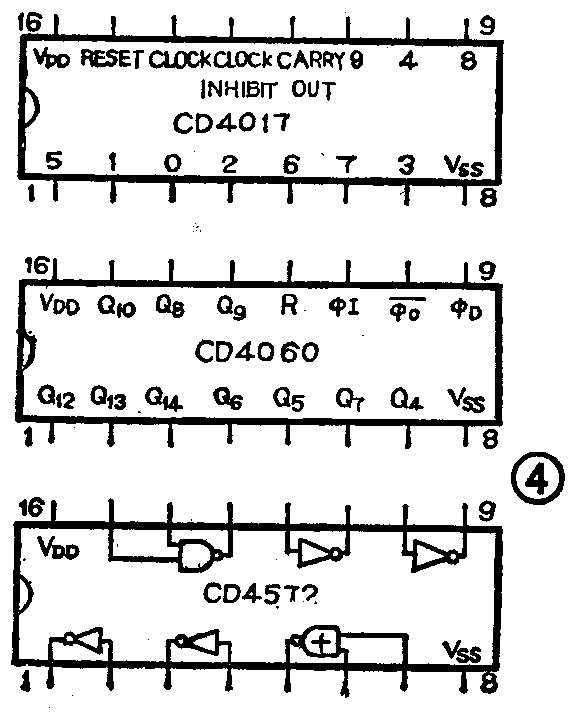

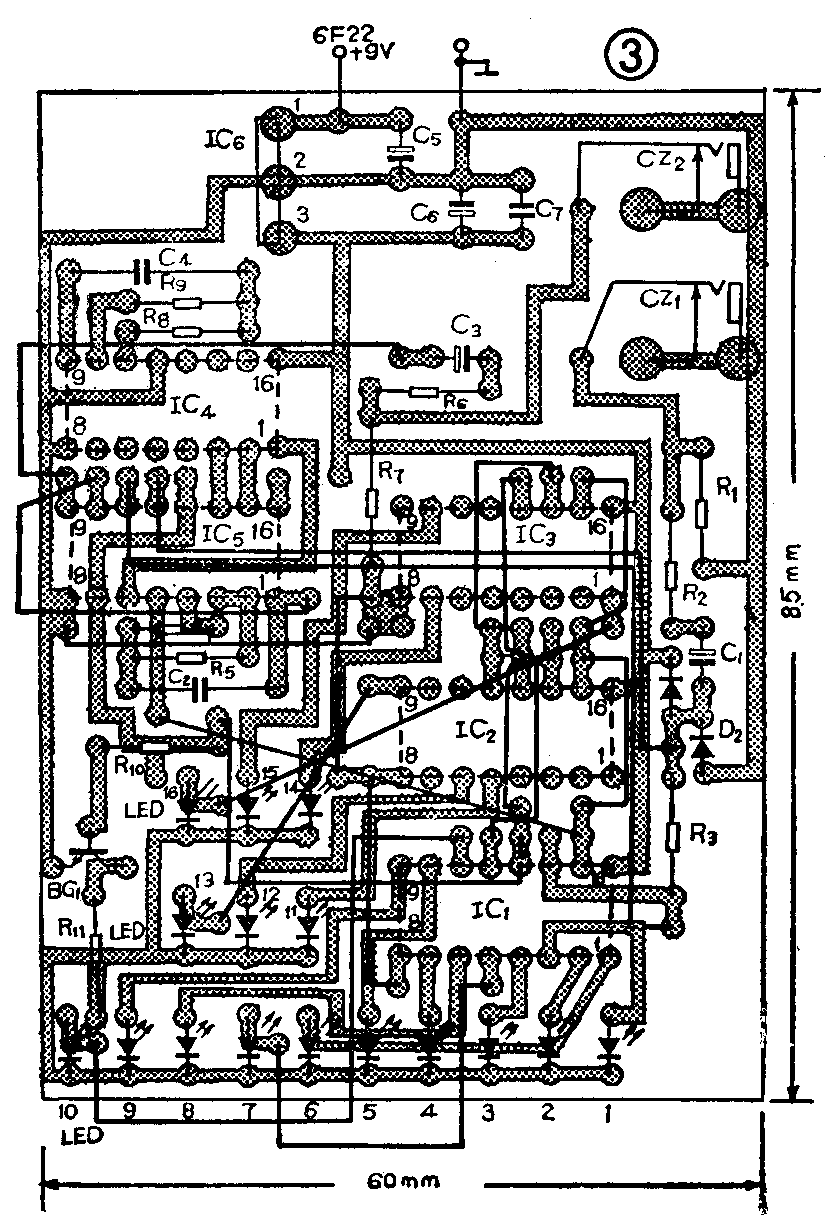

R\(_{4}\)、R5、R\(_{8}\)、R9、C\(_{2}\)、C4应选用优质品，如金属膜电阻，云母电容。IC\(_{1}\)～IC5用插座安装，最后插入IC。信号输入、输出插座CZ\(_{1}\)、CZ2应选用卧式的，直接焊在印制电路板上，印制板图见图3。图4给出了IC\(_{1}\)～IC3、IC\(_{4}\)～IC5的管脚图，可供制作时参考。
调试时主要是调整两个振荡器的频率，其它部分只要元器件好，不需要调整。调整频率时要借助频率计，首先调4760 Hz振荡器，将频率计接至IC\(_{5}\)第9脚（F5输出端），R\(_{5}\)可用47kΩ电阻串一只1kΩ电位器取代，调整电位器，使频率为4760Hz。如果频率调不出来，应更换47kΩ电阻（f∝\(\frac{1}{R}\)）。在调整20480Hz振荡器时，将频率计接至IC4的第7脚，此端频率应为1280Hz（2\(^{4}\)分频）。电阻R\(_{9}\)用一只38kΩ电阻和一只1kΩ电位器取代，调整电位器使频率计指示为1280Hz，若偏差较大可略改变固定电阻值。
测试带应选用优质磁带在高档录音机上录制。最好用手动电平录制，调节记录电平为0dB。信号从CZ\(_{2}\)输出，记录几分钟即可。录好的磁带不要经常使用，应避免快进、快退使用，以保证信号频率准确、可靠。
被测信号从被测录音机扬声器（或耳机）插座取有，送到图1中的插座CZ\(_{1}\)处，D1、D\(_{2}\)为双向限幅器，防止因信号太大损坏集成电路。信号再经过IC5的非门F\(_{6}\)放大整形后送入计数器。IC1～IC\(_{3}\)组成三级十进制计数器，最高可计到999。IC1表示10\(^{-}\)1毫米位，IC\(_{2}\)表示毫米位，IC3表示厘米位。LED\(_{7}\)、LED12、LED\(_{15}\)为标准带速（4.76）显示位，采用绿色发光二极管，以利于区别，其它LED管均采用红色的。为了节省LED管，降低成本，IC2除了显示正确的带速位“7”以外，其余只保留相邻的“6”和“8”两位；IC\(_{3}\)也是除保留正确带速位“4”以外，只保留相邻的“3”和“5”两位；IC1则保留全部显示位。其它则不显示。这样做并不影响使用，也便于调整。
调整录音机带速时，先连好线，然后用被测录音机重放测试带，调节被测录音机稳速部分的带速电位器，使本装置中的三个绿色LED管均点亮。由于本装置采用计数原理，因此末位可能有±1误差，调好后LED\(_{6}\)、LED7、LED\(_{8}\)可能会交替闪亮，属正常现象。（杨健）
