电话自动录音控制器

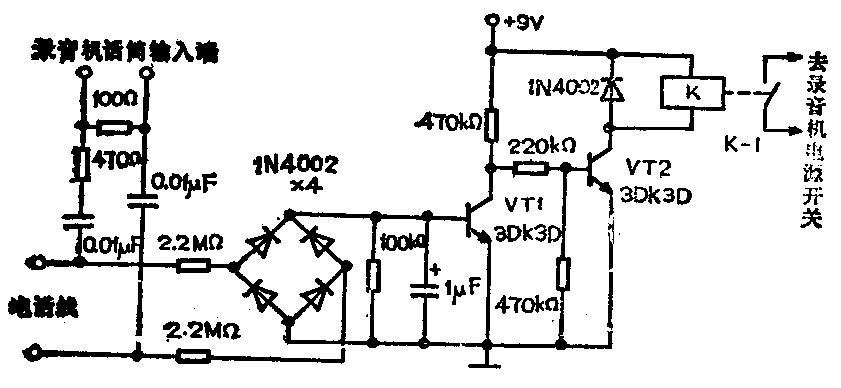

本装置电路图请见附图。当摘机后，电话线上的直流电压从+ 50V降至+5V左右。此时VT1截止，VT2导通，继电器K吸合，其触点K－1接通录音机电源，录音机开始录音。挂机后，录音机电源即被切断，停止录音。
[编者注]《无线电》1990年第1期的“电路集锦”专栏中曾介绍过活用于投币电话的“电话机控制录音机电路”一文，请读者参考。（刘伟全 编译）
四态逻辑测试器

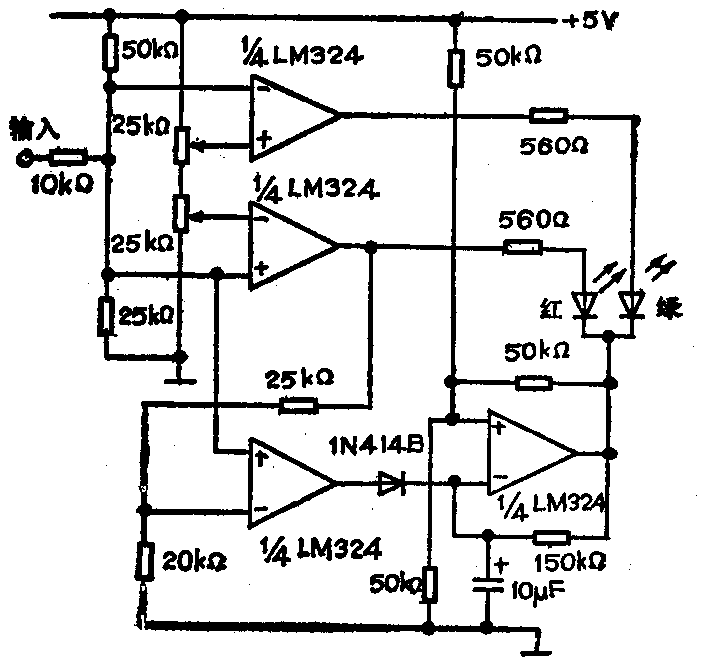

附图所示电路采用一块 LM 324四运放集成电路和一只三引脚双色发光二极管，可以指示输入端开路、高电位、低电位及交流电等四种状态。当输入处于高阻抗或开路时，发光二极管将发出闪烁黄光；当输入处于高电位时，发光二极管将发红光；当输入处于低电位时，发光二极管将发绿光；当输入交流电时，发光二极管将产生黄光。如果降低交流电的频率，则红、绿发光二极管将交替发光。调节图中25kΩ电位器便可调节各状态发光的阈值电压。（周联陞 编译）
光照时间控制的开关
光照时间控制的开关可用普通手电进行控制，当按亮手电照一下，该开关即接通；长时间照射（约6秒钟）时，该开关关断。

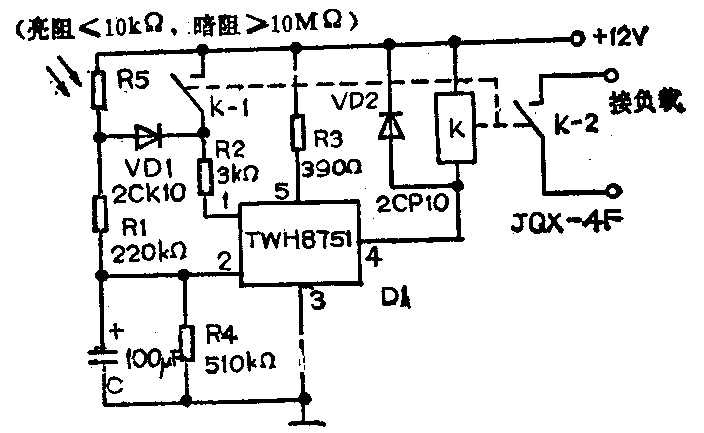

电路如附图所示。当手电光照射光敏电阻R5时，R5会呈现低阻值，VD1导通，TW8751的复位端1脚处于高电位，同时，由于电容C在接通电源瞬间电压为零，使TWH8751的控制端2脚处于低电位，故TWH8751导通，继电器K吸合，K-1、K－2闭合，所控负载通电工作。这时电源经R5、R1向C充电；由于手电只是按亮一下，光照时间很短，所以C两端电压不能充电到使TWH8751截止的门限电压，故TWH 8751一直导通。当需要关断开关时，可用手电照射 R5约6秒，使C两端电压充电至TWH8751截止的门限电压，TWH8751截止，K释放。电路中，VD1是为了防止在触点K-1闭合时，电源经K-1、R1向C充电，影响开关正常工作而设置的。（程方晓）
音响逻辑测试器

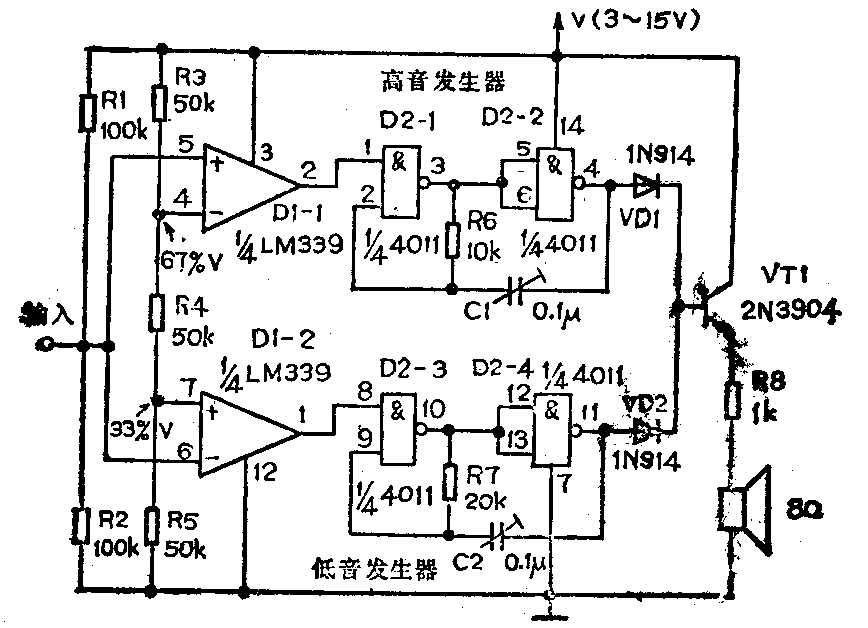

这种音频逻辑状态测试器当输入高电位时发出高音，输入低电位时发出低音，输入振荡信号时交替发出高、低音。可用来检测TTL或CMOS电路。
当输入电位超过电源电压的67％时，D1－1输出高电平，使高音发生器发声；当输入电位低于电源电压的33％时，D1－2输出高电平，低音发生器发声。（施六明 编译）
