录象机的机械系统是整机中容易出故障的部分，了解及掌握录象机的机械结构是检修录象机的关键。由于录象机的机械结构复杂而精密，因此，本文在介绍其机械结构时不可能面面俱到，本文将重点放在对该机的主要机构的拆卸要领，以期帮助读者尽快熟悉录象机的机械结构。
机芯和整机总体结构

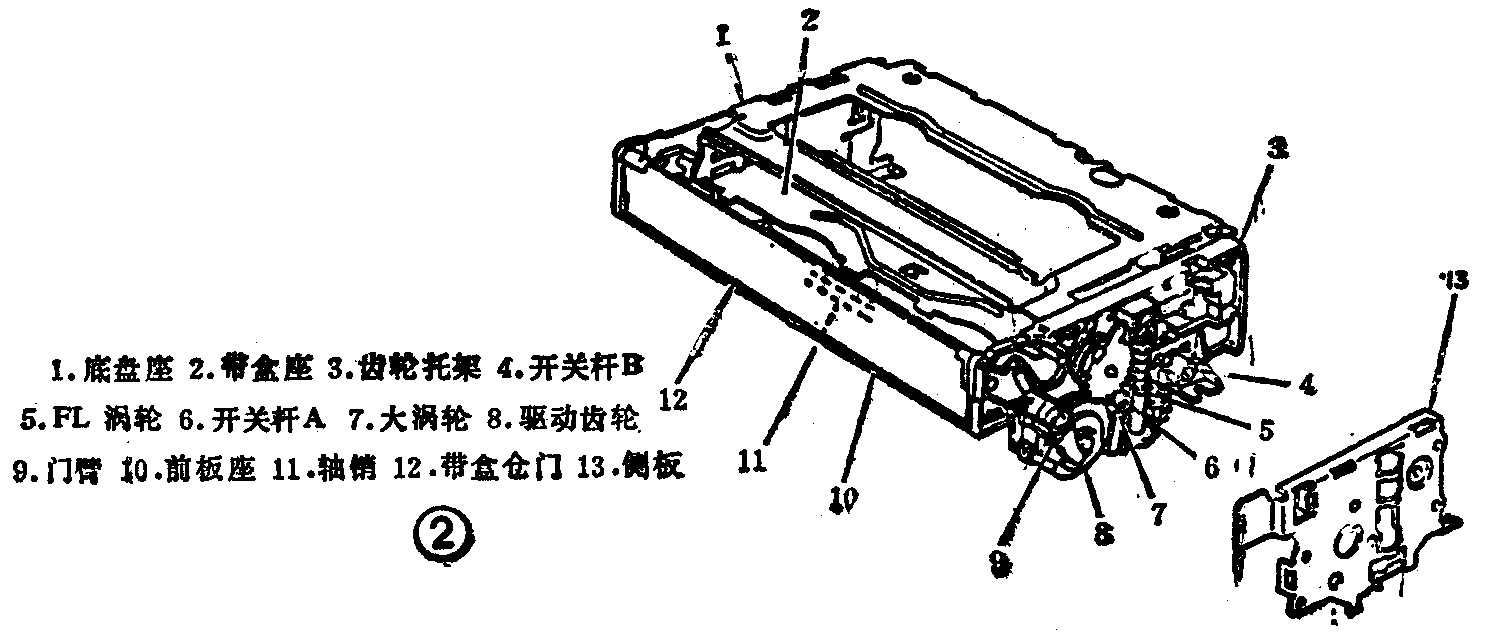

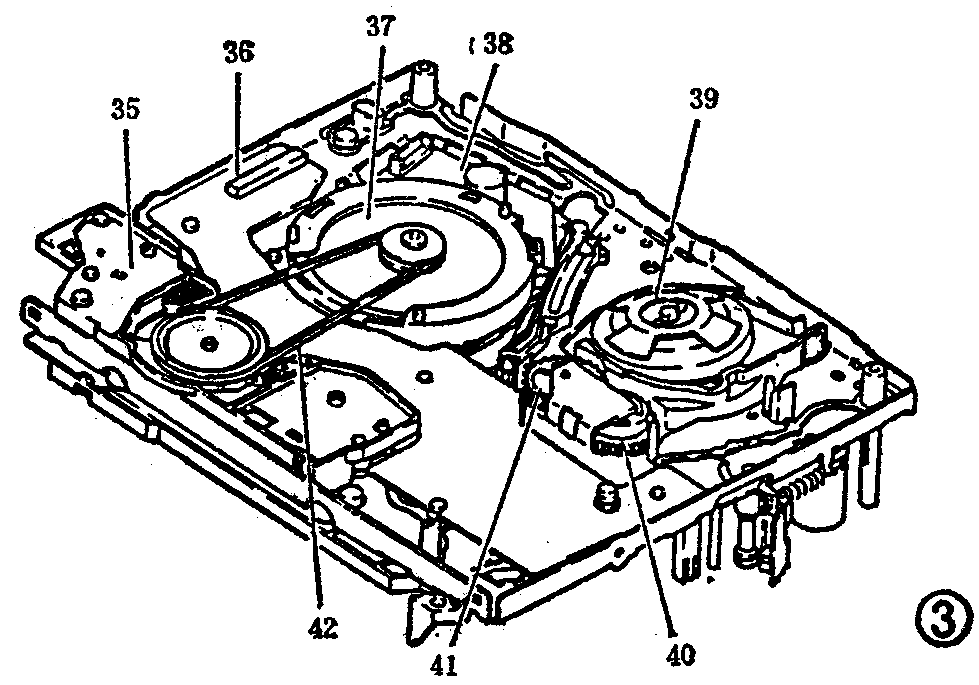

426E录象机的机械系统是由带盒装卸机构、磁带装载和卸载机构、运（走）带机构、制动机构、张力使构、驱动机构、检测机构等组成。这几个机构总装在一块底盘上，形成一个机芯。图1是机芯顶视图，图2是从机芯上分出示意的带盒装载机构（为了便于看清主要零部件），图3是机芯的底视图。426E录象机的机芯处于整机的左前部位，图4示出了该机各主要部件的位置及安装关系，从中可清楚地看出426E机的总体结构，因而此图十分有助于理解和掌握各大件的拆装方法。
主件拆装方法
检修录象机通常都要拆装某些零部件，拆装的步骤正确与否直接影响检修速度，不合理的拆装和乱拆乱装还可能导致机件损坏，因此拆装方法是检修录象机首先需要掌握的技能。下面先介绍426E录象机的机箱和各电路板的拆装，机芯中主要易损件的拆装将结合机芯的检修方法在下期文章中讲述。
1．机箱的拆装
请参见图4，拆卸时按下列步骤：
（1）拧出顶板（106）上的3个螺丝（902），即可向上提出顶板。
（2）拧下底板（105）的7个固定螺丝（901），便可卸下底板。
（3）释放前板的5个锁定扣（勾），便能拉出前板（107）。需注意，427E录象机和部分426 E机的前板上部2个锁定扣（左、中）是用螺丝固紧，拆卸时需先拧出这2个螺丝才行。
预调室门（108）一般可不拆下，若需拆卸，只要释放其上的4个锁定扣便可取下。
机箱重装可逆上述步骤进行。

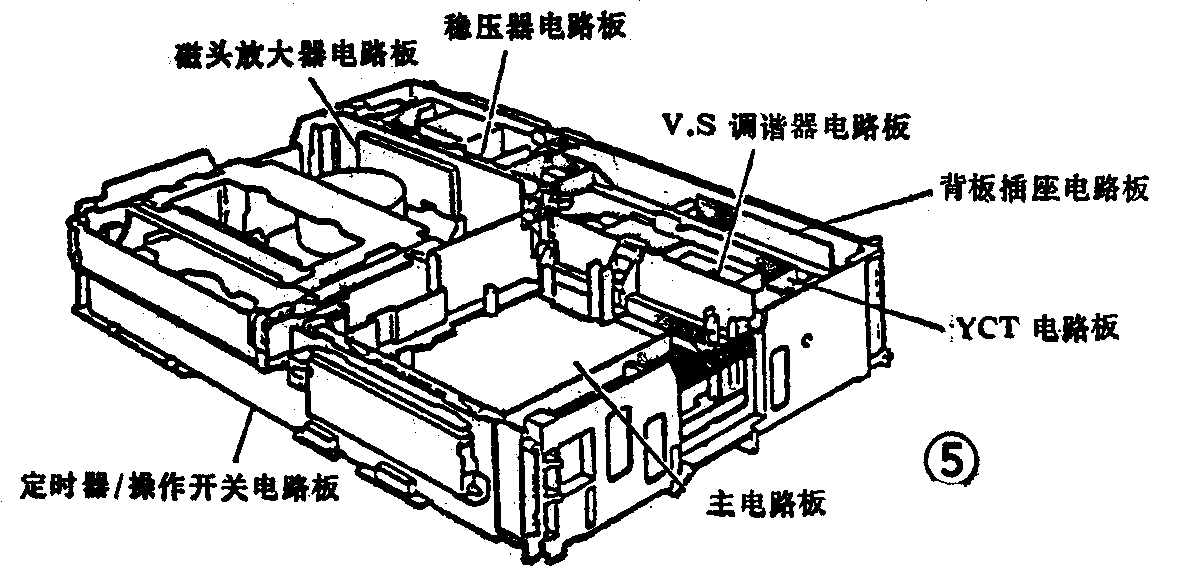

2．各电路板的拆装
（1）磁头放大器电路板的拆卸先拔出电路板上部的12线接插件PG201、CN6（请分别参见上文中的配线图及本文的图4，以下均同，不再一一说明），然后拧出电路板下部的1个螺丝，便可拉出电路板。注意拉电路板时不要左右晃动，应向上垂直拉动，因为电路板下部还有一个5线插头座，左右晃动易损坏接插件。
（2）稳压电路板的拆卸先拔出（分离）2个接插件PG852／PG1503和PG851／PG903，如图 7中的“3”，然后拆卸4个螺丝（图7中的“4”），便可取出电路板，

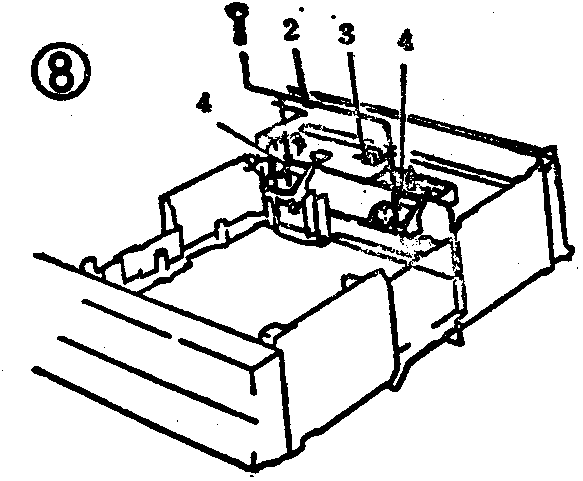

（3）调谐器和中频组件电路板的拆卸 先拔出射频电缆插头，并卸掉图8中的螺丝“2”（2个）。随后释放图8中的“3”锁扣。再释放图8中的锁扣“4”（2个），即可取出调谐器和中频组件。由于组件下部通过接插件 PG 1501/PG 802和 PG1502／PG 801与主电路板连接，因此拨取时应垂直向上用力，不要左右摇动。

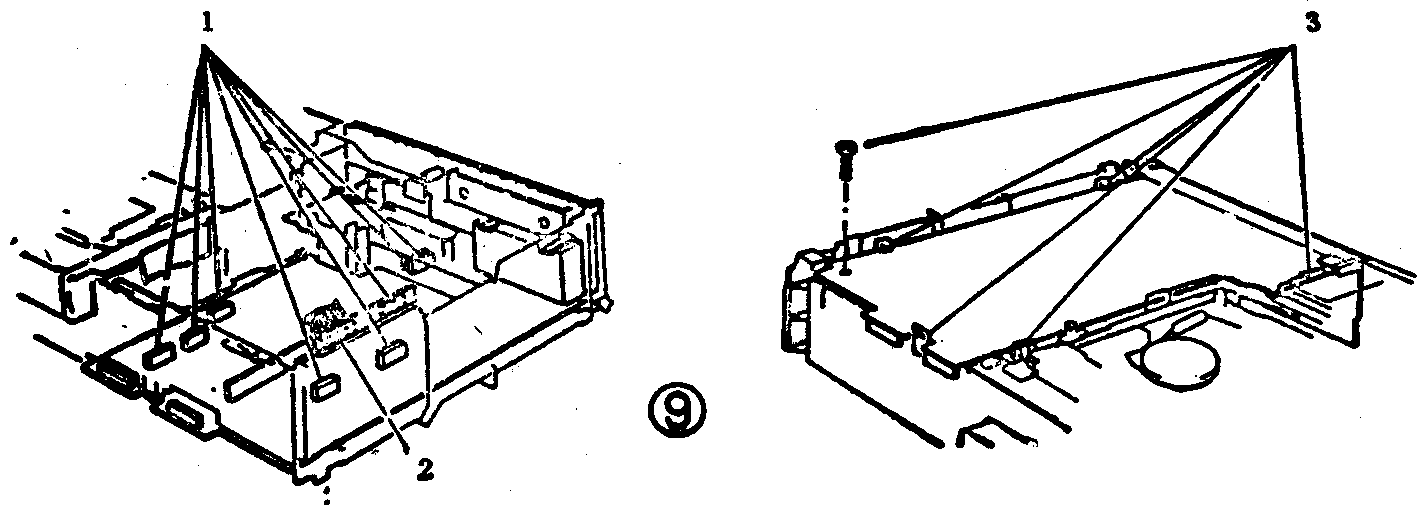

（4）主电路板的拆卸 拆卸主电路板前应先拆下调谐器中频组件和定时器／操作开关电路板（拆法见下述），然后参见图9中的“1”分离8个插件，参见“2”拔出一条白色扁平多芯电缆，参见“3”释放5个锁扣和卸下1个螺丝，便可拆出主电路板。

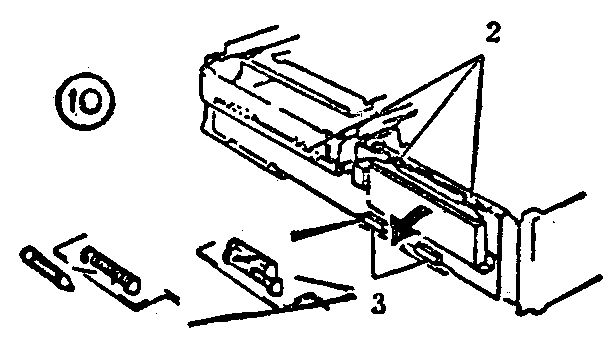

（5）定时器／操作开关电路板的拆卸 释放如图10所示的3个锁扣（见“2”）。然后将电路板向图10箭头方向倾斜约30°时，可看到印制板边缘在绞链式插座的缺口中露出，此时便可向上拔出电路板。图10中“3”为定时器／操作开关电路板与主电路板连接的绞链式接插件。

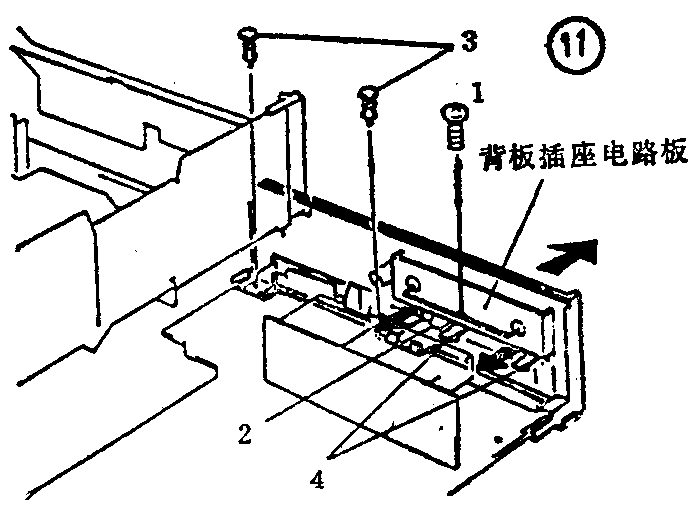

（6）后部背板插座电路板的拆卸 先拆去定时器／操作开关电路板和主电路板。然后参照图11，拧出背板的2个螺丝（见图11的“1”），解开射频电缆“2”，拆卸2个尼龙铆钉“3”，释放2个锁扣“4”，便可卸下电路板。

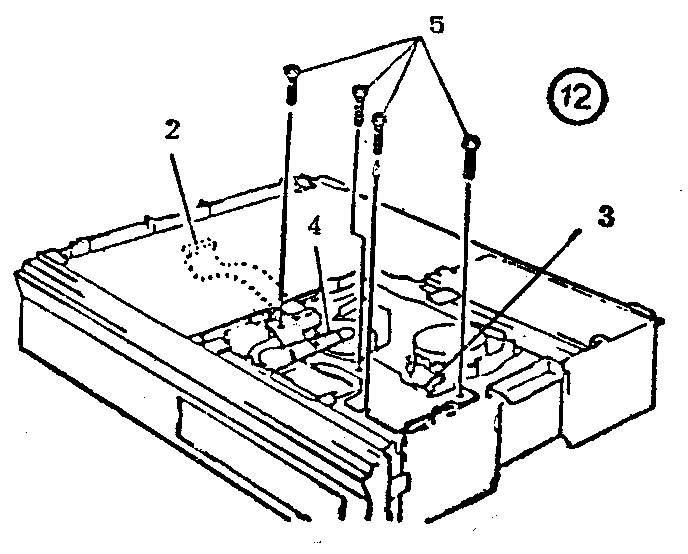

（7）传感器电路板的拆卸 如图12所示，先从主电路板上拔出扁平白色电缆“2”，再拔掉接插件“3”，随后卸下带盘驱动皮带“4”，最后拧出4个螺丝“5”，就可将传感器电路板拆下来。
各电路板的重新安装可反上述步骤进行。（王德沅）
