本文向读者介绍一种被音响爱好者称为“一脚踏”功放电路——“傻瓜IC”。
傻瓜IC是一种新型音响功放快，它与普通功放电路相比，除了免除外接任何元器件、免除安装调试外，还有以下特点：首先其内部采用先进的、具有电子管特性的N沟道及P沟道绝缘栅场效应管作推动输出，动态频响极宽，如与双极型频响标称一致的功放块现场使用对比，傻瓜IC显得高低音格外丰富。傻瓜IC不失真工作电压范围宽，以适应不同工作环境需要。当工作电压超过标称极限值时，它能自身保护，自动停止输出；工作电压正常时，能自动恢复工作。

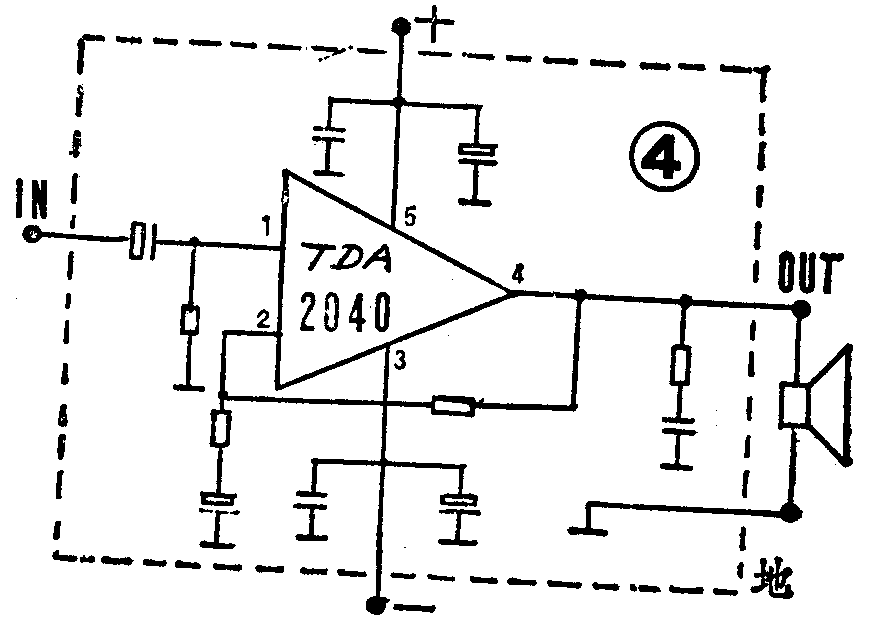

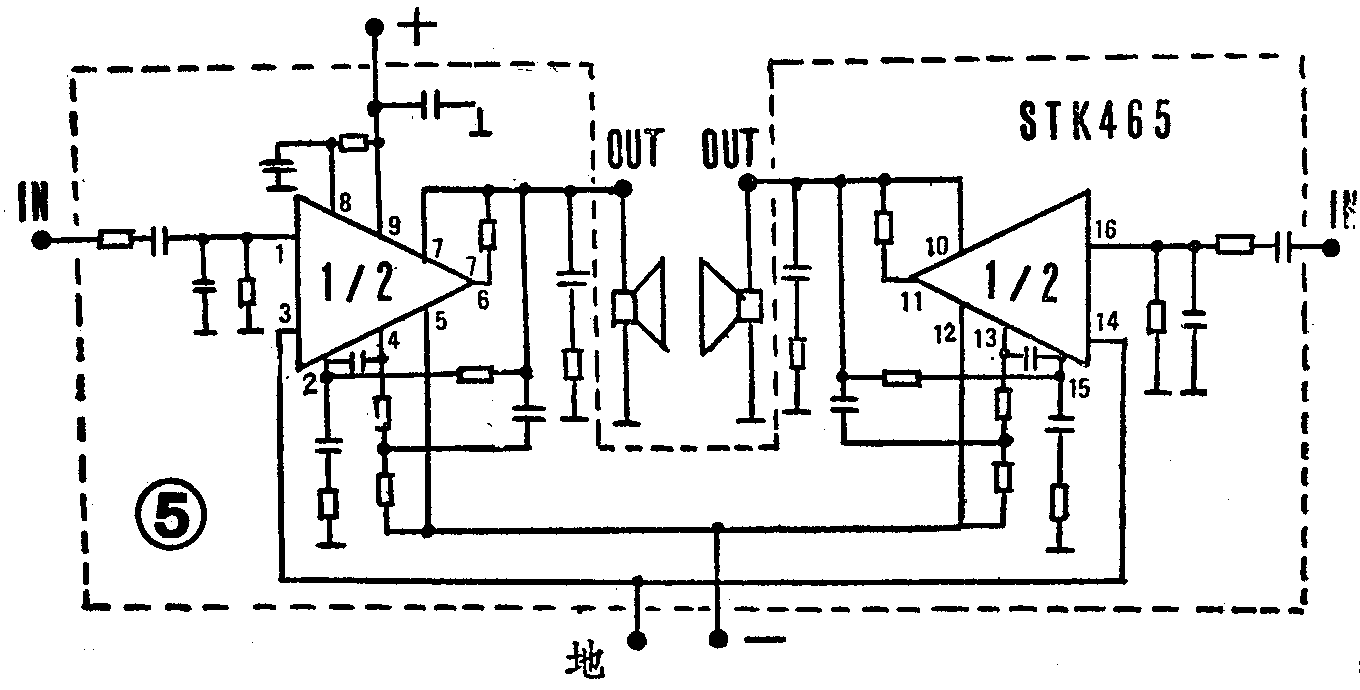

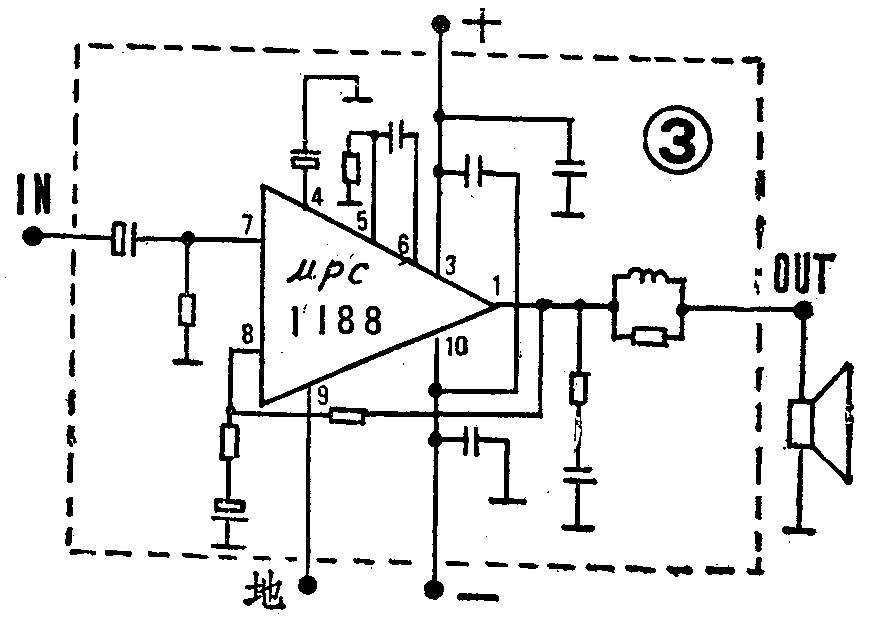

傻瓜IC是维修各类音响设备以及代替多种型号IC的理想器件，图2～5的虚线部分内的所有元器件，均可用一块傻瓜IC代替。
安装及使用时请注意以下几点：

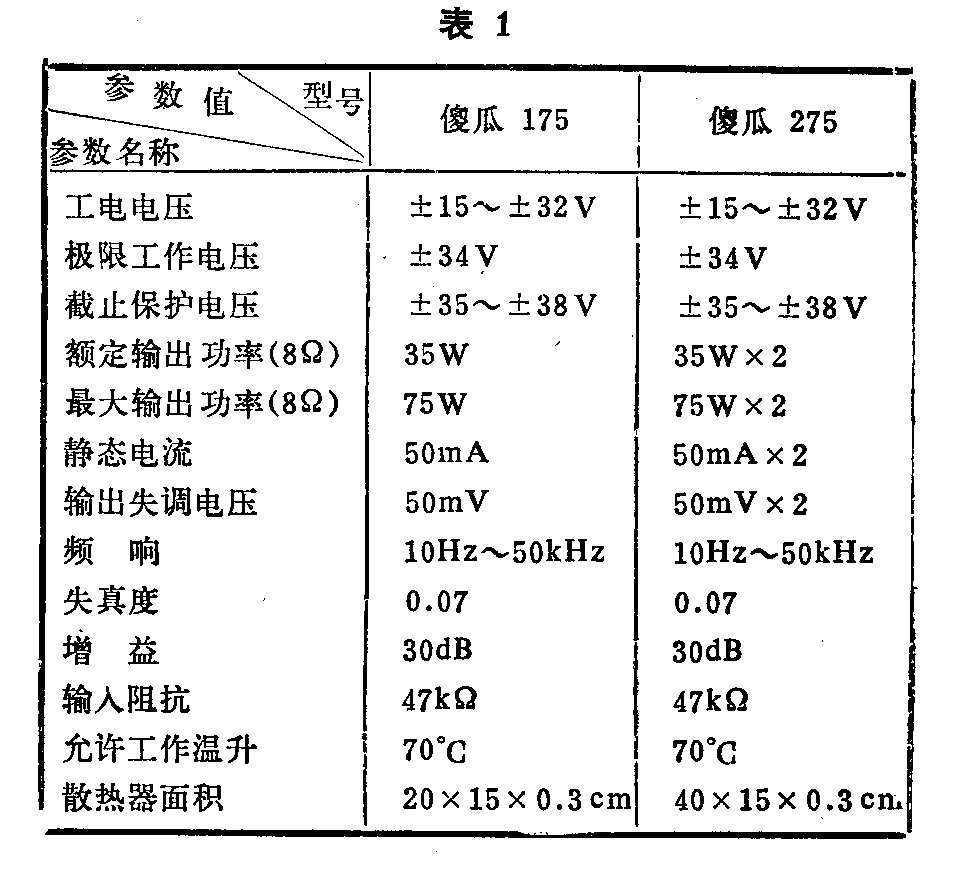

1．使用傻瓜IC应安装散热器，散热器面积见表1。对于代替功率不大，供电电压较低的集成块时，散热片面积可适当减小，通常以保证IC表面温度不超过70℃为好。
2．傻瓜IC的散热片已和内部隔离，安装时无需另加绝缘件，但必须保证散热片与散热器大面积接触，并在散热片间涂上一层硅脂，以利导热。
3．傻瓜IC具有超压停止输出，待电压降至正常值又能自动恢复的功能，图6提供了电源供给电路。如用此傻瓜IC代替其它IC，装配前应先检查原机的供电电压，高于33V的需降低电压后使用，否则，傻瓜IC会因超压而停止工作。
4．傻瓜IC在供电超压处于临界线，特别是工作于小功率状态时，会产生微音脉冲声，这是内部电路经常处于检测电源状态造成的，属正常现象。
5．傻瓜IC在装配时各条引线勿扎在一起，应松散分开，以免造成自激。
6．输入端的引线应采用屏蔽线，并尽量做到阻抗匹配，最好不要直接在低阻抗的耳机插座上取得信号。
7．如果不重视扬声器系统及前置放大器的性能指标也将失去傻瓜IC的意义。
傻瓜IC只要供电电压正常，接线无误，不论是自行安装扩音机，还是维修音响中代替各类功放电路，都能得到理想效果。有关邮购消息见48页。（蔡凡弟）
