CD 4047是一种大家所熟悉的振荡器集成电路，用它组成多谐振荡器后，再加几个元件，即可成为1个可靠的多用测试器（见附图）。

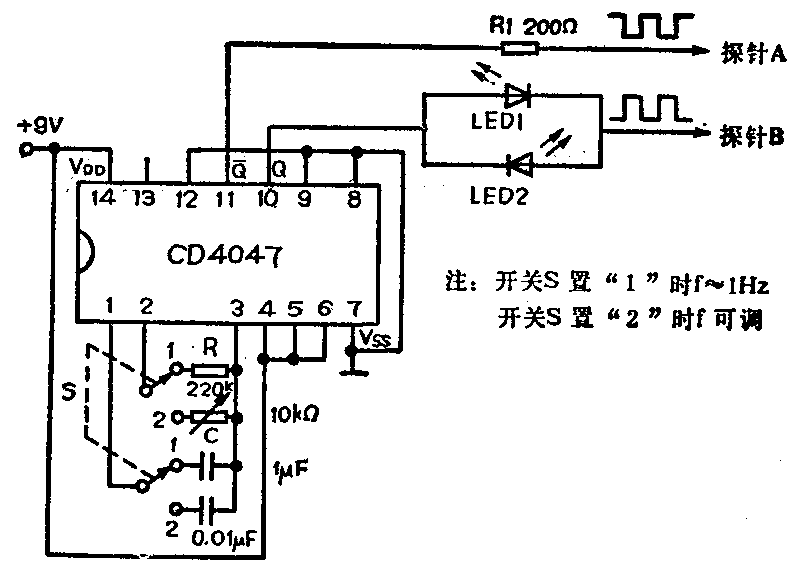

附图中，集成电路CD 4047的输出端Q-、Q端输出振荡信号，其频率为f=1／4.4RC，探针A通过R1接Q-端，探针B通过反向并联的两只发光二极管LED1、LED2接CD4047的Q端。如果A、B端短接，则LED1、LED2会轮流闪亮；A、B之间开路时LED1、LED2都不闪亮。利用此特点，可以判断被测电路的通断。当图中的A探针接被测二极管负极、B探针点接被测二极管正极时，只有LED1闪亮，反之只有LED2闪亮，由此可判断被测二极管的极性。如果LED1、LED2都不亮，说明二极管内部断路；如果LED1、LED2都亮，说明二极管短路。当在A、B探针之间接有电阻时，可以根据LED1、LED2的亮度变化大致判断电阻值大小，阻值大时亮度小，阻值小时亮度大。在A、B探针之间接有较大容量的电容器时，可以根据LED1、LED2闪亮的时间长短，估计和比较被测电容值的大小，但采用以上办法时振荡频率不能高，一般应在1Hz左右。如果开关S置“2”位置，改变附图中R、C的数值，使振荡频率提高，则可得到一个频率可变的信号发生器，使用起来十分方便。（尹捍东）
