用一块四2输入与非门、2个光敏晶体管、6个阻容元件，便可以设计一个如图1所示的单向传感头电路。这种传感头电路可对单方向通过的物体进行检测，对反向通过的物体则不检侧。

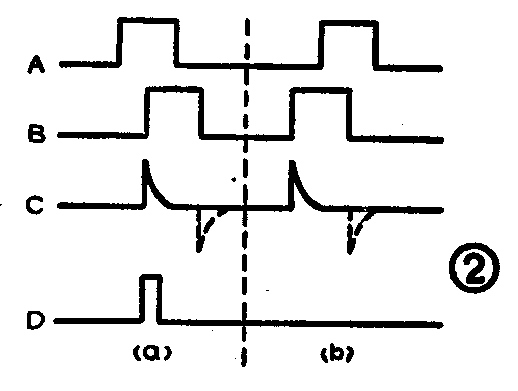

图1中，当被检测物体由下而上运动，首先挡住照到光敏三极管VT1的光线时，VT1集电极输出高电位。之后，物体继续向上运动，挡住照到VT2的光线时，VT2集电极输出高电位，此高电位通过与非门F\(_{1}\)、F2后，在B点得到一个高电位，经R1C微分电路作用后，在电路中C点得到一个正尖脉冲。因此时F\(_{3}\)的第6脚仍为高电位，所以经F3、F\(_{4}\)两个与非门后，在D点得到一个正向脉冲。图2（a）表示了这种情况下的各点波形。当物体反方向通过时，首先挡住照到光敏管VT2的光线，而后再挡住照到VT1的光线，虽然此时在B点输出高电位，C点产生正尖脉冲，但因此时A点的电位尚处于低电位，高电位还未到来，F3输出高电位，D点没有脉冲输出，此时各点的波形如图2（b）。
在安装、调试时，应使VT1和VT2在物体通过方向上的间隔小于物体的长度。根据光线的强弱，调整电位器RP1、RP2，使有光照射时F1和F3的输入端能可靠封闭，物体通过挡住光线时，VT1、VT2的集电极又有足够高的电平推动门电路工作。
本传感电路可用于自动生产线上加工零部件进行单向传感计数、抗干扰同步信号的产生或转轴旋转方向的检测。（高金庆）
