本文介绍的冰箱电子温控器，适用于国内外任何类型的机械温控电冰箱。由于这种电子温控器可以作为一个独立的小仪器安放在冰箱外面，不需打开冰箱门，只通过电子温控器便可观察和调整冰箱内的温度，使用非常方便，还可节约电能。

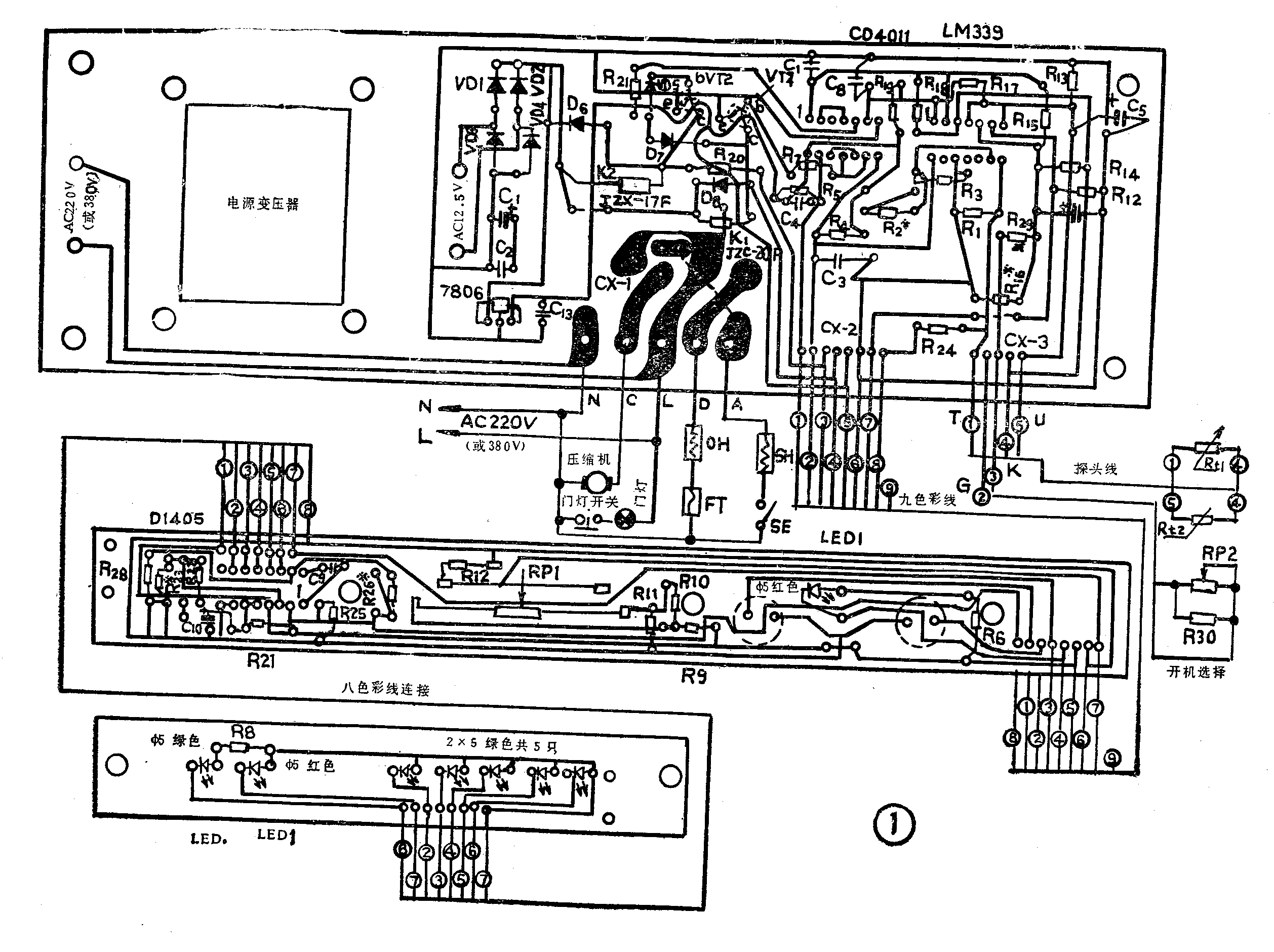

读者可能会问，能对电冰箱进行改动吗？回答是能进行改动，这点读者可以放心。这是因为改装时不必更动原冰箱的结构，也不会影响原冰箱的性能。让我们先看一看如图1所示的电子温控器的印制电路板，温控器与原电冰箱之间的连接线主要有两部分，第1部分引出线经大五孔插件CX－1，用软接线连接冰箱背面的电源端子处，一般冰箱仅引出N、C、L三根线与原冰箱的电源及温控线相连，如果原冰箱有冷冻室化霜加热器，需引出D端接线；第2部分引出线经小五脚插件CX－3引出两只传感器探头R\(_{t1}\)和Rt2，其中R\(_{t1}\)供冷冻室用，Rt2供冷藏室用。R\(_{t1}\)的连线从冷冻室门封缝拖出，由于线很细，对门封的密封性基本无影响；Rt2的连线从冷藏室接水管穿过，探头R\(_{t2}\)的外壳要紧贴冷藏室蒸发器的表面。
电温控器的工作原理

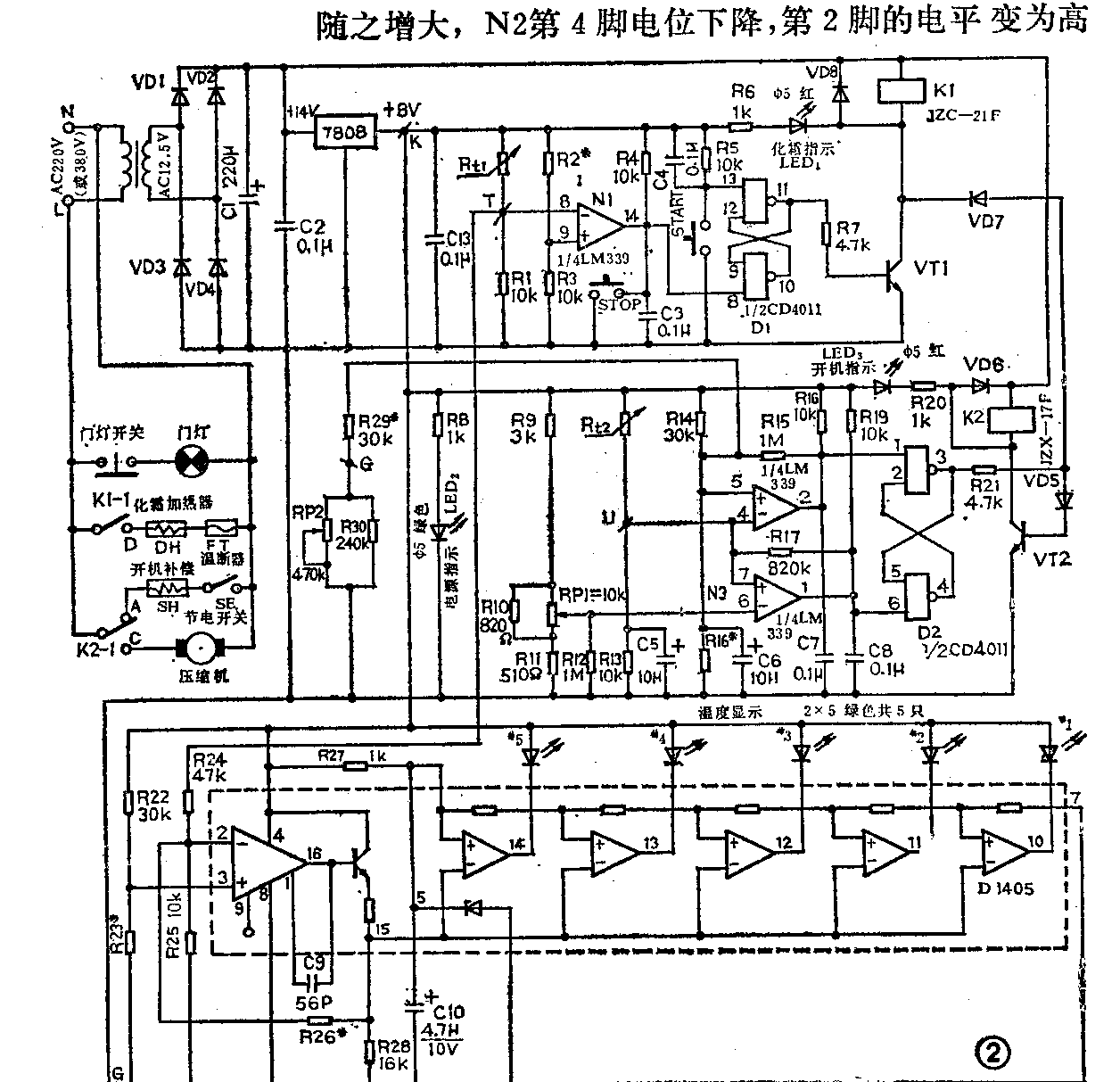

1．温度传感器：图2为电温控器的电路图。其中温度传感器是电子温控器的指令元件，本电路采用NTC硅单晶热敏电阻作温度传感器（即图1中的R\(_{t1}\)、Rt2），温度越低，阻值越大。R\(_{t1}\)作温度显示及半自动化霜用，Rt2控制压缩机的开、停。
2.开、停机电路：＋8V电压经R14、R16分压，LM339（N2）的第5脚预置一个电压，即开机温度点的基准电压。R\(_{t2}\)与R13串连分压后，给N2第4脚加一个电压U。当箱内温度上升时，Rt2↓，N2第4脚电位U4上升，当U4＞U5时，N2第2脚电位置“0”，即4011的第1脚S端置“0”。由于N2第4脚与第7脚相连，而且开机时U4＞U6，所以开机瞬间N3第1脚必置“1”电平，即4011（D2）第6脚置“1”，触发器D2满足S=0、R=1的条件，CD4011第3脚置“1”，三极管VT2导通，继电器k2吸合，接点k\(_{2}\)-1接向“C”端，压缩机开始运转。
压缩机运转后冰箱内的温度开始下降，R\(_{t2}\)阻值随之增大，N2第4脚电位下降，第2脚的电平变为高电平。当U4＜U6时，N3第1脚置“0”电平，此时D2的第3脚从“1”翻转为“0”电平，VT2截止，K2释放，k2-1打向“A’端，压缩机停转。
3．化霜电路：允许化霜的起始温度一般以R\(_{t1}\)的感温温度为+6℃为界。比较器N1的第9脚电位也由此而定。当Rt1与R1分压所得之值U8＞U9时，N1第14脚电平置“0”，即D1第8脚始终保持“0”态，第11脚置“0”，VT1不可能导通，K1不吸合，接点k\(_{1}\)-1断开。处于正常使用的冰箱，冷冻室内的平均温度TF必然低于+6℃，此时U8＜U9，U14置“1”电平，这样就为触发器D1输出状态的翻转准备了条件。化霜开始时，通过按“START”按钮将D1第13脚瞬时接地，使D1符合R=1、S=0条件，第11脚立刻变为高电平，VT1导通，K1吸动，k\(_{1}\)-1闭合，化霜电路接通。为了保证化霜时压缩机自动停转，通过钳位二极管VD7将VT2的基极电位由0.75V降为0.45V，VT2截止，K2释放，压缩机停转。约过20～30分钟，TF大于+6℃，R\(_{t1}\)↓，N1的U8＞U9，第14脚置“0”，触发器D1翻转，第11脚转为“0”电平，VT1截止，K1释放，化霜自动中止，同时VD7失去钳位作用，VT2重新导通，压缩机开始新的制冷循环。
4．开机补偿电路：由于双门双温冰箱用1个制冷系统来实现冷冻、冷藏两种温度，因此，环境温度T\(_{E}\)的变化给冰箱的启动带来困难，例如当TE＜＋16℃时，许多冰箱就难以接通。本电路从N2第5脚引出一条线，经R29加到由RP2、R30组成的开机选择电路上。当RP2阻值下降时，U5↓适当调整RP2，就能使R\(_{t2}\)感温后的U4容易通过U5，使N2第2脚提早置“0”电平，VT2导通，K2吸合，压缩机开始工作。根据实测，开机温度如能做到-5～＋5℃连续可调即可。

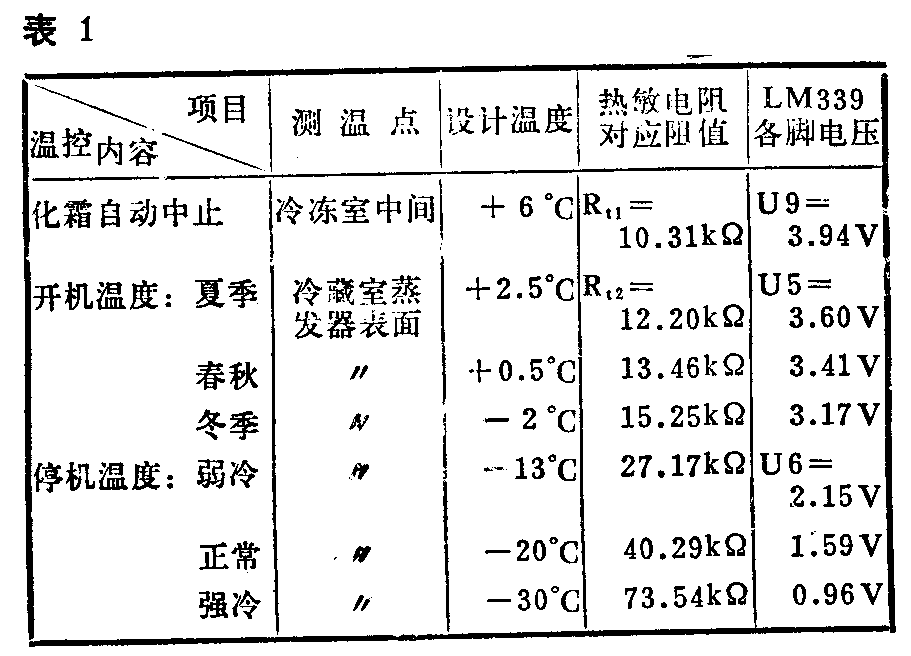

5．调温电路：温控点的配置见表1。由电阻R9、R10、R11及滑杆电位器RP1确定停机的基准电压，RP1的滑臂接至N3第6脚。调节RP1即可改变压缩机的停机时间。对于双门电冰箱，冷藏室蒸发器表面的温度应达到-13℃～-30℃（以三星级冰箱为例），U6的设计值则应定在0.96～2.15V。RP1置于“1”时，U6得到最高电压，相当于机械温控的“1”档，此时冰箱内能维持的温度偏高。反之，RP1滑臂调到另一端时，相当于机械温控最高档，此时冰箱内能维持的温度偏低。显然，通过RP1调温时不用打开箱门。
7.温度显示电路：本电路采用5位驱动电路D1405配合5只发光二极管来指示冷冻室的温度。冷冻室的温度在0℃以上显示无实际意义，因此设计时以第1只发光管亮为0℃，第5只亮为-20℃，第2、3、4三只何时亮由D1405内部电路决定，经实测平均值为-4.5℃、－9℃、－14.5℃。
显示电路的取样信号由R\(_{t1}\)处取出，经R24与R25分压后送至D1405第2脚，基准信号由R22、R23分压送至第3脚。调试时R23用3kΩ电位器，R26用100kΩ电位器代替，当Rt1为0℃时，调R23使1号管发光，当R\(_{t1}\)处于-20℃时，调R26使第5只发光管刚好能发光，然后回到0℃看1号管能否刚好维持发光。如果温度上升时1号管提前灭或到0℃后还不灭，说明基准电压不合适，微调R23即可达到目的。一般反复调试2～3次就能调试好。
调试时应注意，由于热敏电阻的响应时间以及冷冻室内温度的不均匀性，不能要求R\(_{t1}\)刚放入冷冻室内就显示正确温度。一般来说Rt1放入冷冻室后，经过三个开、停机循环，温度显示才能基本稳定。
电源电路采用较大容量的电源变压器。有电时，LED2发光。LED3是开、停机指示灯。LED1是化霜指示灯，灯亮表示正在化霜。
组装及调试经验

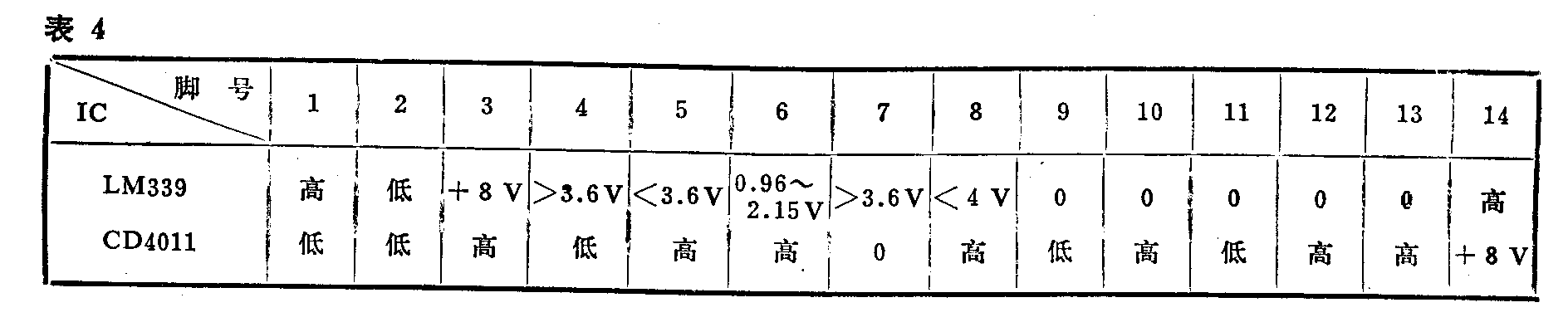

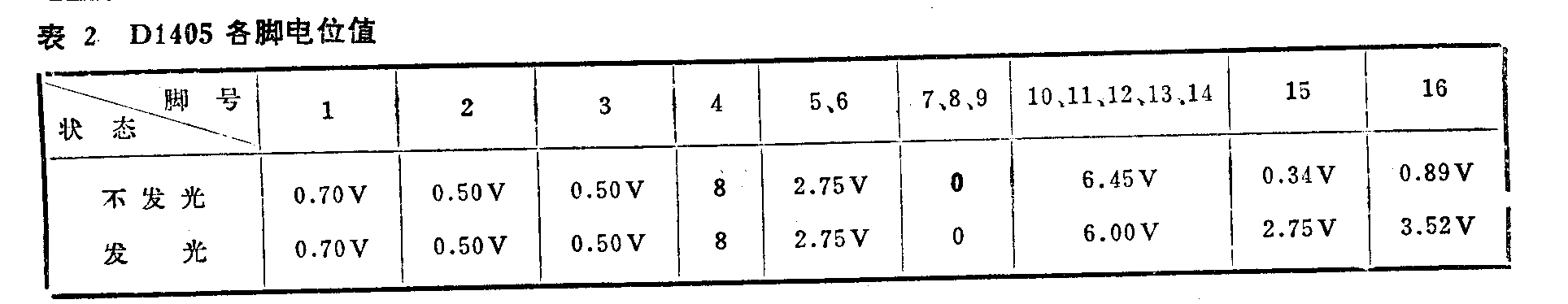

热敏电阻的外壳封装必须严密，如果受潮，就会造成压缩机不停机故障。在正常情况下，温控电路各点的电位见表1～表4。按图2焊接好的电路板，用模拟信号输入试验，就能马上知道它能否用于冰箱上。先准备两只100kΩ电位器RP\(_{t1}\)、RPt2以代替热敏电阻R\(_{t1}\)和Rt2，试验方法如下：（1）将RP\(_{t1}\)置于阻值最大位置，RPt2置于阻值最小位置，接通电源，发光管LED2、LED3应点亮；（2）增大或减小RP\(_{t2}\)阻值，应出现前面讲过的开、停机工作过程；（3）增大或减小RPt1阻值，温度显示5个发光管将顺序亮或顺序灭。当5个发光管全亮时，按下START按钮，LED3应熄灭，LED1点亮。然后减小RP\(_{t1}\)，5个发光管应顺序熄灭，开机指示灯LED3点亮。（4）从左向右调整RP1滑臂，N3第6脚的电位必须从2.15V均匀变化到0.96V，（5）反复通电多次，每次接通电源时，应该是K2先吸合，如果是K1先吸合，此电路板不能用。
机械温控冰箱改装法：
1．找一根1米长的18号铅丝，一根6米长的塑料铜芯绞铜线，规格为7×φ0.15，外径为φ1.2mm。
2.将冰箱冷藏室的接水管拔下来，用铅丝穿过箱内接水管，铅丝的一头弯成一个小圆钩。
3．铅丝穿通后，将6米长的铜芯线对折，对折处被铅丝钩住，将铅丝拉出接水管，冷藏室的温度探头引线就埋好了。
4．将R\(_{t2}\)的两根线头与埋好的铜芯线焊牢，将Rt2的铝外套贴紧在冷藏室蒸发器表面任何一个方便的位置（一般取中间位置最佳）。

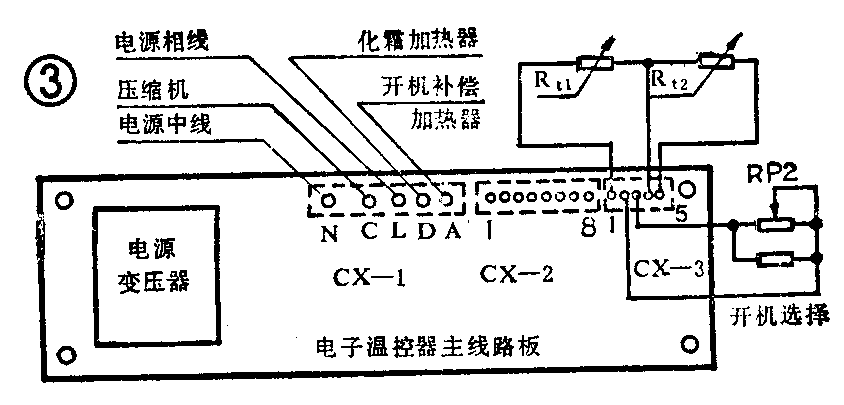

5．将R\(_{t1}\)与电路板上的CX—3第1、4脚相连，Rt1的铝外套置于冷冻室中间任何位置均可。关上箱门。电源线的接法见图3。（吴文）
