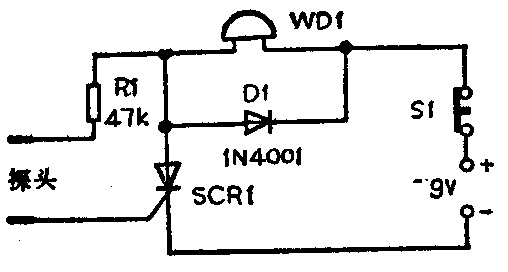

图示电路为一个水面指示器，电路由可控硅SCR1和报警装置WD1等组成。当水面上升到使探头两极之间构成通路时，可控硅就接通了报警装置WD1，发出水面上升的信号。报警装置也可以用声纳鸣响器（TM）、灯或蜂鸣器等。按下开关S1，电路复位。（赵向东 编译）

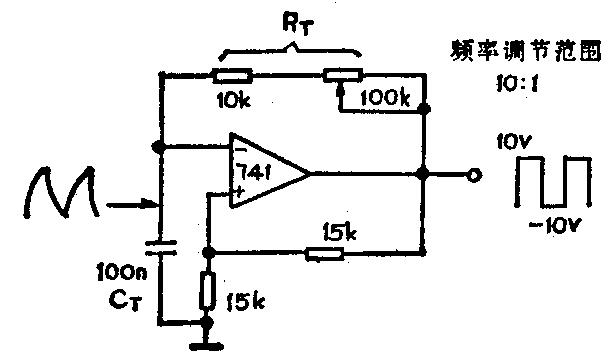

图示电路为一个频率可调范围为10：1的RC振荡器。运算放大器的正相输入端和两个电阻（15kΩ）构成施密特触发器。反相输入端和RT、CT组成时间网络，电位器（100kΩ）可改变充放电时间常数，能使振荡频率在10：1的范围内变化。输出幅度为20Vp-p的矩形波。(赵向东 编译)

电路如图所示。土壤湿润时，发光二极管LED发光。当土壤湿度降低到一定程度后，LED开始闪光，如果湿度继续降低则LED熄灭。电路安装后进行以下校准：接入电池并把探头电极插入一个装有干燥土壤的容器中，先调R1至最大值，然后逐渐降低阻值直到LED开始闪光，再调R2使LED熄灭。(赵向东 编译)

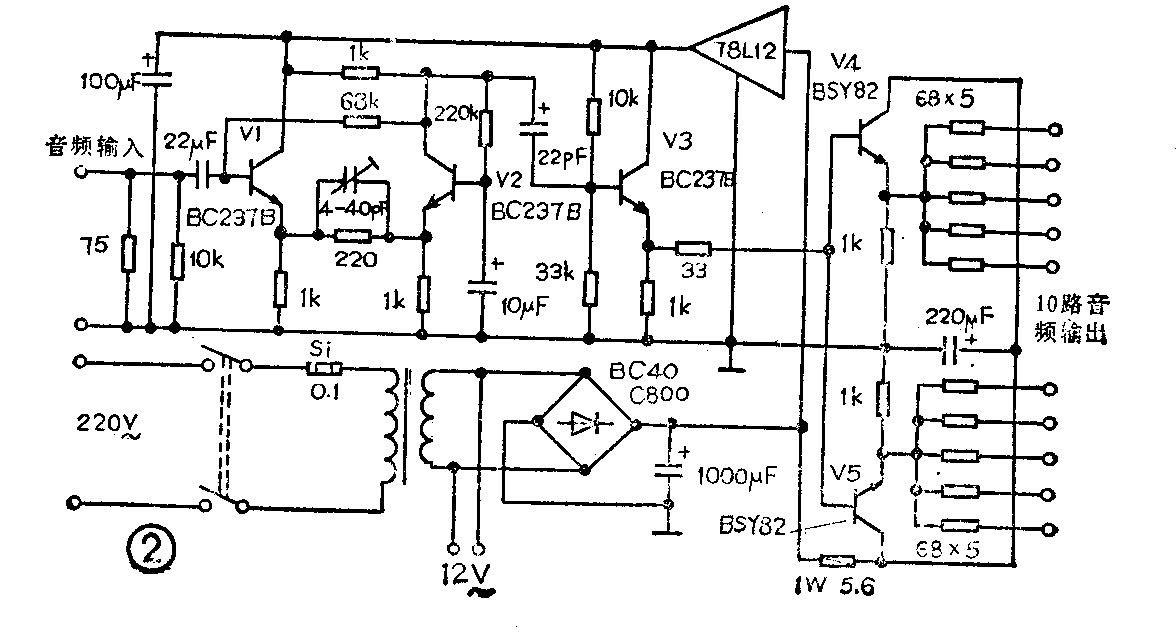

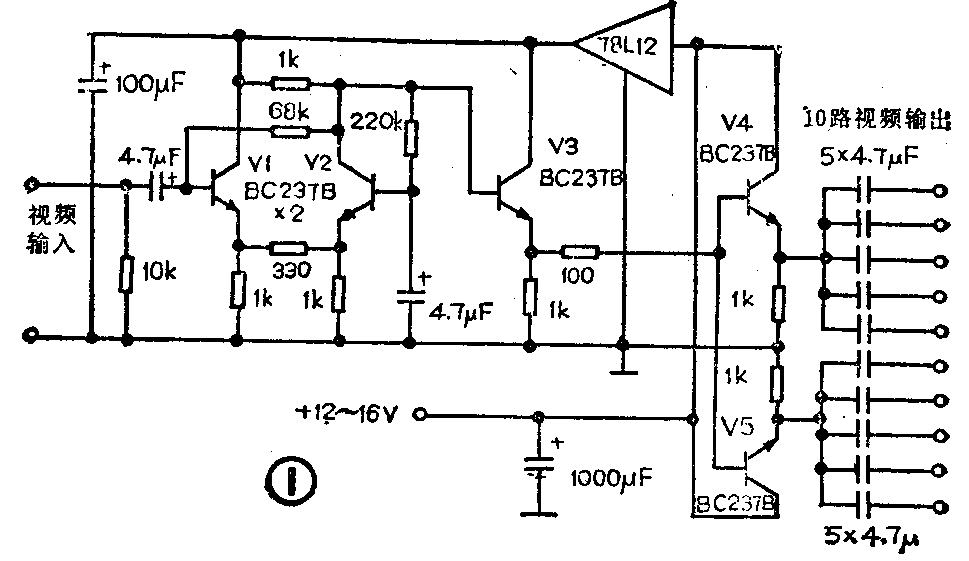

一台录象机带动多台录象机复制录象节目带时，必须使用视、音频分配器才能达到满意的复制效果。图1和图2分别示出电路简单、复制效果好且实用的视、音频分配器。从图看出1路输入信号，可有10路输出信号。用上它们，一台录象机放象可使10台录象机同时复制。

视频分配器输入信号峰峰值容许范围为0.5V～2V；输出为1V（峰值）。音频分配器输入信号-6dB，输入阻抗10kΩ；频率范围20Hz～12kHz；输出信号-6dB，输出阻抗1kΩ。三极管BC237B可用国产管3DG120D、3DG130D代换，BSY82可用国产管3DK1150C代换。（靳连生）
