制作步骤（1）
在步骤（1）中，将制作由磁盘文件驱动的编程——仿真卡，它本身虽然不带监控程序，但功能与带监控程序的编程——仿真卡是一样的。

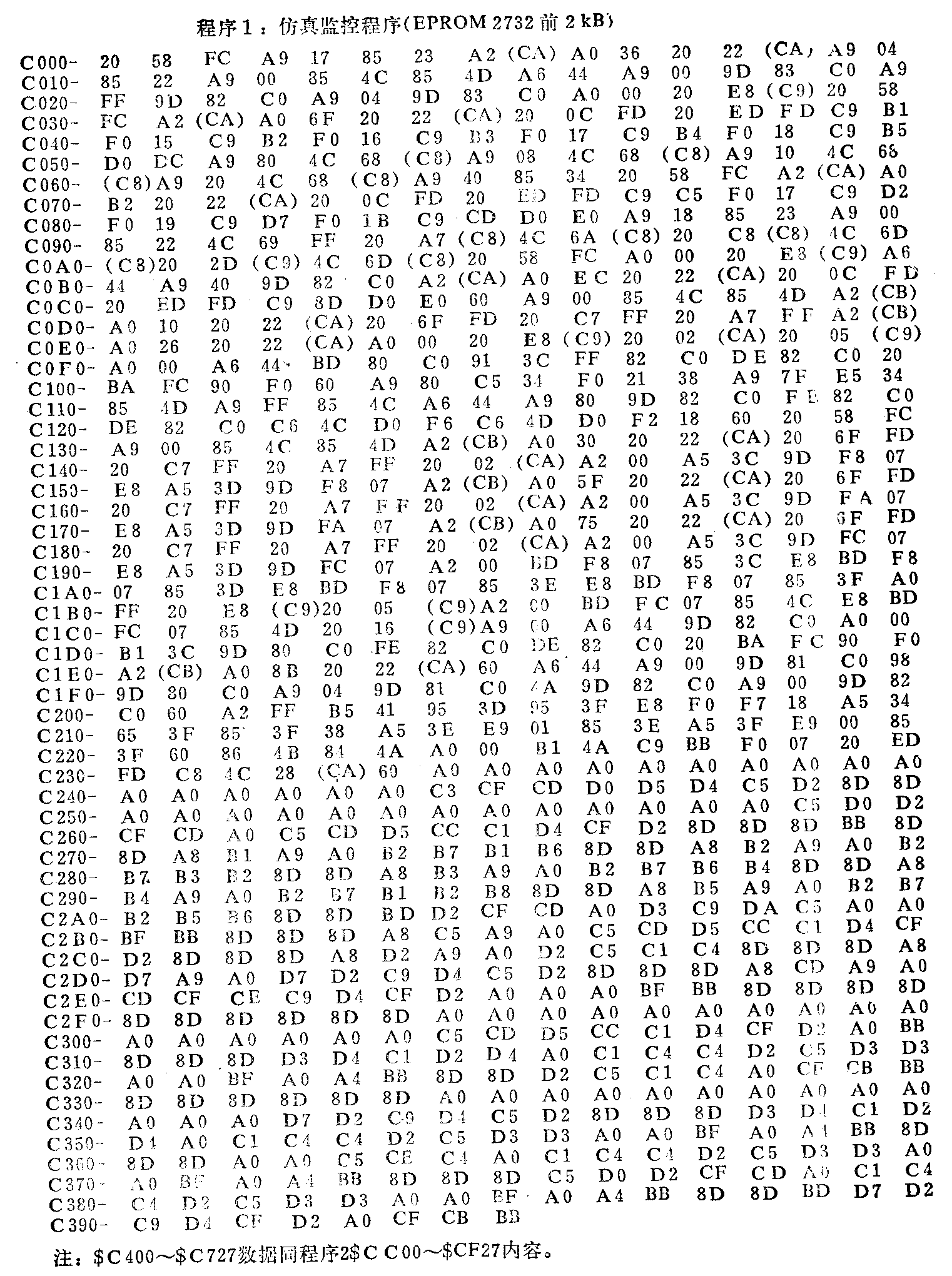

1．在苹果机上将仿真监控程序（见42页）中＄C000～＄C397之间的数据键入到从＄2000开始的内存中，键入时请将左右标有“（ ）”的数据“CX”改为“2X”。想制作自带监控程序编程——仿真卡的读者，这一步可不做。
2．将编程监控程序2（见下期）中从＄C800～＄CB97的数据键入到苹果机中从＄2800～＄2B97的内存之中，键入时同样也要将标有“（ ）”的数据“CX”改为“2X”。然后将＄2000～＄2FFF数据存盘。
3．对附图电路进行一点改动。去掉D4（2732）、D1（74LS20）和D3（74LS74）。断掉D5（6821）的23脚2CS-与DEVSEL-的连线，按附图虚线框中的电路单独做一块小板，连接有关信号线。该小板在苹果机地址为＄CO80～＄COFF时送D5的23脚2CS-低电平译码选通有效信号。切断D5的24脚1CS与+5V的连线，把24脚接到插槽的7A端。
所有IC安装时均应加装IC插座，IC暂不插入。
4．编程电路调试。①首先用万用表检查编程一仿真卡+5V电源端与地是否短路。②然后插上D19（TL497），按参考文献1调整本卡上的R2、R4、R5，使S1－6各档得到相应的编程电压。然后拔下D19。③将D21、D20、D5、D6、D7、D2和D8等IC插上，并将一已有程序的EPROM插到编程插座上，将EPROM选择开关置相应档上。④加电，屏幕显示应与未插此卡时一样。如果满屏出现杂乱字符，说明卡上地址线或数据线有短路之处，用万用表仔细检查排除。⑤开机调入编程、仿真监控程序，然后键入*2C00：A910×n 85 44 4C 00 28，其中n为编程—仿真卡所插的槽口号。键入*2C00G回车）即可执行编程监控软件。这时应出现菜单（否则查监控程序）。⑥选择菜单中的EPROM读操作，若读不出编程插座上EPROM芯片的数据，说明6821没有工作，可查D6、D7、D8和虚线框（小板）中的电路。该操作正常后，可再执行菜单内的空白片检查操作，进一步验证读操作已正常。屏幕显示“CHECK OK”，说明EPROM是好芯片，且已被擦除干净；显示“CHECK ERROM”说明EPROM芯片未擦净或已坏。⑦关机后插入TL497，编程插座空出。按⑤调入、执行编程监控程序，接通S2。选择各种型号EPROM的编程操作执行，同时用万用表检查编程插座上的编程电压：2716的21脚（即编程插座的23脚）应有25V，2732（A）的20脚（即编程插座的22脚）应有25V（21V），2764（A）的1脚应有21V（12.5V），27128（A）的1脚有21V（12.5V），27256的1脚有12.5V电位。此编程电压应在编程操作结束时消失，并且在进行读操作和空白片检查时不出现。否则查D2、D8、D5及VT1。⑧关断S2，正确插入一块已用紫外线擦净的EPROM芯片。开机，接近S2，按⑤进行编程操作，将内存中一段程序烧写入EPROM芯片。若写入内容不对，则是编程电压偏低所致，小心提高编程电压再试。关断S2，再关机，然后拔下TL497。
5.仿真电路调试。①插上D14、D18、D9、D10、D11②开机调入编编程、仿真监控程序，键入*2400：A9 10×n 85 44 4C 00 20。键入*2400G行仿真监控程序。③出现菜单后，选择写操作，把内存中一段数据写入到公用RAM中；再执行菜单中的读操作，将刚写入的数据读回到内存的另一段存储区，核对两段数据是否一致。如不一致则检查这部分电路。④关机，插上D16、D15、D12和D13。把28脚仿真插头正确插入应用系统（如TD—Ⅰ～Ⅲ型学习或学习开发机、TP－801单板机）中的程序存储器插座。⑤开机，按②调入编程、仿真监控程序。在监控状态下，键入一段应用程序。按②执行仿真监控程序，选择菜单的写操作，将应用程序写入公用RAM。再执行菜单中的仿真操作，将公用RAM的管理权交给应用系统。⑥接通应用系统电源，检查或执行应用程序，如不成功则查D16、D15、D18、D9、D10、D11、D12及D13。也可以拔下应用系统监控程序存储器，插到编程插座，将数据读入内存；再送入公用RAM；看应用系统工作是否正常。
到这里，一个由磁盘文件驱动的编程—仿真卡就制作完成了。如果你还想进一步制作一块自带监控的编程—仿真卡，可按下面步骤进行制作。(钱忠慈 郝炜宇 华峻)
