国外的多功能漏电保护器

(陈九如 王玮)漏电保护器的基本功能是，当人体触电时，在电流强度和时间尚未达到伤害程度而自动切断电源，以达到保护人身安全的目的。漏电保护器在我国已有一定的生产能力，但在产品的选型、结构、电路及质量上与国外相比还有些差距。为使厂家生产出更多功能全、质量高的产品，本文介绍三种日产电子式多功能漏电保护器，即GB－2型漏电保护开关、EM52型和LR 50 C型漏电断路器。它们的主要特点是工作电压范围宽，具有过负荷或短路保护自动跳闸功能，主要技术指标见附表。

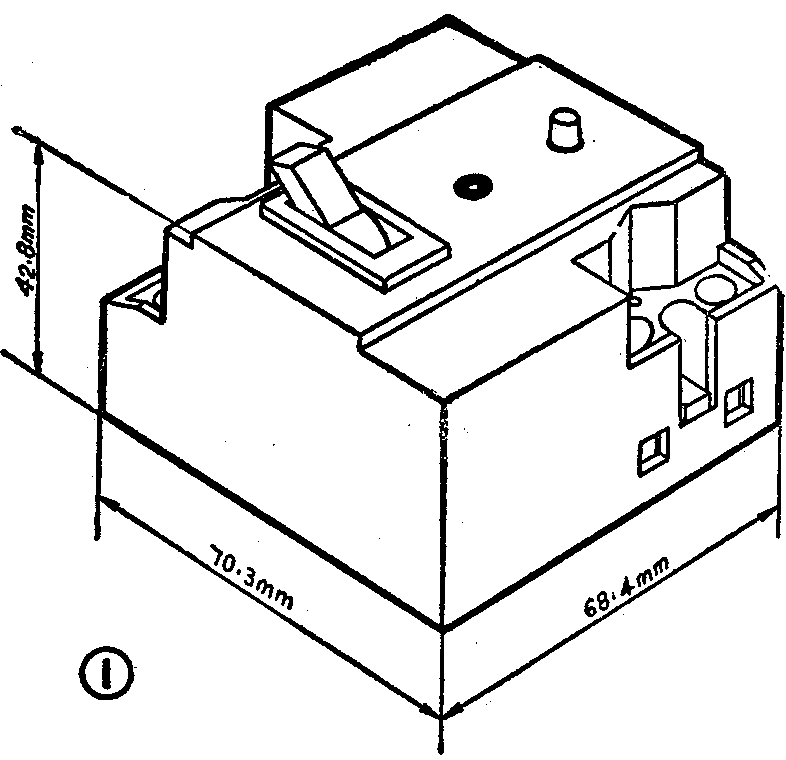

GB－2型漏电保护开关的体积小、容量大，额定工作电流可为10A、20A、30A、40A四个系列，它在极苛刻的条件下仍能可靠、准确地动作，很适合家庭使用。其外形见图1，图2为电原理图。

保护开关的过载保护装置是由双金属片构成的热元件来实现的，当电流超过额定值时，因热元件两侧的金属膨胀系数不同，而使发热元件偏向脱扣顶杆，于是开关跳闸断电。

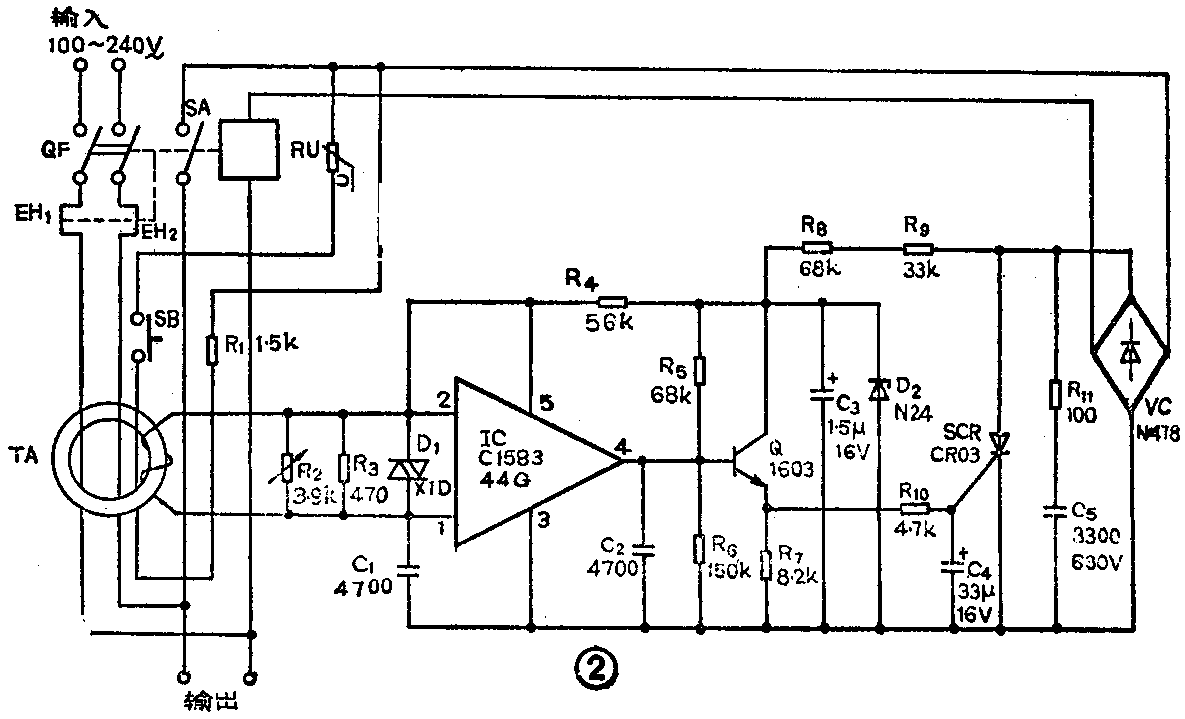

在图2中，TA是零序互感器，其作用是将主回路的漏电（触电）信号变换成回路的电压信号。在正常工作时，供电线路的主回路火线和零线的电流绝对值相等，其电流矢量和为零，因此无感应电压信号进入专用集成电路IC，这时4端输出电平为零，SCR因无触发信号而关断。

当发生漏电（触电）故障时，因主回路的电流不平衡，零序互感器感应的电压信号经IC的前级放大后，启动内部闭锁电路翻转使输出端4为高电平，再经射极跟随器Q触发可控硅SCR，进而使可控硅与整流桥VC组成的交流开关接通，脱扣线圈带电后将圆形铁柱吸入并带动脱扣机构将主回路开关断开。这时黄色的复位按钮自动弹起，以区别发生漏电（触电）或过载故障并迅速排除。

SB为试验按钮，用来模拟漏电电流，试验漏电开关的好坏，按规定每月进行一次试验。可调电阻R\(_{2}\) 用于调整漏电动作电流，其整定值为22.5mA，误差为±10％。压敏电阻RU用来吸收供电系统的雷电及各种操作的过电压，压敏电阻具有瞬时通电容量大、电压范围宽，漏电流小及响应速度快等优点，是最理想的过电压保护元件。D1为双向限幅二极管，用以限制过高的感应电压，保护IC不至损坏。

该漏电保护开关在电源电压降到50V时漏电电流达到额定值时，均能可靠地断电。当电源电压在50V以下时，保护开关拒动，但这时已达到不至危及人身安全的电压。

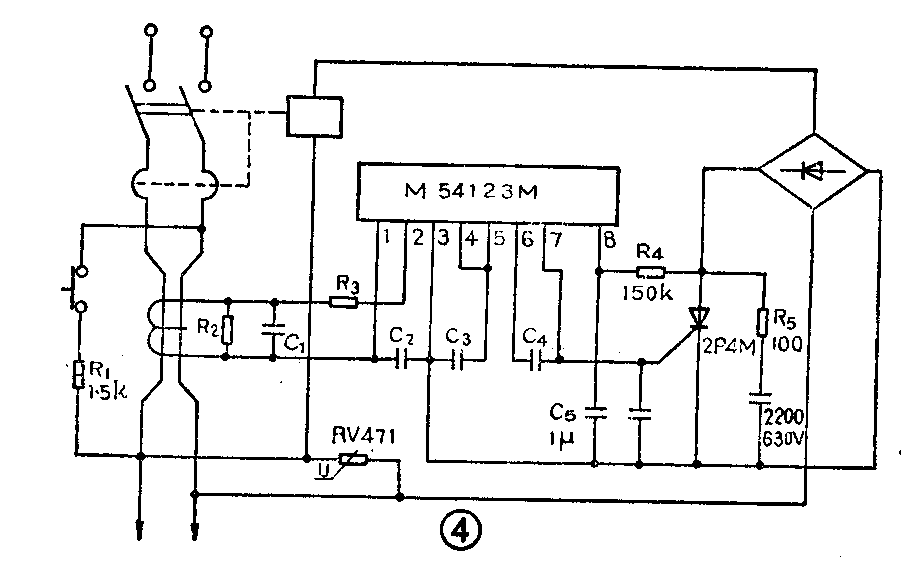

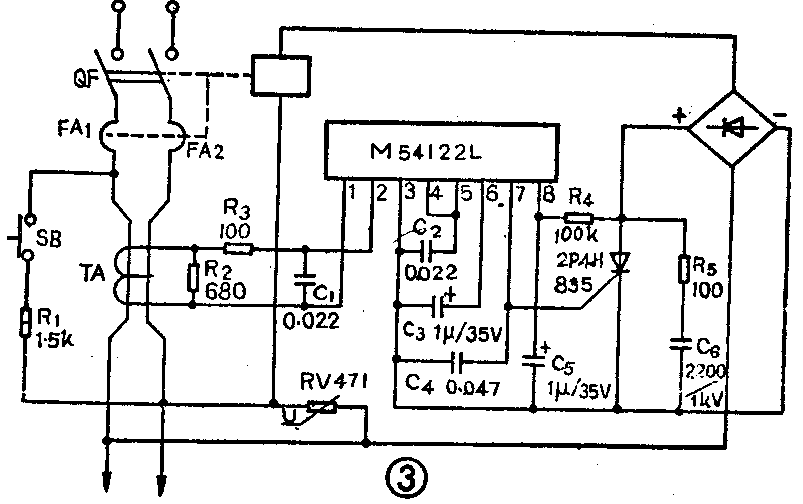

EM52型和LR50C型漏电断路器的主触头带有灭弧罩，可用于频繁启动、容量较大的电气设备中，它们的控制部分线路及工作原理基本相同，但所用集成块的型号不同，见图3和图4。由于它们的工作原理与GB－2型漏电保护开关基本相似故不再赘述。
