近年来,由于集成电路(IC)的集成度不断提高,IC引脚越来越多。随之而来的就是双面板使用更加普遍。由于在业余条件下绘制双面板十分不易,所以给喜欢动手实践的无线电爱好者带来了许多麻烦。为此,本文向读者介绍两种型号(5种规格)的万次多用实验电路板。该板中部留有一组(或两组)插孔,可同时安排下几个宽距和窄距IC插座。板上所有IC及分立元器件的焊点均采用空心铆钉,每两个铆钉安排在一片印刷铜箔上,因此它能经受多次焊烫及元器件的反复拔插而不脱落,同时印刷铜箔也不易起层。铆钉孔可焊入多条引线,故能满足布线密度较大电路的需要。由于板中可装入宽距和窄距共容的IC插座,所以IC安装也很灵活。由于分立元器件采用两铆钉焊点一体的形式,所以分立元器件的安装亦很灵活。

万次多用实验电路板共分为两种型号:WBS—Ⅰ型及WBS—Ⅱ型。其中WBS-Ⅰ型万次多用实验板又分为WBS-ⅠA、WBS-ⅠB、WBS—ⅠC三种规格;WBS—Ⅱ型万次多用实验电路板又分为WBS-ⅡA、WBS—ⅡB两种规格。

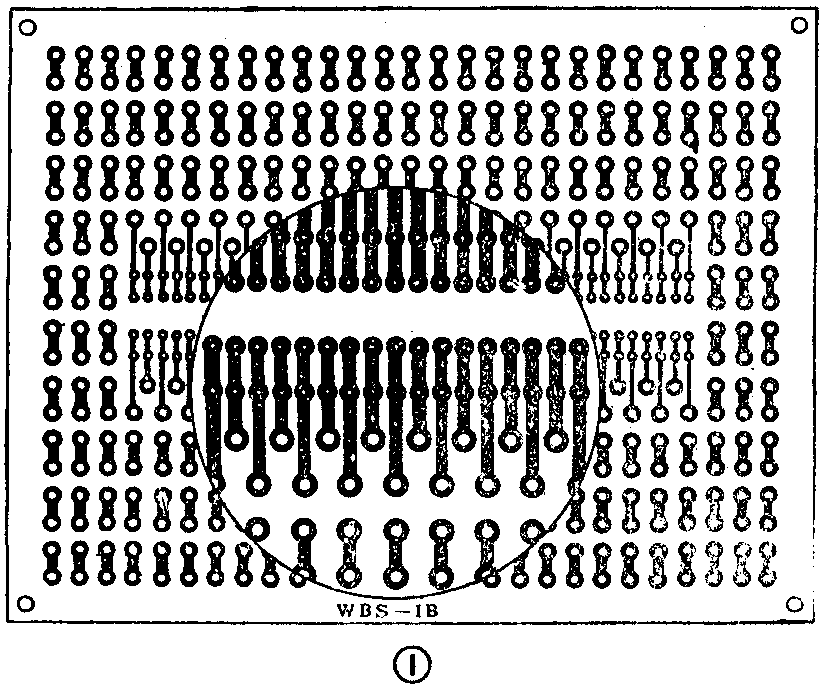

图1所示的是WBS-ⅠB型万次多用实验电路板的结构图。此板中部的一组插孔上可安装宽距40脚IC插座2个、窄距20脚IC插座4个,总共有534个铆钉孔,尺寸为145×110mm\(^{2}\)。WBS-Ⅰ型万次多用实验电路板适用于分立元器件多、IC少的应用场合。另外,WBS-Ⅰ型板又有两个规格,WBS-ⅠA型万次多用实验电路板可安装40脚IC插座3个,内装20脚IC插座6个,共有铆钉864个,尺寸为215×130mm2。WBS—ⅠC型实验电路板可安装40脚IC插座一只,20脚IC插座2只,共有222个铆钉,尺寸为90×75mm\(^{2}\)。

图1
图1 🔍原图 (826×690)

图2是WBB-ⅡB型万次多用实验电路板的结构图。该板有两组IC插座插孔,共可装入40脚IC插座4个,总共有478个铆钉孔,尺寸为145×140mm\(^{2}\)。WBS—Ⅱ型万次多用实验电路板运用于IC多而分立元器件少的场合。该类实验电路板还有一种规格WBS—ⅡA型实验电路板。该板可安装两排40脚IC插座共6个,20脚IC插座12个,共有铆钉716个,尺寸为215×140mm2。

图2
图2 🔍原图 (864×855)

以上5种邮购到的万次多用实验电路板均不带IC插座,读者在使用前应安装上所有的宽距和窄距IC插座。安装方法如下:先装上所有窄距IC插座;然后将宽距40脚IC插座中间的4根横撑切断,注意应先切断中间的2根再切断边上的两根;用锉刀或电烙铁整修平整,再焊到窄距IC插座外侧即可。这样,实验电路板就可以使用了。

该实验板不仅适合无线电初学者使用,而且还适合广大无线电爱好者和专业技术人员进行电路制作、电路实验以及开发新产品,使用它省去了制作和修改双面板的麻烦,也节省了费用,并加快了进度。(穆文)
