利用本文介绍的小仪器可直接在线路板上判断晶体管的好坏而无需将管子焊下，这样给维修工作带来很大方便。

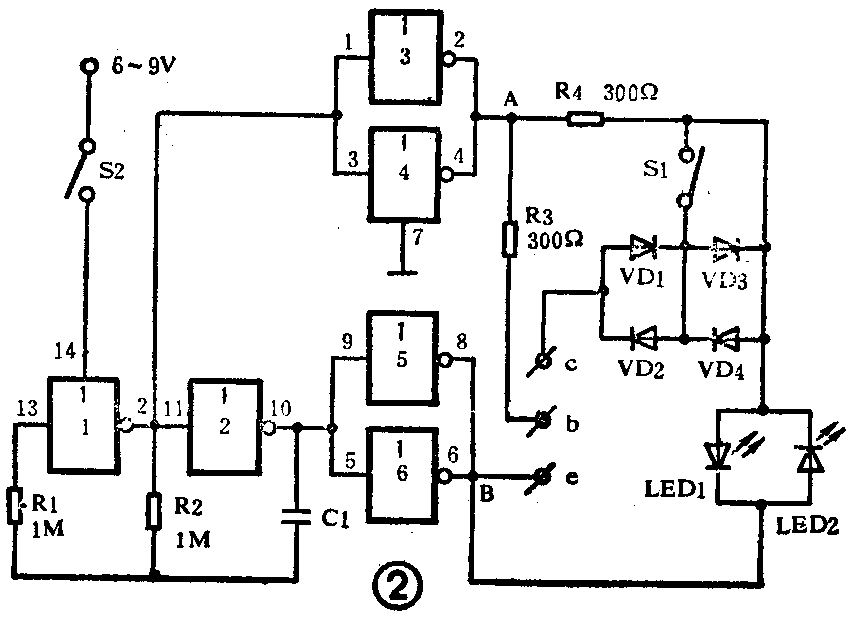

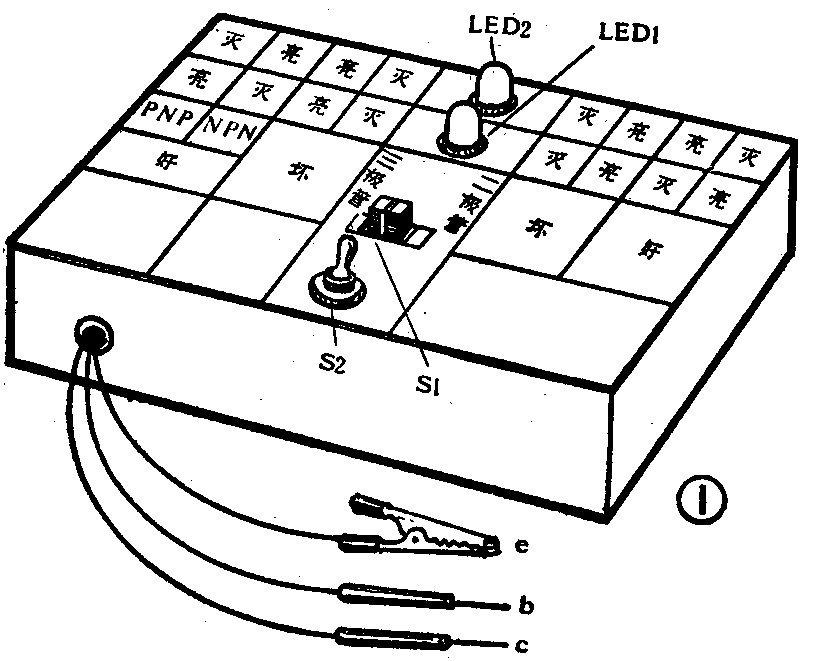

小仪器的外形见图1，电路见图2。非门1、2组成方波振荡器，振荡频率为几十～几百Hz。门1和门2的输出方波信号相位正好相反，所以门3、4输出端A和门5、6输出端B也分别输出相位相反的方波信号。门3、4和门5、6输入输出分别并接在一起，目的是增强输出能力，为被测管提供足够的基极电流和集电极电流，使其强迫饱和。当未接被测管时，由于A、B两点分别输出相位正好相反的方波信号，故LED1、LED2交替闪光，因方波振荡频率较高，故实际看起来是LED1、LED2均点亮。当接入一个好的NPN三极管时，在A点电平高、B点电平低状态下，三极管饱和导通，LED1两端的电压为三极管的饱和压降加上VD2、VD4两只二极管的正向压降，总共约有1.6V，而发光二极管点亮则至少需要1.8V电压。所以，LED1熄灭，当A点低、B点电平高时，三极管截止，LED2点亮，LED1由于加的是负偏压仍然熄灭。由此判定，当“LED1灭、LED2亮”时，表明被测管是一只好管且为NPN型管。同理，当接入一个好的PNP型三极管时，则是LED1亮，LED2灭。除此而外的其它任何显示都应视为被测管已损坏。例如：被测管ce结开路时，LED1、LED2均点亮；被测管ce结短路时，LED1、LED2均不亮等等。
由于电路中基极偏流电阻R3取得较小，故可以克服被测管各管脚之间的在线电阻而使被测管强迫饱和，这是晶体管在线测试仪的基本工作原理。二极管VD1～VD4的作用是防止误判，若被测管be结或bc结短路，其另一个PN结就相当于一个二极管，若不设VD1～VD4，必会造成某一LED熄灭，从而造成误判。设置VD1～VD4后，三个二极管的压降足以使LED点亮，从而避免了误判。S1是三极管—二极管转换开关：合上S1，可在线测试二极管。若二极管为好管，则LED1、LED2必为一亮一灭，否则判为坏管。其原理与上述类似。S1打开时可测试三极管。本仪器还可在线测试VMOS管、场效应管、单双向可控硅等，读者可自行分析。若用此仪器判别未焊接在板子上的二、三极管等，可靠性就更高。

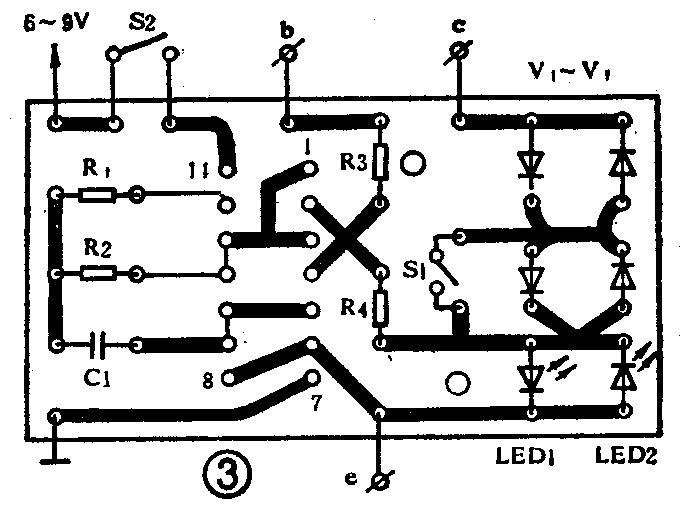

元器件选择及制作要点：6个非门使用一片CD4069，二极管VD1～VD4使用1N4148或2CK型，发光二极管LED1、LED2最好采用一红一绿，S1、S2使用拨动开关或钮子开关。电阻使用1／4W或1／8W均可。电源采用6V或9V迭层电池一个，亦可用四节5号电池。仪器的三根测试线应配以不同颜色，e极接一小鄂鱼夹，其它两根可使用一般测试表笔。整个装置可装在一个磁带盒内，线路板装在左边，电池装在右边，将常见的测试情况列成一表，贴在正面，如图1所示。图3是电路印制板（1:1）。（蔚南）
