玩具用遥控器

🏠 首页 《无线电》杂志 1990年 🔗 第12期 🔗 第36页 分类:答读者问 🔗 杜少武 🔗

这里向大家介绍一种遥控电路,它的性能可靠,调试简单。利用它可把各种电动玩具改制成遥控玩具。此电路可作近距离的遥控开关用。

工作原理

遥控电路由发射器和接收器组成。发射器的电路见图1,其中VT1、VT2多元器件组成一个互补自激音频振荡器,它产生锯齿形脉冲信号,频率为800kHz。VT3与L1、C6等组成电容反馈式载频振荡器,它产生28MHz(业余频段)等幅高频信号。音频振荡器产生的脉冲信号通过C4耦合到VT3基极,使VT3的基极电位发生相应变化,从而实现幅度调制。

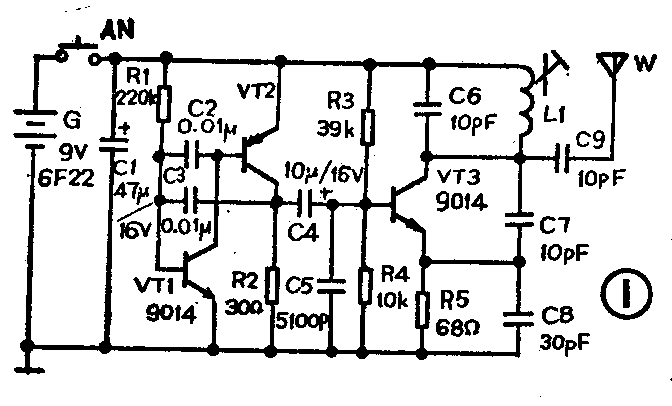

图1
图1 🔍原图 (672×406)

接收器的电路见图2,其中VT4与其他元器件组成超再生式接收电路,经解调电路输出音频调制信号,送到VT5基极经过前置放大后,再经两只2AP9二极管进行整流,产生直流电信号。此信号经VT6、VT7直流放大后,直接驱动VT7,使KR1动作。

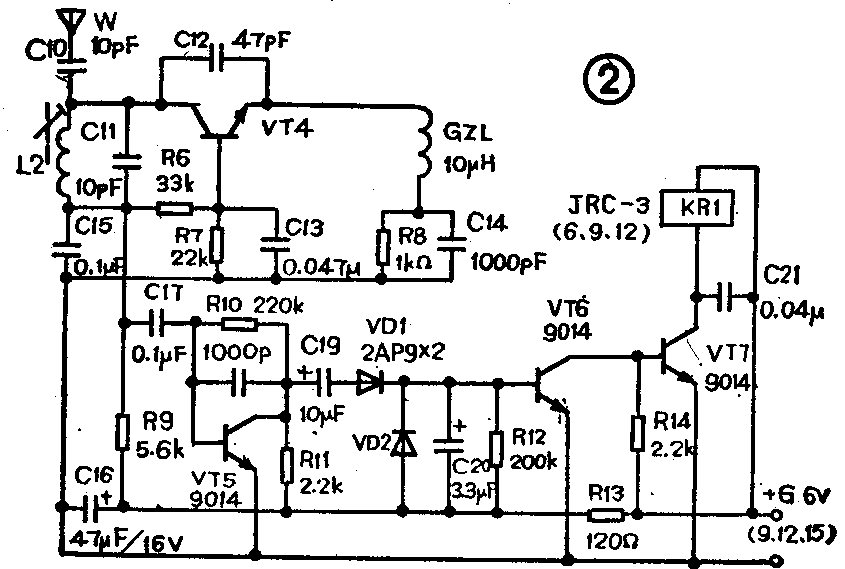

图2
图2 🔍原图 (845×569)

元件选择

图1、图2中VT1、VT3、VT5、VT6、VT7均选用CS9014型晶体管,β值最好在300以上,VT2为9015或3CG型 PNP硅晶体管。VT4可选用蓝点3DG6C或C945型晶体管,β值在70~100之间。图1、图2中电阻除R2选用1/4瓦以外,其余均为1/8瓦电阻。C19、C20应选漏电流小的电容器。

发射机天线可采用直径为0.8~2.0mm的金属丝,截取400mm一段装上。接收器天线同上,但是长度减半。继电器选用JRC-N系列小型电磁式继电器,其型号后的N为工作电压值。当接收器工作电压分别为6V、9V、12V时,其型号分别选JRC-3、JRC-6、JRC-9型。发射器中线圈L1和接收器中的L2可直接用电视机中30MHz吸收线圈,也可用普通10TV型电视机中频变压器骨架磁芯,用0.15mm漆包线密绕9圈,不用屏蔽壳;GZL用10μH成品电感。

调试

一、调整发射器。用1只8欧姆的扬声器串接在VT2的集电极与电阻R2之间,这时应能听到滴……音频自激声。如无声,可调整R1阻值直至起振。如通电后无振荡声且R2发热,应分别检查VT1、VT2两管的c-e极是否短路,R1的阻值是否太小。音频振荡器起振后,焊下扬声器,恢复原电路,找一个成品收音机放在发射器前面。接通发射器电源,如在收音机中听到明显的音频振荡干扰声,说明发射器已基本工作。如发现VT3停振,可先调整偏置电阻R3,使VT3起振,同时检查C6、C7、C8的电容的容量是否符合要求,线圈L1有无断路。

二、调整接收器。首先通电检查总电流,应小于40mA。将VT7基极对地短路,应听到继电器动作声。把VT6基极通过一个10kΩ电阻接电源正极,同样有上述反应。另外用手握金属改锥,分别碰VT5基极、VT4各极及天线应有同上反应。哪级无反应就应进一步检查相应电路。

发射器和接收器联合调整时,先在距接收器近处开启发射器,微调L1的磁芯和L2的磁芯,使继电器动作,接着拉开距离到5米、10米……等,反复细调磁芯直至距离最远。如有示波器、毫伏表可将探头接到VT5的集电极,调线圈磁芯使输出信号幅度最大为止。

使用此遥控器时,把接收器放入玩具机壳内,如需要电机换向操作可按图3连接;如需要单向通断,可按图4所示连接。(杜少武)

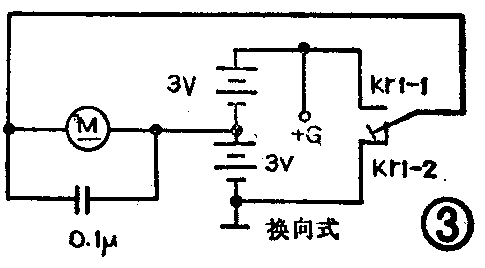

图3
