本文向读者介绍一种10波段电力线载波对讲机，它具有价格低廉、取材容易、装调简单等优点，而且通话时不需要总机转接，可任意呼叫对方。使用时，只需将机器的电源插头插在220V市电电源插座上，利用同一条电力线路即可组网通话，通话距离可达1～3公里。
电路原理

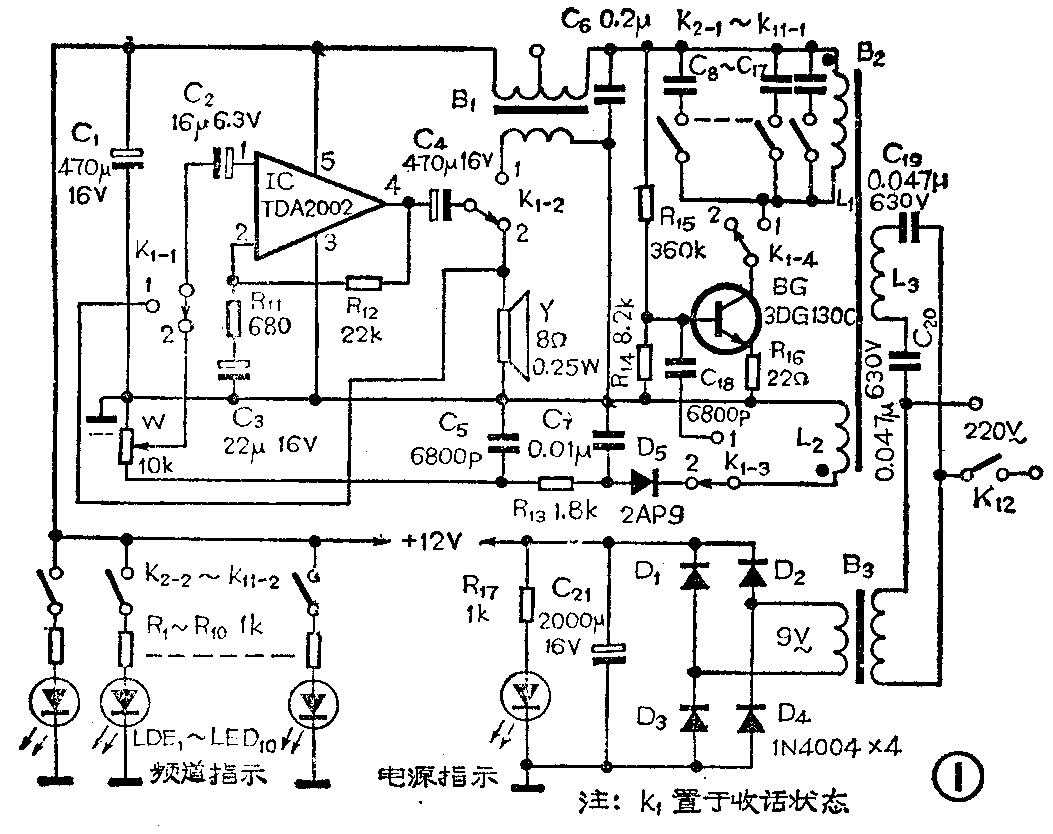

每部对讲机的电原理图见图1，基本上是由低放、载频振荡、频道选择、检波等部分组成。当开关K\(_{1}\)置于“1”时，机器处于发话状态，扬声器此时起话筒作用，把检拾到的音频信号送到集成电路TDA2002的第1脚进行放大，放大后的信号经C4耦合到调制变压器B\(_{1}\)上。晶体管BG、电容器C8～C\(_{18}\)、电感线圈L1和L\(_{2}\) 等组成载波振荡电路，振荡频率通过开关K2-1～K\(_{11－1}\)控制，由C8～C\(_{17}\)来决定，大约在40Hz～300kHz。由于来自TDA2002输出端的音频信号加到B1的初级，在B\(_{1}\)的次级则感应出一个音频信号对载波信号进行调幅。调幅后的载波信号经L1、L\(_{2}\)感应给L3送往电力线路进行远距离传输。
本机处于收话状态时，将K1拨到“2”位置，对方通过电力线送来的载波信号，经L\(_{1}\)、C8～C\(_{17}\)（通过K2-1～K\(_{11}\)-1选择）组成的频道选择电路进行选频后，耦合至L2，经D\(_{5}\)、C5、C\(_{7}\)、R13等元件组成的检波电路检出音频信号，经音量电位器W送给由TDA2002构成的功率放大器进行功率放大，然后推动扬声器发声。
该机具有10个频道，收、发同频。也就是说，在一个对讲网里可容纳10台对讲机，每台对讲机占用一个频道，可通过接通K\(_{2}\)-1～K11-1的哪一个开关来决定选取的频道。平时不用对讲机时，将K\(_{1}\)拨向收话位置（即拨向“2”处），K2～K\(_{11}\)中要按下（即接通）自己所占用的那个频道开关（例如K2）。具体使用时，如K\(_{2}\)一方想呼叫K8一方，则K\(_{2}\)一方应首先将自己机器上的K1拨向发话位置，按下K\(_{8}\)开关，则K2一方所发出的调幅载波信号沿着电力线传输时，只能被同频的K\(_{8}\)一方接收，其它对讲机由于载频不同是收不到K2发出的信号的。K\(_{2}\)一方讲完后将K1拨向收话位置，K\(_{8}\)一方将K1拨到发话位置，K\(_{8}\)一方就可以向K2一方回话了。通话完毕后每一方都应恢复到原来位置，以备下次使用。

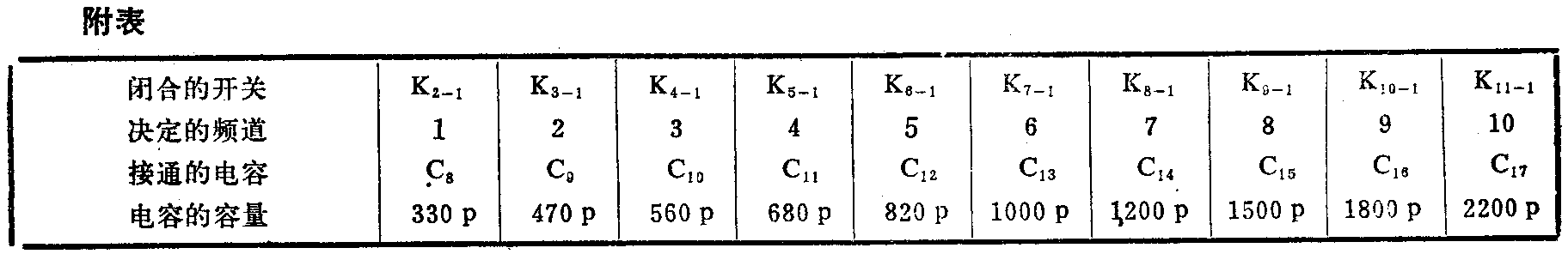

附表中列出了K\(_{2}\)-1～K11-1所对应的频道及所对应的电容数值，可供参考。
频道选择开关K\(_{2}\)～K11中的另一组刀K\(_{2}\)-2～K11-2，接有R\(_{1}\)～R10和LED\(_{1}\)～LED10发光指示电路。LED\(_{1}\)作为电源指示灯。
元件选择
本机要求比较严格的元件是C\(_{19}\)、C20和变压器B\(_{2}\)。C19、C\(_{2}\)0的容量在0.001～0.063Ω之间选取均可，但他们的耐压必须在450V以上。为了确保安全，本电路中选用耐压630V的纸介电容；B2的质量要求较高，自己制作时，可用φ0.2毫米的漆包线在高度绝缘的10×50（mm）磁棒上绕制，L\(_{1}\)绕20圈，L2绕12圈，L\(_{8}\)绕55圈；晶体管BG的β≥50即可，选用3DG27C、3DG12C、3DG130C均可，集成电路选用TDA2002, 也可用μPC2002、TDA2003代替；K2～K\(_{11}\)选用互锁的琴键开关；电源变压器用3W、次级交流电压为9V的；B1选用一般输出变压器即可，对于其它元件无特殊要求。
图2是印刷电路板图（1:1），因为电路很简单，只要元器件数值在要求范围内，一般不需调试。需要稍作调试的只有载波振荡回路，调整R\(_{15}\)使BG的工作电流为70mA左右，然后用微调电容并联在C8～C\(_{17}\)上反复调整，直至声音最清晰、通信距离最远、几部机器之间组网通话互不干扰为止。（许宝树）
