故障现象：放音卡电机不转，录音卡工作正常。

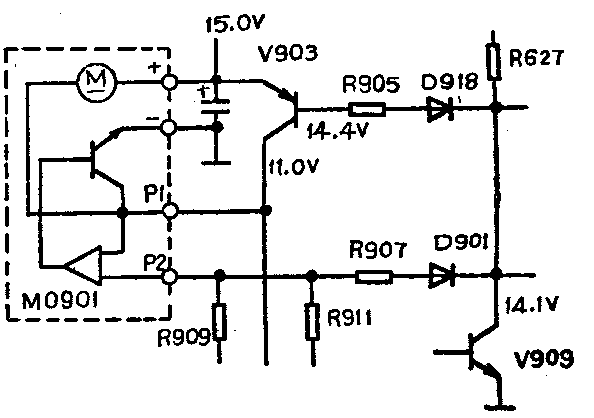

分析与检修：放音卡电机不转的原因有两种。一是该卡电机供电电路有故障；二是电机本身有问题。首先检查供电电路，有关电路如附图所示。按下放音键，用万用表测量Q903的各工作点电位，U\(_{e}\)=Uc=15V。ec极之间电压是电机工作电压，正常值约为4V，现在U\(_{ec}\)=0V，显然不正常。关断电源，焊下Q903检查，发现ce间阻值为0Ω,已击穿损坏。Q903型号为2SB564，因买不到只好代换。查手册可知用2SB562可直接代换，该管耐压比2SB564稍低，为25V，但在该电路中完全可以满足要求。换上新管，检查Q903外围电路，没有发现问题。重新开启电源，电机仍不转，测量Q903有关电压，Uce仍为0V,将电机后盖稳速电路板上的4根导线（图中的P1和P2）焊下，再测量Q903各极的电位。U\(_{e}\)=15V，Uc＝11V，U\(_{b}\)=14.4 V，电压恢复正常值，说明稳速板或电视有故障。为确定电机好坏，从外接直流稳压电源取出4V电压直接加到电视两引线端（图中的P1端），这样电机运转良好，说明电机没有问题。进一步检查稳速电路板，发现稳速集成电路M0901（型号是LA5512）内部调整管ec极之间（即图中P1之间）电阻值接近无穷大，可见电机不转的原因是该管开路造成。因为电机运转电流是从图中经电机绕组、调整管c、e极到达，ce极之间开路后，电流为零，所以测出电机两端的电压始终为0V。为了进一步证实集成块已坏，用一只56Ω电阻并联在P1和端，将焊下的4根导线恢复到原位，这样电机也能运转。这种方法可用作应急修理，但失去稳速作用。换上一只新的稳速集成块后，故障彻底排除。（张文华）
