本文介绍的全电子式音响控制电路是用于音响设备中的新型控制板。它具有以下功能：（1）音量、声道平衡、高低音的全电子化调节。（2）4档电子互锁开关用于各输入信号源的电子切换。（3）具有无信号停机及工作异常保护功能。（4）具有计时、定时开启和关闭功能。（5）所有操作均轻触化并可采用配套的红外线遥控器。
工作原理

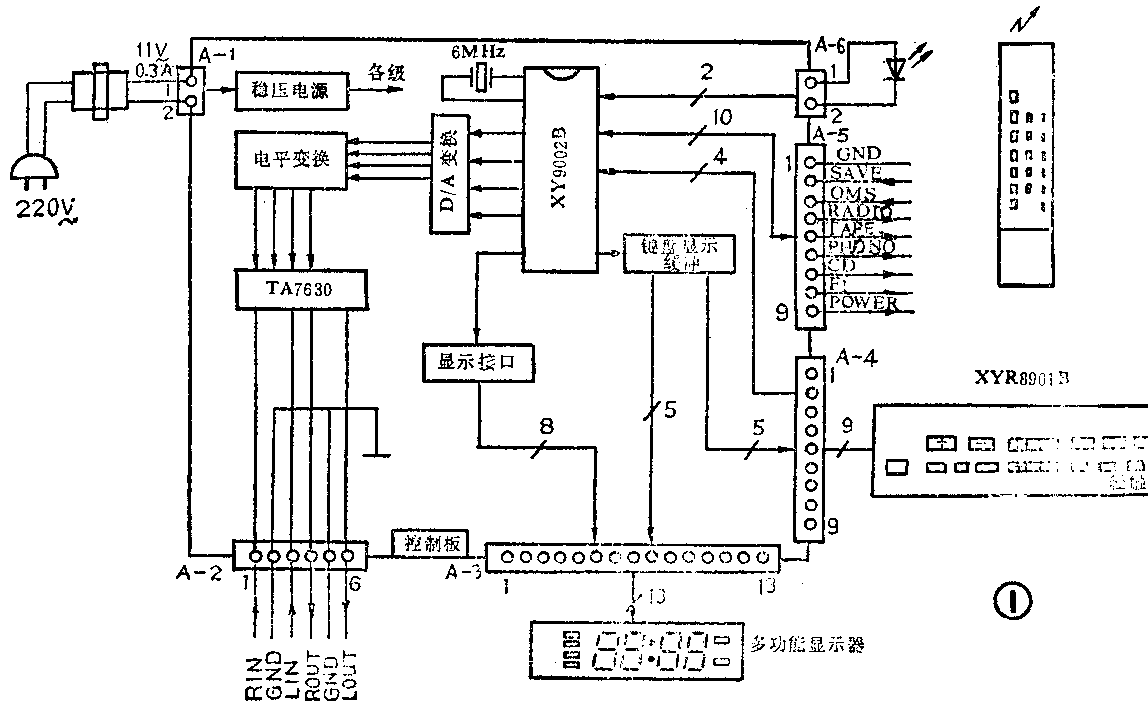

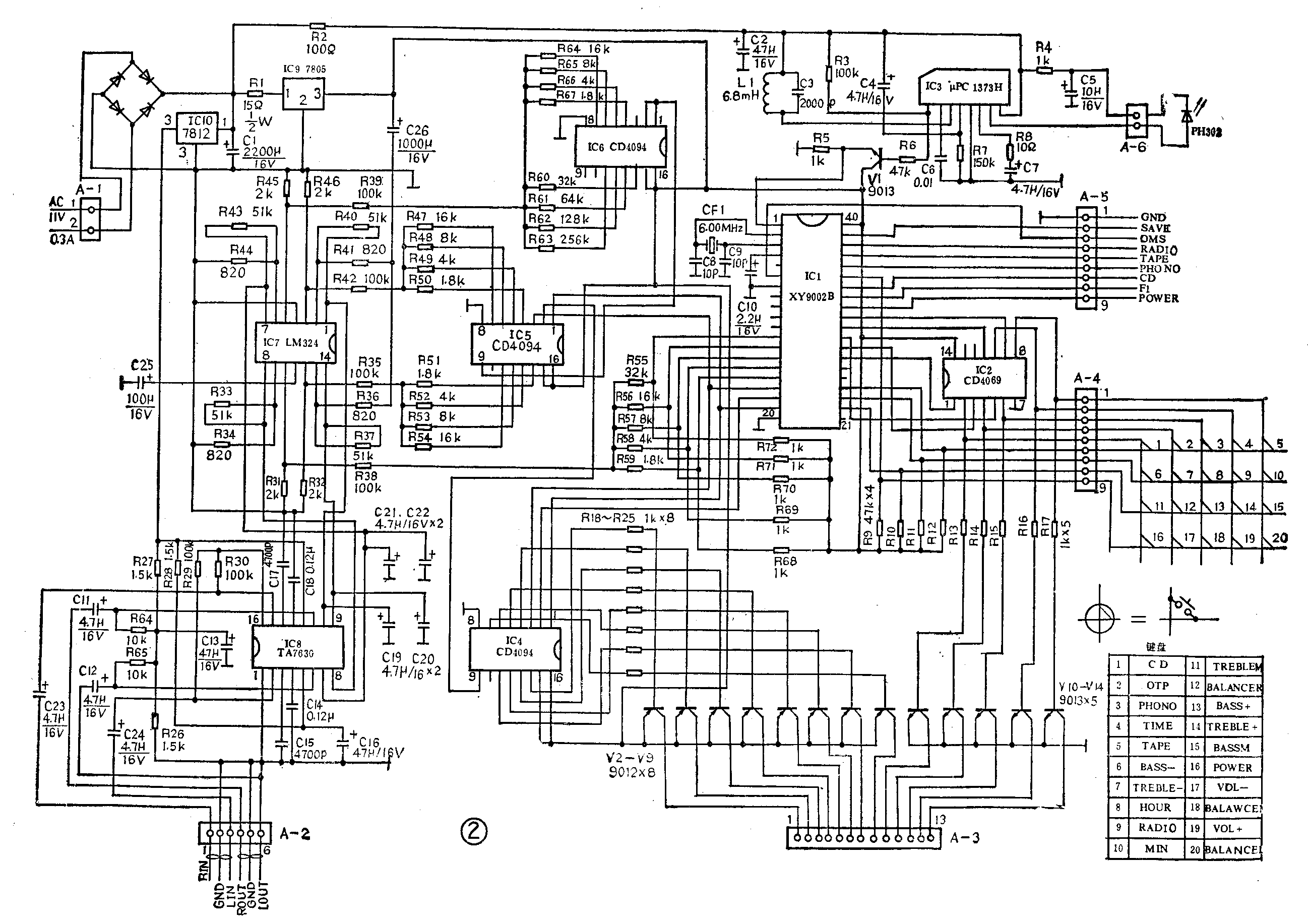

图1为控制板组成原理框图，图2为电路原理图。控制板的核心为一片微处理器电路XY9002B。主要完成以下功能：按键译码、红外遥控解码、输出显示信号、电子调节及控制各功能的开关信等。XY9002B的引脚说明见表1。下面结合具体电路分析控制板的工作过程。

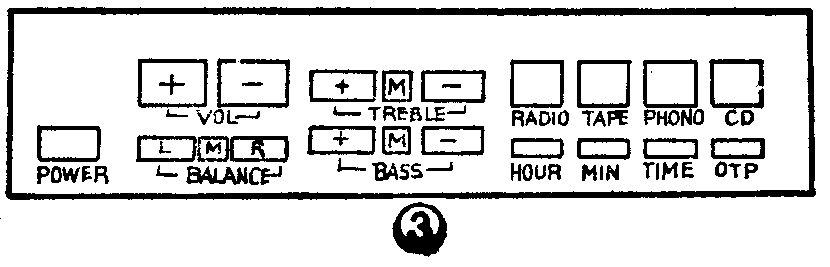

1．按键信号识别：本控制板电路取消了传统的电位器、机械开关，所有操作均使用轻触式按键。电路共设有20个键用于完成各功能的操作（图3），采用矩阵扫描方式输入电路。IC1输出键扫描信号，经IC2（CD4069）倒相后的输出作为键矩阵列线，IC1～接键矩阵行输入线。IC1根据各键行列值进行识别。

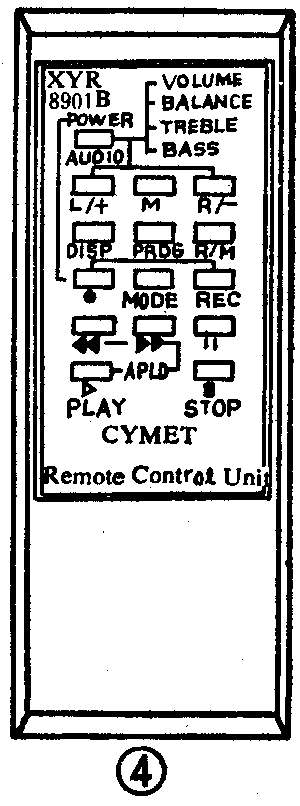

2．红外线遥控：从遥控器发出的指令被D5（PH302）接收送至IC3（μPC1373H）作放大整形后送至IC1①脚处理，然后执行相应操作。本文控制板适合配用XYR8901B型遥控器（图4）。该遥控器除能遥控本控制板外还能遥控用XY8901A集成电路组成的录音座。

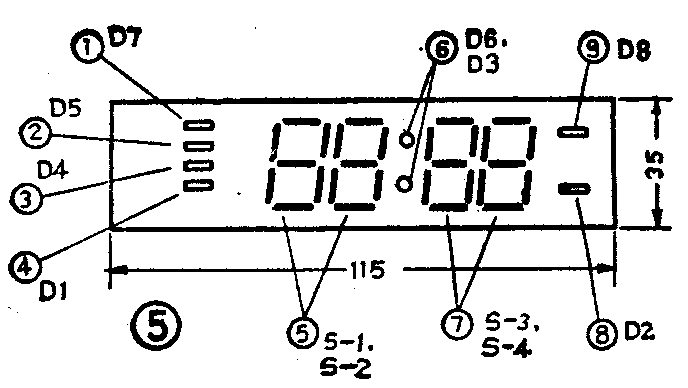

3．显示：控制板A—3插口接上多功能显示器（图5）即可显示时间、各种调节指示等。IC1显示输出采用动态方式，段信号由IC1、以串行方式输出，经IC4（CD4094）锁存后提供。IC1为锁存信号输出端。V2～V9组成的段信号驱动电路使之有足够的驱动能力。显示的位信号与键盘扫描输出共用。V10～V14将该信号放大后供显示器用。本电路的输出是为LED显示方式设计。LED显示器（图5）各部分含义是：①音量调节指示灯。②平衡调节指示灯。③低音调节指示灯。④高音调节指示灯。⑤时间小时显示，在调节音量等时作左声道级数显示。⑥秒点。⑦时间分显示，在调节音量等时作右声道级数显示。⑧定时关机指示灯。⑨定时开机指示灯。
4.电子音量、音调、平衡调节：控制板对这些量的调节是由IC1输出二进制编码，经简单的电阻D／A变换成模拟电压，再经IC7（LM 324）将电压增幅后送入IC8（TA 7630）进行调节。音量编码由IC1～脚输出，音调及平衡则由～以串行方式输出，经IC5、IC6（CD 4094）锁存后供使用。在音量调节时，IC1同时自动输出一个等响度控制开关信号，即F1。F1在音量低于6级时输出高电平。用这个信号可控制外接等响电路的通断。各调节电压量化级数为：音量32，平衡256，高、低音各16。但考虑到使用方便，在显示时各量均按16级显示。各调节均以＋、－键操作。平衡和音调调节设有复中键M。值得注意的是这几个中点电压值二进制码均存在IC1内，当按M键后即自动输出，因此电路中与D／A有关的电阻必须按图选取，否则将不能保证回中特性。个别电阻在装配完后还需调试。
5．输入信号源切换：控制板有4个用于切换输入信号的按键，分别是收音RADIO、磁带TAPE、唱机PHONO、激光唱机CD。按下某键后，IC1对应脚即输出高电平，其余为低，相当于4个电子互锁轻触开关。为避免切换产生噪声，在切换时IC1将自动使音量为零（0.5秒）。上述信号高电子为+5V，低为0V，可直接驱动CD4066一类电子开关。
6．计时、定时功能：IC1内部有一个24小时制的电子钟，可用来计时、定时开关机等。并设有4个有关键HOUR、MIN、TIME、OTP。为实现定时开关机及遥控开关机，则必须采用继电器作电源开关。开关控制线为IC1，电源开为高电平，电源关为低电平。定时开机可在24小时内任意设定，而定时关机则可选择15、30、45、60分四档。与时间有关的功能均在IC1内部完成。时间基准系晶体振荡分频，具有很高的计时精度。
7．工作异常保护：IC1在高电平时确认为工作正常，低电平时确认为工作异常。工作异常时，IC1将在2秒钟后关闭电源。利用该引脚可实现音响设备的过热、过压等的自动保护。不使用该功能时必须接高电平+5V。
8．无信号停机：IC1⑥脚在高电平时确认为有信号，低电平时确认为无信号。无信号时间超过5分钟，IC1将关闭电源。
9．控制板通电状态：控制板通电后的初始态如下：音量为最小位置；平衡、音调在中点；4个功能开关输出为低电平；时钟显示为零且呈闪烁状态；各工作指示灯不亮。
10．开机状态：控制板通电后按POWER键即为开机状态，这时A－5插坐⑨线输出高电平使整机通电，并将输入设为收音位置，音量调到第5级。以上过程自动完成。
控制板元器件选取
1．晶体频率CF\(_{1}\)必须为6MHz，改用其它频率将不能正常工作。2．D／A网络电阻R60～R67，R56～R59，R47～R54必须按图选取，如无相应电阻可采用串并方式解决。
调试
调试电源为交流11～12伏，电流≥500mA。先将A—5插坐②、③线通过1kΩ电阻接至板上+5V处，然后按下列顺序调试：（1）在A—2插坐①、③线同时加上信号，幅度调到300mV，在④、⑥线接上毫伏表，按平衡M键，调R43使④、⑥线输出一样。（2）操作音量、键，输出应变化，最小输出为0，最大输出为300mV，如输出达不到300mV，应调R33。（3）使用遥控器操作有关功能应能正常动作且遥控距离应不小于7米。（夏洋）
