光栅异常故障检修两例

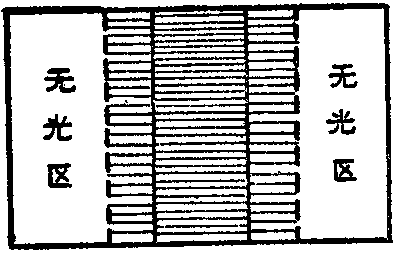

例1故障现象：光栅暗，且行幅变窄，中间部分光栅似重叠，如图如示。
检查：Q404行输出管c极电压经测为120V，正常；测行输出管 c极电流为110mA（正常应为250mA左右），测高压嘴电压仅为7000V（正常应为20kV左右）。测行推动管Q402c极电流为32mA，测T401推动变压器次级交流电压仅为0.4V（正常应为1V），测行输出管b极电压为-9015V（正常应为-0.2～－0.4V），测行推动管Q402b极电压94V，正常。
综上测试结果，初步判断为行推动激励不足，故障可能出在推动变压器上。
焊开T401，测初级电阻为45Ω，次级为0.4Ω。正常情况下T401初级为55Ω，次极为0.4Ω，由此说明初级存在短路。
处理：T401次级为40T，φ0.21。初级为1055T，φ0.08。初级重绕φ0.08的漆包线1200T，次级用原线绕40T，重测初级为60Ω，次级为0.4Ω。装机试验，光栅恢复正常。正常后测得行推动管c极电流为19mA，行输出管c极电流为270mA，故障排除。
例2故障现象：开机后光栅缓慢出现，出现后呈散焦状，约十多分钟后光栅聚焦逐渐良好。
根据光栅变化的直观现象，判断故障可能出现在显象管供电电路上。
重点查该机加速极电压和聚焦极电压，测得加速极G2电压为300V，基本正常。打开显象管座电路板上的聚焦极安全盖，发现聚焦极焊接片已有锈蚀，同时测得聚焦极电压仅为700V左右，调整聚焦电位器至极限，聚焦电压无明显上升。由此判定故障出在聚焦极供电电路上，焊开聚焦极供电线，重测此电压为3000～4200V可调，说明问题出在聚焦盒内。
处理：取下显象管座线路板，锉掉显象管座上的铆钉，打开显象管座胶盖，此时明显发现聚焦盒内有放电烧焦的几道“蚁痕”。此时用钢锯条铲去“蚁痕”，用酒精擦洗干净，再用灯泡烘干，最后在聚焦盒内涂上一层硅脂。经这样处理后重新装机，重调聚焦电位器和加速极电位器，使光栅恢复正常。（马勇）
声表面滤波器漏电修复一例
一台日立牌CAP—169 D型16英寸彩色电视机出现有光栅无图无声故障。经检查测得IC201（HA11440R）第脚电位为3.2V，比正常值（5.3V）偏低较多。为了确定IC201是否有故障，先断开声表面滤波器CP201的输出端，测得IC201的第脚电位回升至正常值。焊下CP201，测其输出端对地端电 阻仅为6kΩ（正常时应为无穷大），故确定声表面滤波器CP201输出端对地之间有漏电现象。用电吹风热风档吹烤10分钟后，CP201对地阻值升至无穷大，焊上后试机，故障消除，收看效果良好。笔者曾用此法多次修复类似故障的声表面滤波器。（唐广徽）
