一台日立VT—340录象机，接通电源，插入磁带，按下放象键，能加载但磁鼓不转，几秒钟后又自动退载。经检查磁鼓伺服系统无9.5V电压，进一步检查是电源厚膜集成电路STK－5421的⑩脚内部开路，致使无电压输出。由于该件很难购到，所以考虑继续使用原厚膜集成电路，采用一个三端稳压器L7809来代替其⑩脚的功能。

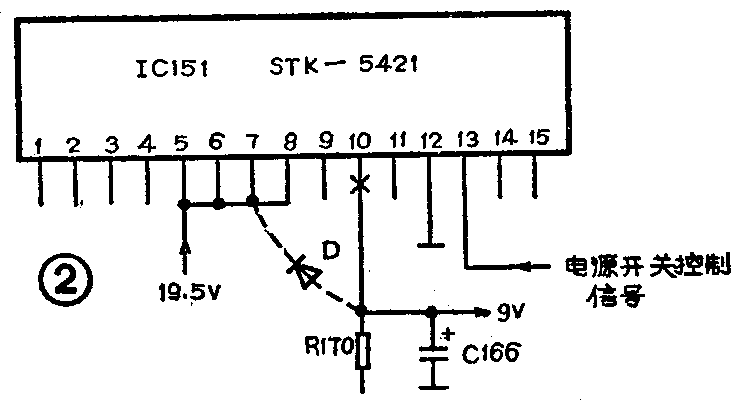

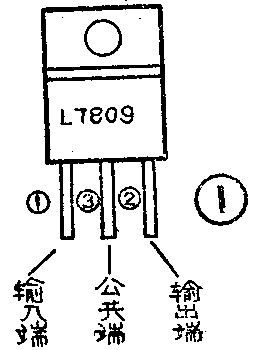

三端稳压器的外形如图1所示，稳压输出为9V，输出电流为1.5A。具体接法是将STK－5421的⑩脚从线路板上断开，L7809可固定在 STK－5421的散热板上（有现成的孔），L7809的输入脚接STK－5421的⑧脚,输出脚接电容器C 166的正端，公共脚通过散热板接地。为了保护稳压器，在稳压器的输入端和输出端之间跨接一个保护二极管，具体接法见图2。此时，三端稳压器输出的9V电压已不受电源开关信号的控制，因此，在不用录象机时，应拔下电源插头。(田戈)
