目前，在广大使用室内天线的用户中，普遍感觉到比较突出的问题是，常用的双拉杆天线，使用调整不便以及容易产生电视图象重影而影响收看。为此，本文就改善电视图象重影，简化天线使用调整方面，向广大用户推荐一种新颖的三维可调式单向性电视天线（室内用）。

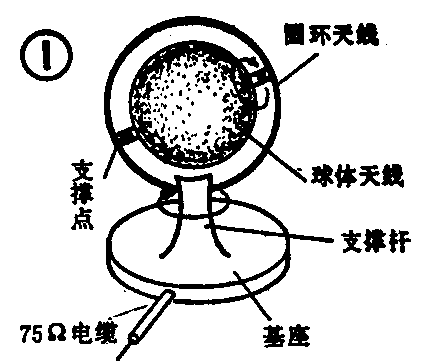

1．结构与特点：三维可调单向性电视天线（简称“三维”天线或“地球仪”天线），其原理性结构如图1所示。该天线具有两个特点：
（1）设有拉杆天线。常见的室内全频道天线，几乎都以双拉杆天线为基础，再配以圆环或框形天线等组合而成，而三维天线却是由一个圆环和一个球体组合成一副全频道天线。其中，圆环支撑在基座上面，圆环本身有两个支撑点支撑着球体。两个支撑点在一条倾斜直线上，该两点的连接线为球体的一直径，构成了球体的轴线。球体是一副主要的天线，圆环是一个辅助天线，球体天线与圆环天线的两路输出合成一路输出。
（2）三维可调。所谓三维可调，就是指球体天线可以在x、y、z这个直角坐标的三维空间自由旋转调整。电视信号波在室外传播时，是水平极化，然而它在室内经墙壁等等反射之后，是任意取向，所以，为了使天线获得最大的感应电动势，三维可调是室内天线最理想的一种结构。

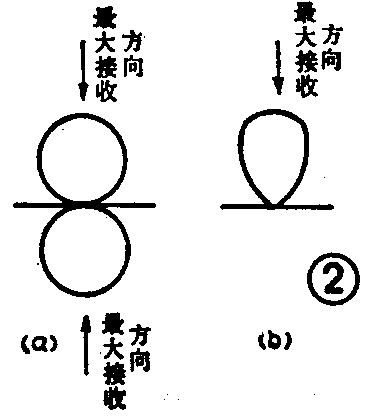

此外，该天线还具有单向性的特点。普通的室内天线，都具有两个最大接收方向，而该天线只有一个最大接收方向。常用的室内天线与三维天线的原理性方向性图如图2所示。图2（a）是常用室内天线的方向图，图2（b）是三维天线的方向图。由方向图不难理解，单向性的接收天线，当其最大接收方向对准主信号时，其它方向传来的干扰波（反射波），就大大地被抑制了。因此，三维天线由于有单向性的特点，而能有效地抑制电视重影。
2．使用与调整：该天线有有源（带放大器）与无源（不带放大器）两种。这两种均采用特性阻抗为75Ω的同轴电缆输出，用户特殊需要，也可改用特性阻抗为300Ω的扁平馈线输出。
当该天线通过馈线与电视机相连之后，电视屏上基本可见到稳定的图象。若此时图象不稳定，或图象很不清晰，那么，先调整圆环天线。圆环天线可在水平面内围绕其支撑轴作360°旋转，圆环天线调整到获得最佳图象时为止。然后再调整球体，球体围绕其自身轴线可以作360°的旋转。圆环与球体的调整方向如图1中箭头所示。旋转球体的过程，就是天线的最大接收方向在空间作搜索主信号的过程。
在使用中，当发现人手有感应现象时，则说明天线尚未调整好，此时，还应该仔细、反复调整圆环与球体。
最后顺便说明，该天线的球体大小恰好等于中号地球仪的大小，为此，球体天线外表贴有中、英文对照的地球仪图案纸。所以，三维天线，不仅可作电视天线用，还可兼作地球仪起装饰作用。（黄慕贤）
