这里介绍一个简易实用的光控开关，可以用来控制台灯、电风扇等家用电器。遥控器可用普通笔形手电筒，点按一下手电筒，开关接通；长按一下手电筒，开关断开。
原理简介

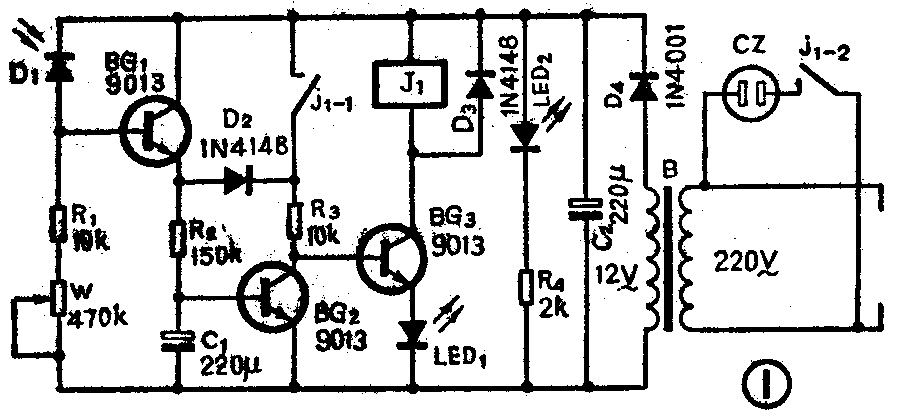

光控开关电路见图①。j\(_{1}\)-1、j1-2是继电器J\(_{1}\)的两个常开接点，平时开路，插座CZ上不通电。D1是光电二极管。当我们点按一下手电筒，使D\(_{1}\)受到短暂的光照。D1反向电阻急趋下降，BG\(_{1}\)导通，电源通过BG1、D\(_{2}\)、R3使BG\(_{3}\)迅速饱和导通，继电器J1吸合，j\(_{1}\)-2闭合，CZ上有电。同时，j1-1闭合，使R\(_{3}\)接到电源正极，使电路自锁，光照结束后，J仍能保持吸合状态。此时供电指示灯LED1点亮。D\(_{1}\)受到短暂光照时，电源虽通过BG1、R\(_{2}\)对C1充电，使C\(_{1}\)两端电位上升，由于R2C\(_{1}\)时间常数较大，C1两端电压上升较慢，BG\(_{2}\)尚未导通，光照已结束，所以它不会影响开关接通。
需要切断开关时，只要长按一下手电筒，使电源通过BG\(_{1}\)、R2向C\(_{1}\)充电，由于光照时间较长，当C1两端电压上升到0.65伏时，BG\(_{2}\)导通，BG2集电极输出低电位，BG\(_{3}\)立即截止，J1释放，j\(_{1}\)-1、j1-2跳开，CZ上没有电。同时供电指示灯LED\(_{1}\)熄灭。
D\(_{2}\)的作用是防止j1-1闭合时，电源通过j\(_{1}\)-1、R2向C\(_{1}\)充电，使继电器J1无法保持吸合状态。LED\(_{2}\)是光控开关的电源指示灯。D4、C\(_{2}\)组成半波整流和电容滤波线路。D3起保护BG\(_{3}\)作用，防止BG3被继电器的自感电动势击穿损坏。
元器件选择
BG\(_{1}\)～BG3均采用9013型硅三极管，要求放大倍数β≥100。

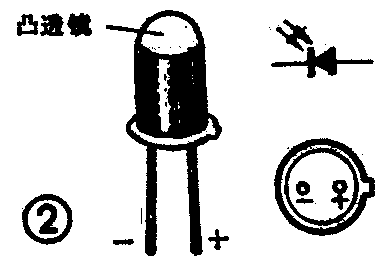

D\(_{2}\)、D3为1N4148型开关二极管，D\(_{4}\)为1N41001型整流二极管。LED1可用红色发光二极管，LED\(_{2}\) 用绿色发光二极管。D1为光电二极管，可用2CU型。它的外形和电路符号见图②所示。
光电二极管的管壳顶端有一个能让光线射入的窗口，窗口上有一个凸透镜。光线通过窗口经凸透镜会聚就射到管芯的PN结上。

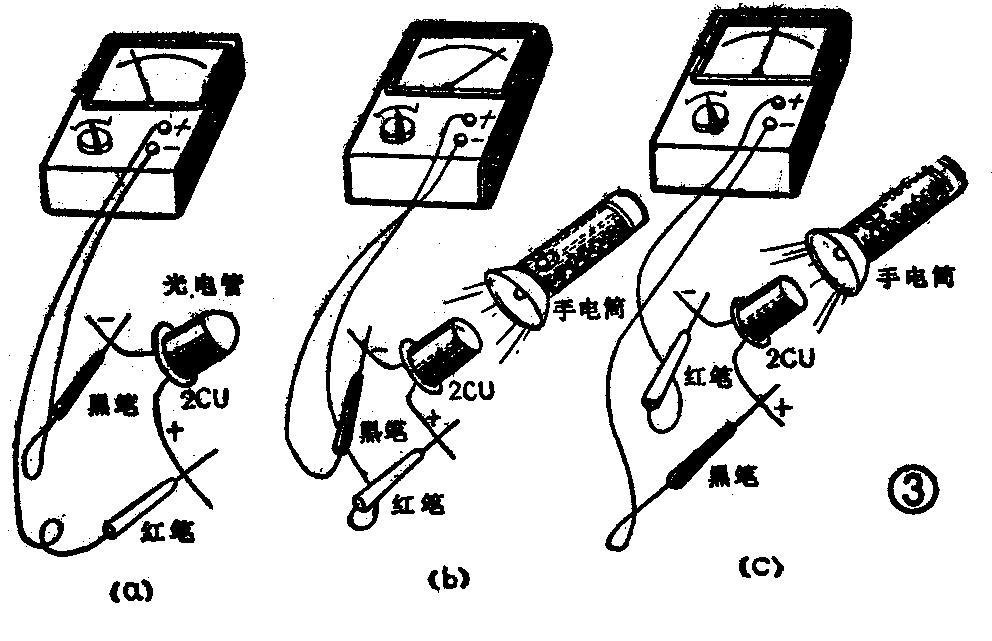

检验时，首先把万用表拨到R×1k档，按图③a方法测光电二极管的反向电阻，即万用表的黑笔接光电管的负极，红笔接正极。表的偏转应很小，电阻读数一般应在200千欧以上。这时如用手电筒照射光电管的窗口，见图③b，表针偏转应立即加大，光线愈强，光电管的反向电阻应愈小，最后可降至几千欧姆甚至仅几百欧姆。关掉手电筒，表针应立即恢复原来高电阻。最后将红、黑表笔对换，测量其正向电阻，见图③c，读数约为几千欧姆，且不随光照强弱而改变。
在选用继电器时应注意，如果控制功率在60W以下，可选用JRX－13F小型电磁继电器；如果控制功率较大，可选用JZX－22F－2Z、DC12V、触点容量为5A的电磁继电器。
W为WH7卧式微调电位器，R\(_{1}\)～R4均为RTX－1／8W型碳膜电阻器。C\(_{1}\)、C3可用CD11-16V型电解电容器。B为220V／12V小型电源变压器。
安装和调试

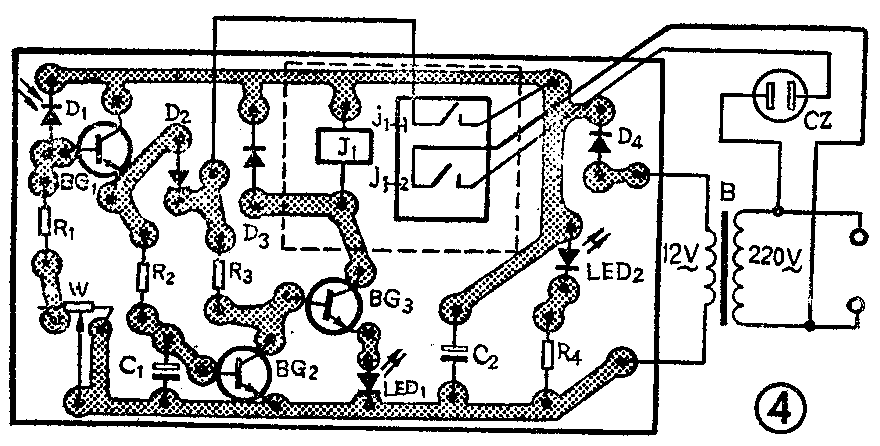

图④是光控开关的印制电路板，印板尺寸为70×40mm\(^{2}\)。除变压器B外，其它元器件均安装在印制电路板上。
调试要点：要求D\(_{1}\)无光照时，J1初始状态为释放态，然后用手电筒对准D\(_{1}\)，点按一下，J1吸合；长按一下，J\(_{1}\)释放。长按时间由R2、C\(_{1}\)决定，R2阻值不能过大，否则BG\(_{2}\)不能进入导通态，所以长按时间主要由C1容量调整，C\(_{1}\)大，要求长按时间长一些。但是长按时间不宜过长，否则关机不方便。采用图示数据，长按时间约1秒多钟，点按仅零点几秒，是非常适宜的。
微调电位器W是用来调整光控灵敏度的，W阻值大，光控灵敏度高，但易受杂光干扰，调整时应两者兼顾。为了防止杂光对D\(_{1}\)的干扰，可在D1上套上一个遮光筒，使只能平行于遮光筒的直射光线射入D\(_{1}\)。电路其它部分不用调试，调好后即可投入使用。（陈有卿）
