本文介绍的密码锁有以下特点：采用触摸键盘、寿命长、成本低；采用7位密码开锁；有限时12秒输入密码功能；有按伪键闭锁5秒功能；密码有4千万种，保密性极强；开锁4～9秒后，自动闭锁；耗电省。
电路原理

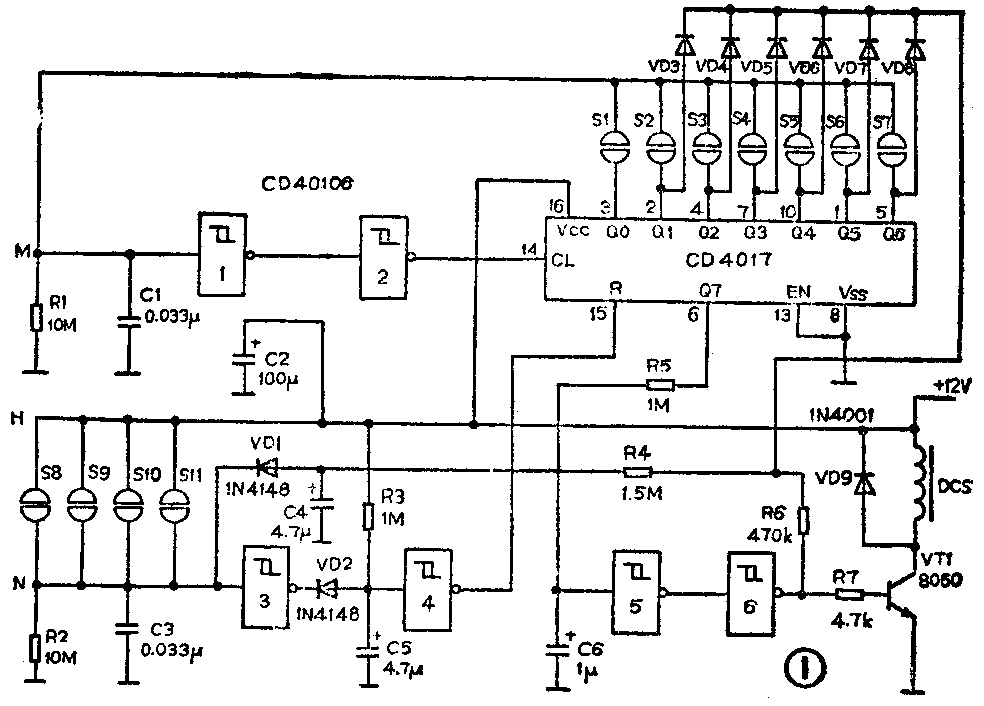

图1是密码锁电路原理图，该锁主要由一片十进制脉冲计数器／分配器CD4017和一片六施密特触发器CD40106组成。
密码锁加电后，由于C5上端电位不能突变，触发器4输出高电平，CD4017复位，Q0端输出高电平。5秒后C5上端变成高电位，触发器4输出低电平，CD4017处于计数状态。当手指触摸键盘电极S1时，手指电阻远小于R1阻值，故M端变成高电位，经触发器1整形和触发器2反相后，加到CD4017脉冲前沿触发端（14端），CD4017计一个数，Q0端高电平移到Q1端上。此时用手指触摸键盘电极S2上时，触发器2输出正脉冲，CD4017又计一个数，Q1端高电平移到Q2端上，利用上述高电平移动原理，把Q0端高电平传到Q7端。Q7端输出高电平后，经R5、C6延时1秒，又通过触发器5、6作同相驱动，加到VT1基极，使VT1导通，DCS开锁。开锁同时通过R4、R6对C4充电，4～9秒后，C4上端电位高于触发器3触发电平值，输出端变成低电平，VD2导通，C5通过VD2、触发器3迅速放电，触发器4输出高电平，CD4017复位、闭锁。
VD3～VD8用于限时输入密码检测，如果CD4017的Q1～Q6端输出高电平时间大于12秒，C4上端被充电成高电位，使触发器3输出低电平，触发器4输出高电平，CD4017复位闭锁。若不知道密码错按上伪键S8～S11，触发器3输出低电平，C5通过VD2、触发器3放电，触发器4输出高电平，CD4017复位闭锁5秒。C1、C3用来滤除人体带来的干扰信号。VD1～VD8均起隔离作用。VD9是VT1的保护二极管。
元件选择

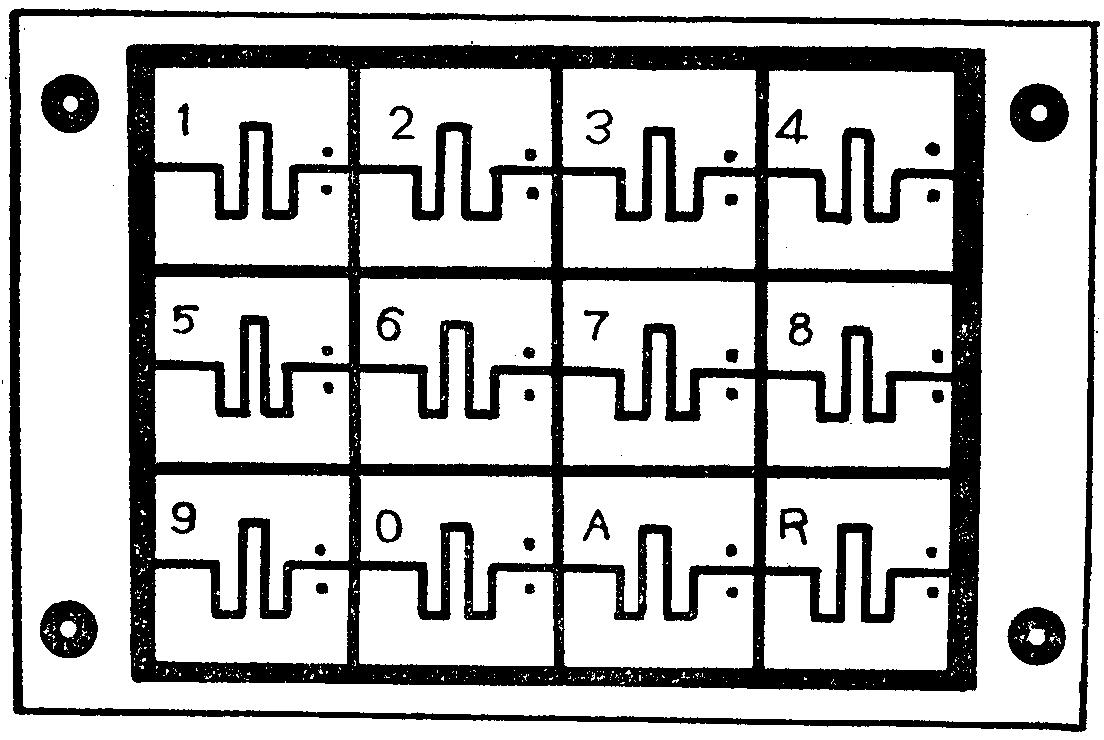

CD 4017可用MC14017、MN4017直接代用，CD40106可用MC140106直接代用。电磁锁DCS采用电磁铁控制弹力锁或用直流电动机改制。图2是该密码锁印刷电路板图。图3是触摸键盘图，比例为1∶1，采用单面印刷电路板制成，图中黑色部分绝缘体，白色部分为导电体，为了防止电极表面氧化，在电极表面镀一层锡。
开锁密码的设置由密码锁电路板与触摸键盘之间的引线关系决定，改变其引线关系即可改变开锁密码。
该密码锁安装好以后，只要接线无误，一般说来不需调试就能正常工作。（郭承源）
