问：一台金星C56—402型彩电，故障现象是无光栅无伴音，可听到电源保护的“吱吱”声，经检查+12V输出端保险电阻R717熔断，进一步检查+12V所有负载，均未发现异常，可换上新的保险电阻后马上又熔断，何故？ （上海 李江）
答：这种故障很可能是行回扫变压器内部高低压绕组之间的绝缘击穿造成，常见的是初级绕组与12V低压绕组之间击穿短路。检查方法是用万用表欧姆档测量行回扫变压器3和4脚之间的电阻，击穿时阻值很小。一旦3和4脚之间击穿短路，开关电源输出的+118V电压就会经短路点加到+12V电源输出端4脚，使C729、C219、C068等耐压只有16V的滤波电容严重漏电，＋12V负载电流迅速增大，致使保险电阻R717熔断，起到保护作用。（张文华）
问：我家的一台黄河HC47-Ⅲ型彩电，每次开机5～8分钟以后，显象管尾部就发出断续的“咝咝”声。将音量电位器关死也无济于事，不知是什么原因？（浙江 骆剑峰）
答：这种声音并非是电视机低放电路发出来的，故改变音量电位器是不起作用的。叫声的产生是因为显象管座极间打火，具体的讲就是高电位电极（聚焦极、加速极）与低电位电极（阴极、栅极）之间的绝缘电阻下降造成放电所发出的声响。这种现象造成的后果是很严重的，发展下去极易击穿行输出管，甚至损坏显象管；所以，必须及时处理。可拆下管座浸泡在酒精中清洗；然后，适当降低聚焦极、加速极电压，待正常后，再恢复到原状态；这样一般情况下是可以消除打火故障的。（陈阵）
问：一台夏普C—1803DK型47厘米彩电的电源部分发生故障。经检查，发现电源厚膜电路IC\(_{7}\)01（IX0323 CE）的②、④脚间的二极管D711（DX0027CE）正向电阻达100kΩ左右（用普通万用表R×1K档测量），反向电阻则无穷大，这是否说明该二极管已坏？它在电路中起什么作用？（西安 张力）
答：D\(_{711}\)是IC701的过流保护二极管，当由于电源电压或负载方面的原因而引起IC\(_{7}\)01中的开关调整管电流增大，超出允许值时，D711将IC\(_{7}\)01②脚输入的激励电流分流，使开关管电流回落，从而防止开关管或IC701被烧坏。D\(_{711}\)是一种压敏二极管，其主要特点是正向导通电压阈值远高于一般二极管，只有在正向电压高于阈值的情况下才呈现与一般二极管相近的特性，因此用万用表R×1k档测其正向电阻为50～100kΩ是正常的。若正向电阻仅4～5kΩ，反而说明该管已坏，开关电源将不能正常工作。（王德沅）
问：一台北京838型彩色电视机，盖上面板小门后，图象变差，甚至出现无彩色或失步现象。打开小门后能恢复正常，但图象清晰度与稳定性较以前有明显下降。应如何修理？（四川 王丰华）
答：由北京牌838机电原理图可知，此机自动频率微调AFT电压的断开与接通是靠面板小门的打开与关闭来实现的。既然面板小门打开时（即AFT电压断开时），能收看节目，说明此机频率微调可以调整准确。在小门关闭后，使AFT电压送入高频调谐器去控制本振频率时，图象变差，甚至出现无彩色或失步现象，它不仅不能自动将频率调准，反而调错，可见故障在AFT电路。检修时，应首先检查集成块7607⑥脚是否有7.6伏电位；T\(_{1}\)03是否断路；电容C119和C\(_{12}\)0是否短路或失效；再将面板小门盖好，使AFT处于工作状态，然后用无感起子慢慢调整T103磁芯，边调边观察图象，直至调到图象清晰度最好，彩色正常为止，从而排除故障。（王文凯）
问：一台虹美WCD－25型47厘米彩电的图象正常，但无彩色。经查解码集成块IC\(_{8}\)01（TA7698AP）的对地电压仅为1.7V（正常为2.7V），而其余有关色解码的引脚电压大体正常，故怀疑IC801损坏，但换后故障仍未排除，这是何故（IC\(_{8}\)01引脚对地无漏电现象？）（上海 陈新）
答：这种故障一般是外接电容C\(_{6}\)06（1500pF）失效或脱焊所造成的。系IC801的同步分离输出端兼选通门外接RLC延时电路端，WCD－25型机的IC\(_{8}\)01外接元件L605、R\(_{65}\)0和C606主要起延迟行同步脉冲作用。上被延迟的行同步脉冲与上的行逆程脉冲共同作用于IC\(_{8}\)01内的选通门后，才能选出色同步脉冲。当C606容量明显减小或损坏时，色同步脉冲便不能选出，因而导致无彩色故障。当C\(_{6}\)06失效时，IC801的的电位将明显下降，降幅一般在0.8～1V，据此可以迅速而准确地判断故障。（德沅）
问：按照《无线电》1990年第2期介绍的用CD4060及电子表晶体组成时基信号的方法装一台数字钟，但买不到CD4060集成块，据介绍可用MC14060代替，我用MC14060代替CD4060后，数字钟不走时，检测是MC14060损坏，新换一块后，故障依旧，我每次焊接时都将电烙铁插头拔下，为何还损坏集成块？MC14060是否可以代替CD4060？（北京 周良君）
答：CD4060是美国无线电公司生产的14位二进制串行计数器。为CMOS数字集成电路，工作频率8MHz，输出驱动电流1.3mA，下降沿触发。MC14060是美国莫托罗拉公司仿制CD4060的型号，完全可互换，除此之外，东芝公司的TC4060、我国产的CC4060均可直接代换CD4060。
至于集成块损坏的原因，并不在于焊接时是否拨下电烙铁电源插头，前面已讲CD4060（或MC14060）内部为CMOS电路，即为绝缘栅型场效应管结构，其输入阻抗是很高的（可达10\(^{8}\)～1010Ω），这样集成块很易由于输入端的感应信号（特别是脉动成分）使其损坏。因此，虽然将电烙铁电源插头与市电分离，但电源线相当于一个接收天线，静电、各种电磁干扰仍然可以注入到集成块的输入端造成损坏。所以在焊接CMOS集成块或CMOS管时，必须将电烙铁外壳接地，以免因静电感应等原因造成集成块损坏。（陈克军）
问：一台建伍580型音响，用了数年，用B卡放音时高音明显减弱，因未买到同型磁头（直流电阻为300Ω左右）现用一中阻进口磁头（直流电阻220Ω）代用，发现放音还可以，但翻录磁带录后重放音量明显减小，高音也不足，有否改善方法？（成都 谢尔秋）
答：由于采用代用磁头，其磁头阻抗与原磁头有差异，导致录音重放音轻高音差，产生原因是偏磁电流及录放均衡补偿点发生偏移。简单改善方法是适当调整偏磁电流大小。用万用表交流电压档，表笔一端接地一端接录放磁头的热端监视偏磁电压大小。录一段高音较丰富的节目，适当减小或增大（一般应减小）偏磁电流，反复试之直到录后重放声音足够大，高音改善且失真不明显时即为最佳偏磁电流。（彭贤礼）
问：一台进口录音机出现无声故障，经检查是功放集成电路HA1366W烧坏。在确认外围元件良好的情况下，又用一块新买的HA1366W代换原集成电路。经检查焊接无误后，开机试听，只见新换的HA1366W集成块立即冒烟，且伴有爆裂声，随即关机，拆了新换IC检查已烧毁。请问这是什么原因？（广州 陈发）
答：这种故障可能是新换集成电路HA1366W的管脚排列与原机使用的HA1366W相反造成的。因为国外许多录音机生产厂家为了追求某些音响设备的小型化，为便于在设计BTL功放电路时，印板排列对称，而特别设计生产了许多用同一芯片，但封装相反的集成电路。在这类集成电路中，又以单列直插式音频功放电路为多。HA1366W就是这类有两种封装形式的10脚单列直插式结构的音频功放集成电路，它的两种封装形式外形见附图所示。这种引脚排列相反的集成块，特性完全相同。所以，对于这种型号相同、引脚排列不同的集成电路，在代换时，要特别注意，一定要在辨认清楚它们的起始脚标记后，方可焊入印板，以免再造成以上类似的损坏集成块的现象。（孙余凯）
问：一台卡西欧CT－350型电子琴，用电池供电时效果不错，但耗电太大。改用市售9V稳压电源供电后，出现音量不足和低音混沌等现象。不知原因何在，如何解决？（北京 胡立安）
答：这种故障一般是由于外接电源不符合要求而引起的。因为CT350型琴的静态电源电流为150mA左右，动态（弹奏）电流可达500～600mA，发低音时的电流比发高音时大。而一般市售9V稳压电源的电流容量仅为100～300mA，用于CT350型琴时，将导致电压波动太大，使音量和音质受到明显影响。CT350型琴内有稳压电路，通常外接电源不必稳压，只要用电流容量大于0.7A、电压为10～14V的直流电源便可。如购不到专用电源，建议选用任天堂系列游戏机的直流电源，效果很好。使用时必须保证电源插头与插座接触良好。（申沅）
问：一台星牌LYH－502A型便携式收录机收音或用磁带放音时正常，但进行内录或外录时，刚开始正常，约6分钟左右，录音的音量逐渐减小，音质变差，且明显失真，噪声也变得很大。测录音电路各直流电压，均未发现异常现象。请问这是什么原因，如何解决？（南京 汪南英）

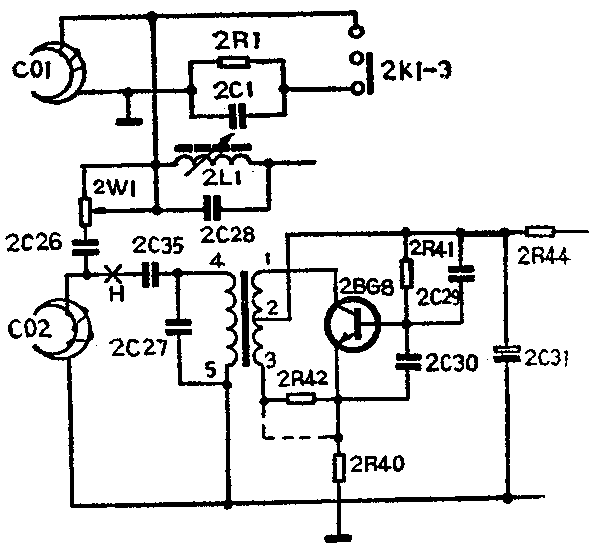

答：所述故障在开机后的前6分钟内工作正常，说明磁头是好的；故障时，测得录音电路各点直流电压无明显的变化，说明故障不是因直流通路不正常造成的。这种故障很可能是超音频振荡器阻尼振荡异常所致。星牌LYH—502收录机超音频振荡器电路见附图所示。判断是否是超音频振荡器故障的方法很简单，只要断开附图中的H点后，再进行录音，若录音效果与未断开H点发生故障时的情况相同，则肯定是超音频振荡器已停振。当振荡器停振以后，由于每按下一次录音键的瞬间振荡器都受到一个强电流冲击，所以振荡器又能工作一段时间，由于阻尼，振荡越来越弱，最终停振，这就造成了所述故障。对于这种故障，只要取一根裸铜线将电阻2R42两端短接（见附图中虚线所示），故障即可排除。
