AM、FM、TV伴音接收机

随着电视机在人们家庭中的日益普及，其作用已不仅限于娱乐性的观赏节目。现在各种广播电视教育的发展，已使电视机成为广大自学者的得力工具。然而，由于我国袖珍式、便携式电视机尚未发展，往往使有些自学者在外出时影响了电视课程。因此，人们希望有一种价格较低、便于携带、能收听电视伴音的收音机，以便随时收听。牡丹牌MX113型袖珍式收音机就是为此而设计的，它具有AM、FM、TV三个波段，可接收中波、调频、电视VHF段1～12频道电视伴音，有拉杆天线及调谐指示，便于使用。现将该机的原理及性能介绍如下。

由于电视伴音是采取调频方式广播，从原理上讲，只要频率范围能覆盖电视伴音载频的调频收音机，都能够接收电视伴音。但是，各国的调频广播波段频率范围及电视VHF段各频道的伴音载频频率的划分不相同，使得在设计用较少波段接收电视伴音的收音机时，难易程度不同。例如在日本前几年就有能接收VHF段电视伴音的超外差收音机或收录机上市，这种机器一般都是采用两个波段，可以覆盖整个调频波段及VHF段1～12频道电视伴音载频。从表1可以看出，日本的1频道伴音载频频率与调频广播波段的高端频率相接，只要将调频收音机的频率覆盖范围展宽到76～108MHz就能覆盖VHF段1～3频道的电视伴音载频，再增加一个频率范围为175～224MHz的波段，就能覆盖VHF段4～12频道的伴音载频。中国的电视频道带宽及频率划分与日本不同。6～12频道与日本的4～12频道相近，只要将频率范围变为174～224MHz便可覆盖6～12频道的伴音载频，但1～5频道频率范围很宽，不能将其与调频波段合并为一个波段，否则覆盖系数（最高接收频率与最低接收频率之比）太大，不便于调谐，而且现有调频双联可变电容器的变比也不够，做不到如此大的覆盖系数。如果将1～4频道单独划为一个波段，将会使电路复杂。MX113收音机是这样进行处理的：将调频波段展宽为77～108MHz，可覆盖整个调频波段及电视伴音4和5频道。1～3频道是采取假象接收的方式，用低本振频率混频。当调谐接收信号为f\(_{信}\)时，本振频率为f振，混频后的中频为f\(_{中}\)，其混频原理为：

若此时有一个f'\(_{信}\)=f信-2f\(_{中}\)的信号被接收，也能与本振混频后产生中频：

这个f'\(_{信}\)叫做假象频率或镜象频率，在一般的外差式收音机中，对假象信号频率要加以抑制，通常是利用输入回路或高放回路来实现。而MX113是一种简易的普及机，为了减少波段使电路简化，使1～3频道作为假象频率来接收。例如在接收1频道伴音时，只要将收音机调谐在56.25＋2×10.7＝77.65（MHz），此时本振频率为77.65－10.7=66.95（MHz），此本振频率能与1频道伴音载频混频出中频：

同理，调谐在84.65 MHz时能接收2频道伴音载频64.25MHz；调谐在93.65MHz时能接收3频道伴音载频72.25MHz。为了保证1～3频道在假色接收时的灵敏度，输入回路不是采用通常的87～108MHz带通滤波器，而是固定用一个47MHz高通滤波器，使假象抑制减小，另一方面，将本波段的灵敏度提高（约达2μV），这就使得在假象接收时虽有高放调谐回路产生20dB的假象衰减，也能使假象信号灵敏度在20μV左右，能满足国标C类机的要求。

MX113电原理图见图1，由三块集成电路组成。TA7358P构成FM及TV波段的高频头，TA7640AP 担负调频中放、鉴频，及调幅高放、本振、混频、中放、检波全部功能，ULN2283B为功放。由于功放电路比较简单，下面仅就高、中频电路的原理作一介绍。

1．AM将波段开关S1N至AM位置时，调频高频头的电源被S1—3断开而不工作，N2的第②脚由于S1—4接地端的断开而工作于AM波段。L9为中波磁性天线，与可变电容器C0—3、微调电容器C0—3α、C21组成输入调谐回路。L8为中波振荡线圈，与C0—4、C0—4α、C25组成本振回路。T2为调幅变频中周，T3为调幅检波中周。Z3为465kHz陶瓷滤波器。天线信号自N2的①脚输入，与③脚的本振进行混频，变频后的中频信号自脚输出，经T2、C22组成的中频谐振回路及Z3耦合至脚进行中频放大。T3、C30组成检波级中频谐振回路，检波后的音频信号自⑨脚输出。N2第⑦脚为调谐指示端，不论在AM或FM工作状态，当无信号输入时⑦脚为高电平，发光二极管V5不导通，而在有信号输入时，⑦脚为低电平，V5导通发光，起到了调谐指示的作用。

2．FM将波段开关S1拨至FM位置，调频高频头电源经S1－3接通，N2第②脚经S1—4接地，使N2工作于FM状态。L1、L3、L6的作用是提供直流通路，由于其阻抗较高，对交流信号可视为开路。L2为FM高放线圈，L4为TV高放线圈，L5为FM振荡线圈，L7为TV振荡线圈。V1、V2、V3、V4为FM—TV波段转换开关二极管。FM时，正电源经S1—2、L6、V3、L5、L2、V1、L3、S1—1、R1至地，使V1、V3导通，V2、V4截止，C9、C14短路，L4C1、L7C18开路，高放回路由L2、C0—1、C0—1α、C8组成，本振回路由L5、C0—2、C0—2α组成。天线端接收信号经高通滤波器Z1输入至N1第①脚进行高频放大，从第③脚输出至高放调谐回路，经C6耦合至第④脚与第⑧脚的本振信号进行混频，混频后的中频信号自第⑥脚输出，经T1、C19组成的中频谐振回路及10.7MHz陶瓷滤波器Z2，耦合至N2第脚进行FM中频放大。T4、C29组成鉴频级中频谐振回路，鉴频后的音频信号也从第⑨脚输出。

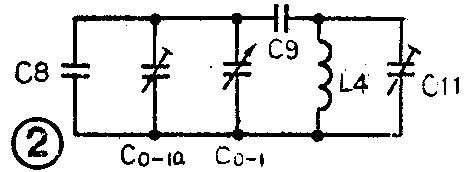

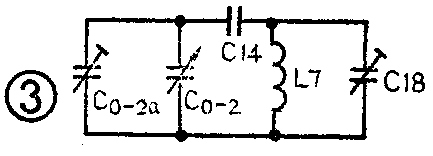

3．TV 当波段开关在TV位置时，N1、N2的工作状态与FM时相同，但V1、V2、V3、V4的状态都与FM时相反。正电源经S1—2、L3、V2、L4、L7、V4、L6、S1—1、R1至地，使V2、V4导通，V1、V3截止。由于L2》L4、L5》L7，L2与L5可视为开路，此时高放回路的等效电路如图2，本振回路的等效电路如图3。TV波段高频头工作原理除上述两个回路外均与FM波段相同，混频后的中放、鉴频电路与FM波段共同。

1．C0：四联可变电容器，调频双联为5～20pF等容，调幅双联为差容，振荡联5～82pF，输入联为5～140pF，型号为CBM－444 HF－1CAB4。

2．L1、L3、L6：小型电感器，电感感量2.2μH，型号为LG\(_{1}\)－A－2.2μH。

3．V1、W2、V3、V4：超高频开关二极管，型号为BA2441（1SS103），正向压降V\(_{F}\)≥0.8伏，天津第四半导体器件厂生产。

4．L8、T1、T2、T3、T4：均为北京广播电视配件七厂生产，其型号分别为：L8SZZ33，T1、T4为TP1001，T2、T3为TF1024A。

5．L2、L4、L5、L7：均用0.69mm漆包线自制，L4、L7是在3mm直径的金属棍上密绕1.5圈脱胎而成；L2、L5是在5mm直径的金属棍上密绕，L2绕5.5圈，L5绕7.5圈脱胎而成。

6．L9：中波磁性天线，采用扁形磁芯，规格为B5×13×70—1.6。线圈初级105圈，次级20圈。

由于本电路全部采用集成电路，在电路参数不作任何改动的情况下，电源电压在3～7.5伏内均可正常工作，除输出功率有相应的增减外，其余性能均不变，但此时集成电路的静态电压会有相应的变化。

此机的调试方法与一般收音机基本相同，但在调试FM及TV两个波段时，必须先调试好FM波段的覆盖频率及统调，然后再调试TV波段的覆盖频率及统调，因为FM高放回路的补偿电容C0—1\(_{a}\)、振荡回路的补偿电容C0—2a，在TV波段时也是相应回路谐振电容的一部分，如果先调TV波段后调FM波段，会使已调好的TV波段因参数改变而失调。（袁大器）
