黄河彩电图象模糊检修一例
故障现象：一台黄河HC－Ⅲ型47厘米彩电有图有声，但在使用中常常出现亮度突然变暗、图象模糊、对比度明显不足、对比度电位器失控的故障。

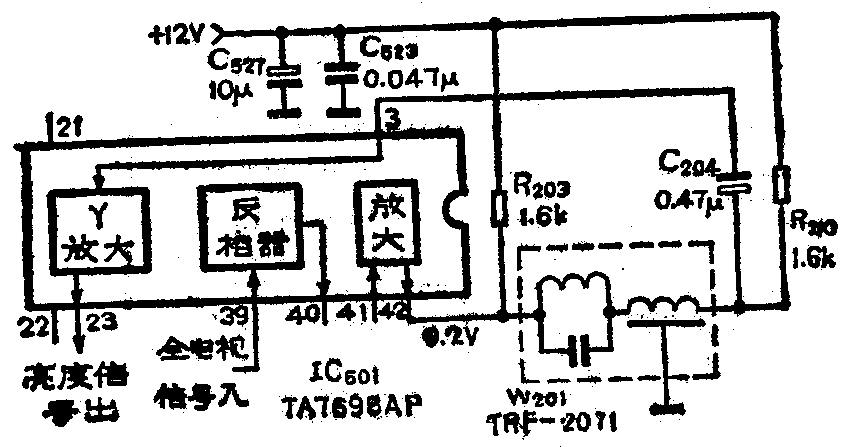

故障原因及检修：经检查，在故障出现时，调色度电位器R\(_{555}\)至最小，图象消失，说明亮度通道无信号输出，再调大R555，随后调亮度电位器R\(_{215}\)，发现亮度可控，这表明亮度通道的直流耦合正常，亮度信号是在交流耦合中失去的。在HC－Ⅲ型机中，亮度通道由IC501（TA7698AP）③、脚内电路及外接元件所组成，如图所示。这部分电路结构很简便，外接元件主要是：亮度延时线和4.43MHz陷波器组合件W\(_{2}\)01（TRF2071）、耦合电容C204等。引起上述故障原因主要在于亮度信号在W\(_{2}\)01、C204或IC\(_{5}\)01内电路中被阻隔或短路。故障发生时，用一0.47～1μF电容跨接于C204两端，结果无变化，说明C\(_{2}\)04未坏。再测IC501电位，此电位正常，说明W\(_{2}\)01无短路性故障。将0.47μF电容跨接于IC501③脚与之间，图象亮度及对比度等均恢复正常，说明W\(_{2}\)01有开路性故障，并且是不稳定的，时好时坏。换W201后，彩电完全恢复正常。在上述检查过程中，若在IC\(_{5}\)01③、间跨接电容也不起变化，则有可能是IC501出了问题。（德沅）
谨防伪劣电源块
采用夏普NC－1机芯电路生产的彩色电视机在我国占有量很大，其代表机型有夏普C－1820，C－1833，C－1835，飞跃47C2－1，虹美WJD－29等等。IX0308CE是夏普NC－1机芯中所使用负电源厚膜电路。最近在市场上发现了不少伪劣IX0308CE电源块，应该引起使用者的注意。下面分别从外观和结构上介绍一下真品及伪劣品的特征。
夏普原装IX0308CE电流块的纸盒外包装印刷精细，在包装盒的里面还衬有一层铝箔，电源块上的型号标记很清晰，没有浮散的现象。伪劣品的包装盒印刷比较粗糙，包装盒内层也没有铝箔，伪品电源块上的型号标记不实，有浮散在表面的感觉。真品IX0308CE的内部是厚膜电路结构，整个厚膜电路创作在一块铝质基板上，专用开关管与铝基板紧密相贴，然后另加硬质塑料外壳作单面封袋，封装外壳与厚膜电路之间没有填充物，其引出脚排列得很整齐，厚膜电路铝基板上无元件面外露，以防在按装到电视机上时与电源块的散热片相接触。外露的铝基板部分经过特殊的氧化处理，因此铝板表面不导电。伪劣品IX0308CE的结构是将分立元件焊在一小块印刷电路板上，所用电源开关管为塑封功率管，并用类似沥青的材料将开关管连同整个印制板一齐封在与真品相同的塑料外壳中，在外壳开口面贴上一块铝板做装饰，其引出脚排列不整齐。真品中的铝基板有两个作用，其一是作为厚膜电路的基板，其二是为开关管散热之用。但伪品中印制板与开关管一起被填充物封住，所加铝板不与开关管相接触，因而根本起不到散热的作用。另外伪品电源块外露的铝板没经过氧化处理，它的表面是导电的。这种伪品在使用中最明显的表现就是由于散热不好而使整个电源块发烫，进而烧毁电源块。其它一些表现还有开机后电源部分吱吱发响；电源电压高且不可调，电视机换台瞬间电源不工作等等。（刘午平）
