一台国内（佳木斯）组装的三洋CTP6938型51厘米彩色电视机，VHF频段收看正常，UHF频段不能收看，无声无图。根据以往经验，开始判断是高频头出了故障，但在检查过程中，却发现高频头UB无电压，即UHF无工作电压。根据此情况，故障肯定出在推式调谐电路板上。

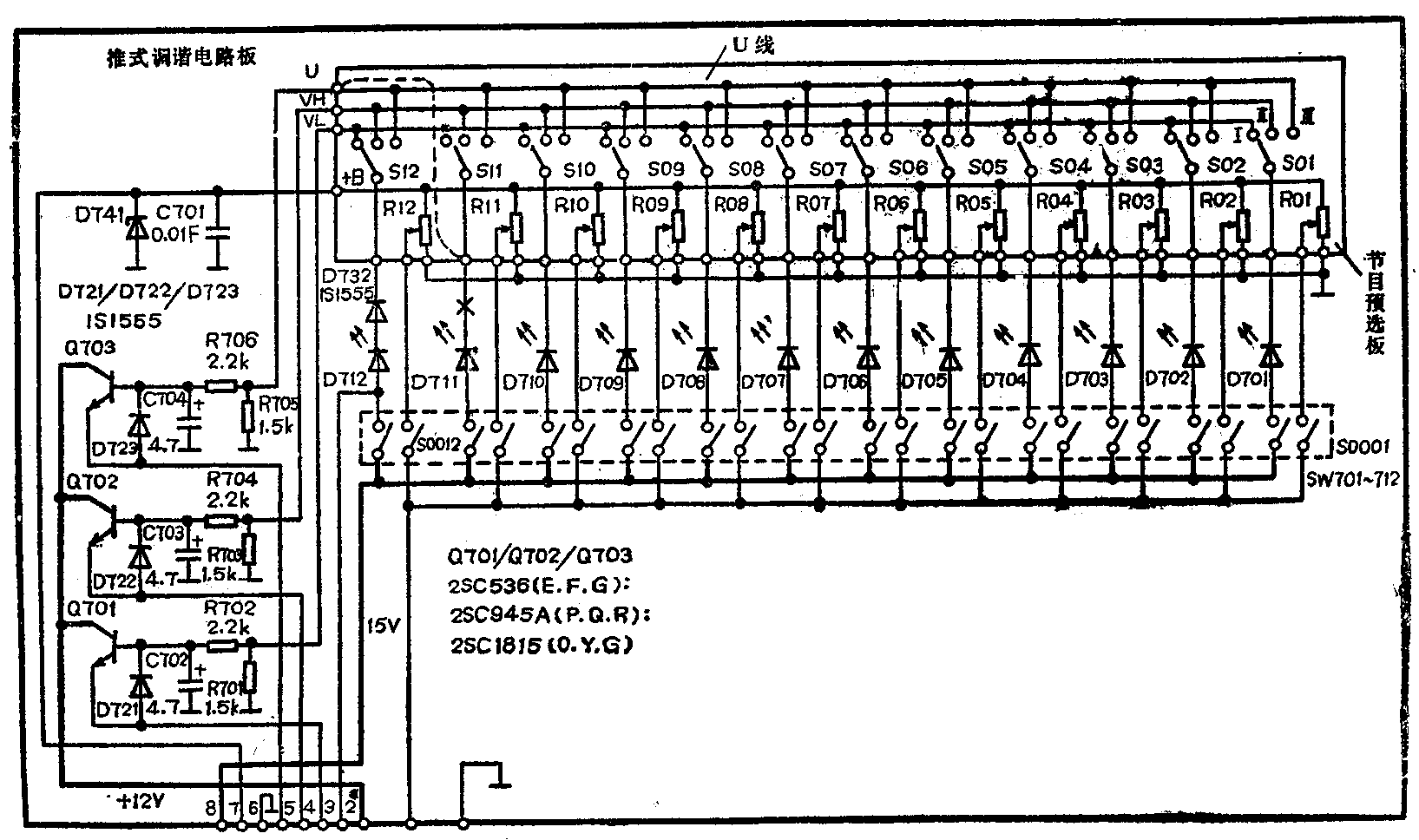

在推式调谐电路板上，S0001～S0012为节目记忆开关，S01～S12是频段选择开关（见附图）。按下任一记忆开关（如S0001），将对应的频段选择开关（S01）置“Ⅲ”位，15伏电源经记忆开关、发光二极管和频段选择开关，使节目预选器内U线得高电位，经电阻R706，去控制Q703基极，使其导通，在Q703的发射极得到12伏电位，向高频头UHF提供工作电压。调节对应的频率选择器（R01），就可以收到UHF的某一频道的节目。根据电路的工作原理，先测量Q703基极电位，结果为零。U线上也无高电位。再测量S01开关动点到U点的电阻值，发现呈开路状态，这说明节目预选器内U线有断路现象。将S01和S12都置“Ⅲ”位，测得S01和S12的两动点之间是相通的，这说明断路点位于S12和U点之间。这段印制电路因采用特殊导电材料，无法焊接，U点引出脚是铆接的，电路又很细，无法采取接通措施。如果能买到一个配套的节目预选器，可更换，但很难买到。如果买一个，在经济上也不合算，因为该节目预选器是12通道的，在预选节目数量上有余，所以设法牺牲第11通道来补救断路问题。因第12通道用于放录象，除了它，就数第11通道比较靠近U点了。将S11固定在“Ⅲ”上，把打有“×”的地方断开，并在A点和U点之间焊一短路线（见图中虚线所示），使U线通过S11与U点接通，经此方法修理后节目预选器1～10通道和12通道均可正常收看节目。(施六明)
