故障现象：屏幕上只有暗淡无光的彩色图象，调节亮度电位器不起作用，伴音正常。

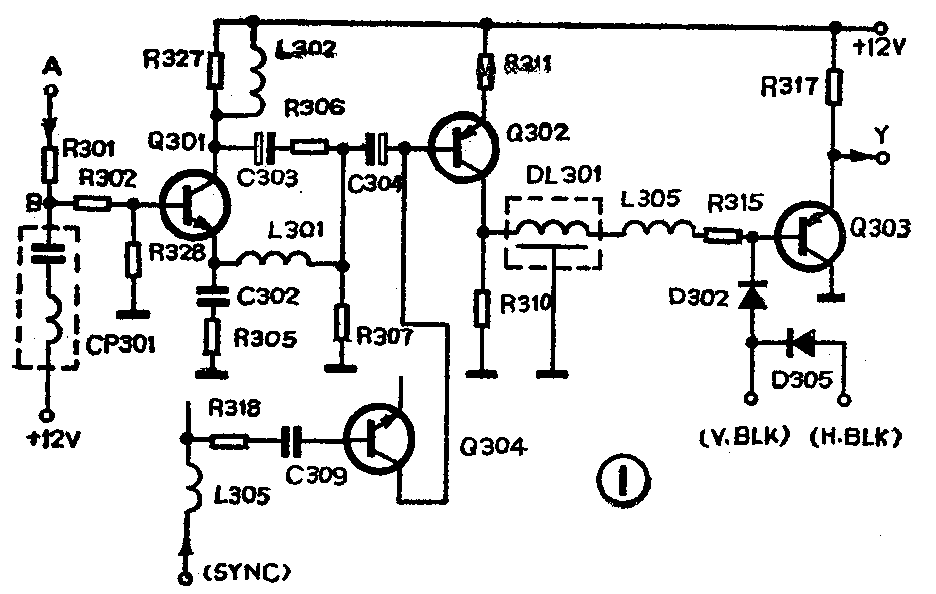

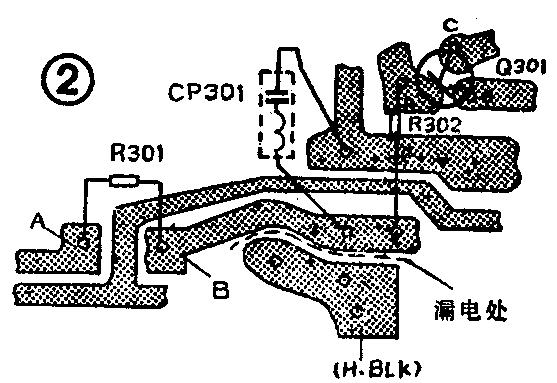

分析与检修：根据现象，初步分析故障出在亮度通道至显象管之间的电路中。首先检查视放输出级+200V电压和加速极+300V电压，均正常，说明高压电路没问题。进一步检查亮度通道（见图1），发现Q303发射极对地电压为7.6V，基极对地电压为8.7V，该管发射结反偏处于截止状态，调节亮度、副亮度电位器，均不能改变其截止状态。测量第一视放Q301各极对地电压，基极为9V，发射极为8.3V，集电极为11.8V，与原电路图中标出的电压差别较大。逐个检查Q301～Q304，4只晶体管和各二极管均正常，进而检查管子周围各电阻、电感元件，未见异常。怀疑电解电容C303、C304漏电，但用新品代换仍不能排除故障，最后只好采用示波器从彩色全电视信号输入端（图1中A点）逐点检查信号波形，发现A点波形正常，而B点却出现一个比A点幅值高约4倍的脉冲信号。该信号叠加在亮度信号上，频率为15625Hz，经R302加到第一视放Q301基极。故障很可能就是这个脉冲引起的，于是进一步检查该脉冲的来源。依次断开R301、4.43MHz滤波器CP301和R302，B点脉冲波形依然存在。此时B点已成为一个与其它电路脱离的孤立点，仍有脉冲，使人难以理解。考虑到有两个行频脉冲加到亮度通道有关电路，一个是色同步选通脉冲（SYNC）加到箝位电路Q304基极，一个是行消隐脉冲（H．BLK）加到第三视放Q303基极，将两个脉冲信号输入线从解码亮度电路板分别摘除，当后者从电路板上（H．BLK）端子去掉后，B点脉冲不复存在，说明B点脉冲是由行消隐脉冲引入。仔细观察印制电路板上走线，发现B点铜箔位置与H．BLK端子焊点铜箔位置相邻（见图2），怀疑其间漏电，于是就用小锉将铜箔相邻处的绝缘漆去掉，然后用纯酒精清洗，烘干，再开机后，图象恢复正常。
结论：由于线路板铜箔之间漏电，正向的行逆程脉冲经R302串入第一视放Q301基极，经Q 301放大后的脉冲经C304耦合到Q302基极，由 于脉冲幅度足够大，使Q302工作在非线性区，集电极电位比正常值（5.8V）高出约3V，因Q302与Q303直接耦合，使Q303反偏截止，造成上述的故障现象。（张文华 高霄）
