现在市场上出售各种各样的指针式石英电子闹钟，它们造型美观、走时准确、耗电省，深受消费者的欢迎。但也发现有的石英电子闹钟存在一些缺点，如闹点时闹声太轻，而且止闹不方便（要打开后盖）等，为此，本文介绍改进的方法，即在不更动走时系统的基础上，只稍动一下钟内的闹点电路，并安装一个附属装置，就可克服上述缺点。
附属装置能放大响闹声。石英钟响闹后只要在本装置前（300mm左右的范围内）挥挥手，石英钟立刻停止响闹，隔1分钟后又会响闹，再挥手它再一次停闹，直至该电路停止工作。
本装置的电路见图1。当电子钟走到响闹时刻，原机芯中的闹点触点K\(_{1}\)闭合（该触点接通约2分钟），BG5有基极电流且I\(_{b}\)>Ics/β，BG\(_{5}\)饱和，本电路开始工作，IC1（1／2 556）的⑤脚输出低电平（常态），继电器J\(_{1}\)吸合，j1-1J\(_{1}\)-2触点闭合，机芯中的IC的闹点音乐电路工作，闹点音乐信号经BG6、BG\(_{7}\)的放大推动扬声器发出响亮的闹声。由D3、BG\(_{1}\)组成反射式红外线光电探测头。1／2 556、R9、R\(_{1}\)0、C7组成一个频率为38kHz的振荡器，556的⑨脚输出一个38kHz的方波，使D\(_{3}\)发射出被38kHz调制的红外线。当手靠近该光电探测头时，从手表面反射回来的红外线被BG1接收放大，经BG\(_{2}\)的选频，使BG3的U\(_{c}\)上升，BG4由截止变为饱和，输出一个低电平，触发由1／2 556、R\(_{11}\)、C8组成的单稳态电路，使IC\(_{1}\)的⑤脚输出高电平（暂态），继电器J1释放，触点j\(_{1}\)-1j1-2断开，Y停止响闹。本单稳态的暂态时间约70秒，即挥手停闹后1分钟还会再一次响闹，再挥手它再次停闹直至K\(_{1}\)断开，电路停止工作。K1断开后，BG\(_{5}\)的Ib为零，流过c、e的电流即整个电路的电流仅仅是I\(_{ceo}\)，由于BG5是硅管，它的I\(_{ceo}\)极小，所以平时该电路不消耗电能。

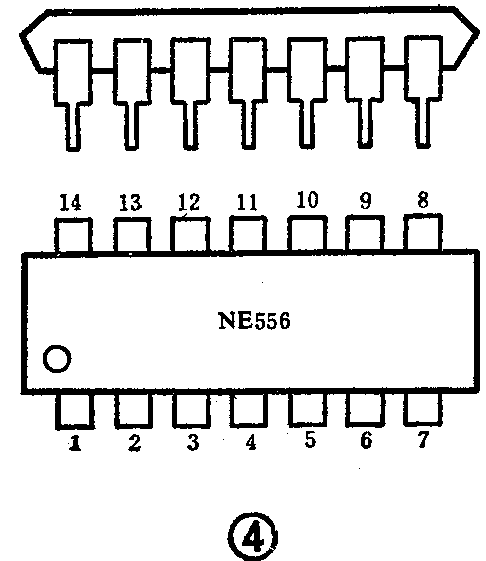

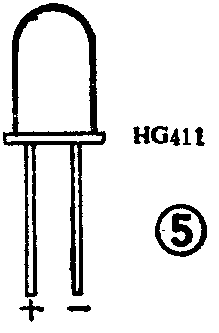

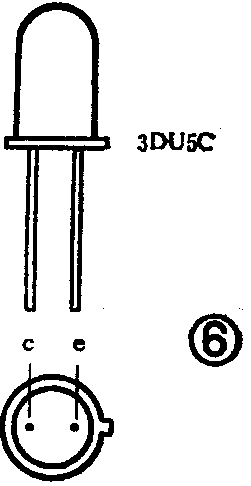

本电路中的IC\(_{1}\)采用双极型556集成电路（见图4），或者用两块NE555集成块。红外发光管用HG411型（见图5），BG1采用3DU5C型光敏三极管（见图6），如果用红外对管中的光敏二极管还需加一级放大。BG\(_{2}\)、BG3、BG\(_{4}\)、BG6如换用其他管子时应注意β≥120，BG\(_{5}\)要求采用硅管ICM≥500mA，β≥150，BG\(_{7}\)要求ICM≥200mA。继电器用JZC－21F／006型或其他工作电压为6V的小型继电器。L\(_{2}\)在1／8W电阻上用φ0.08mm漆包线绕60匝，L1在TTF－2型中频变压器的磁芯上用φ0.07mm漆包线绕400匝，并加上原磁帽，屏蔽壳，也可用电感量为5mH左右的成品电感。

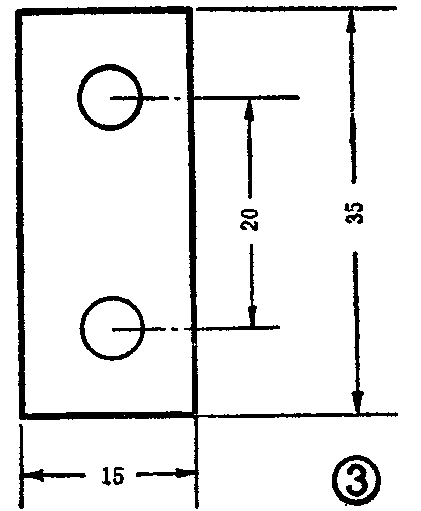

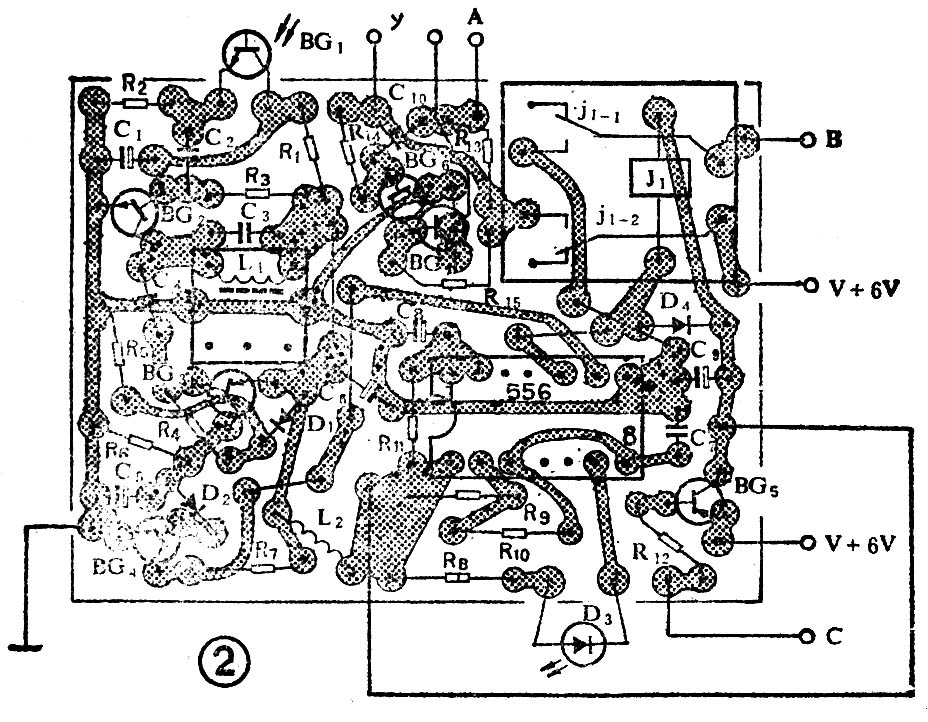

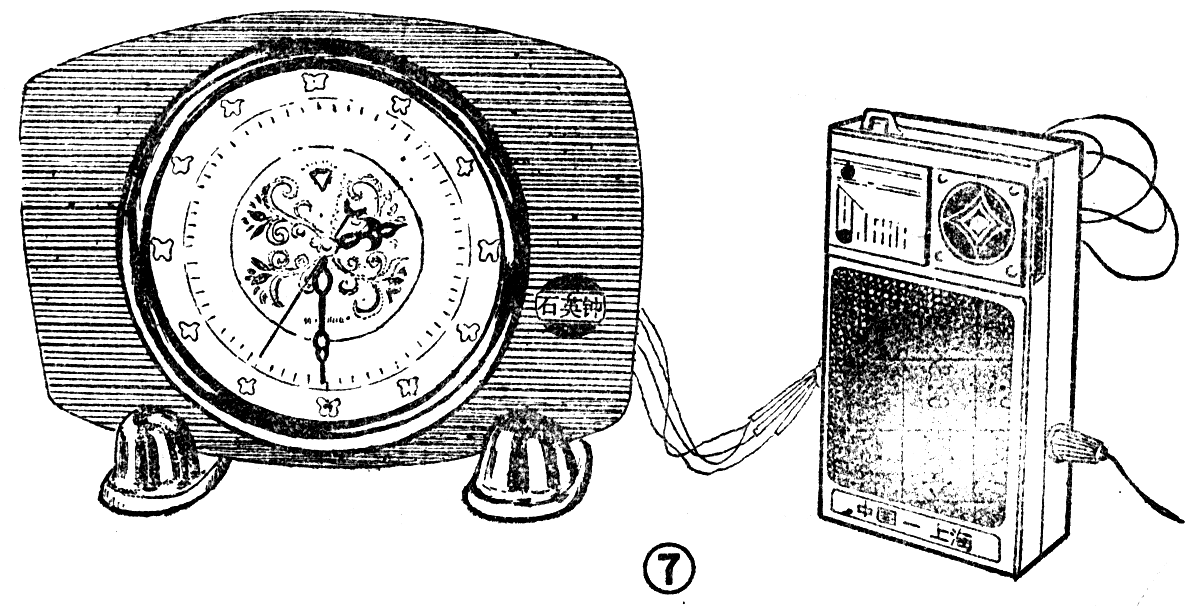

本电路要安装好反射式红外线光电探测头，发光管D\(_{3}\)与受光管BG1置于同一方，平时受光管接收不到D\(_{3}\)发射的调制红外线，其他杂散的光线由于接收电路有选频作用，不会窜入，只有遇到反射物时才能接收到D3发射的调制红外线。找一块黑胶木块或其他不透光的长方体，钻两个φ6.5mm的孔，一个放置发光管，另一个放置光敏三极管，尺寸如图3所示。电路调试时先短接BG\(_{5}\)的c、e极，断开D3这时BG\(_{2}\)的UC为6V，BG\(_{3}\)的UC≤0.1V，继电器J吸合，否则应检查电路有否装错或元件是否合乎要求，然后接上D\(_{3}\)，在探头前放一个物体，此时BG3的U\(_{C}\)在0.7V左右，继电器J释放，过1分钟后再吸合。再仔细调节R10或L\(_{1}\)、C4使该探头有一定的灵敏度，一般在探头前300mm左右，挥手能动作就可以了，灵敏度太高容易发生误动作。如单稳态的时间不够长可增大R\(_{11}\)或增大C8的容量，C\(_{8}\)的漏电流应选小一些为宜。最后断开短接BG5管c、e极的线，打开电子钟的机芯盖，虽然机芯有各种形式但大同小异，找出闹点触点K\(_{1}\)和闹点音乐输出晶体三极管的c极，在图1打“×”处划开印板电路，焊出四条线，从后盖的孔中穿出接上电路。把本装置放在指针式石英闹钟旁，见图7，这样一个挥手即停闹的电子钟就制成了。(周富发)
