电路集锦

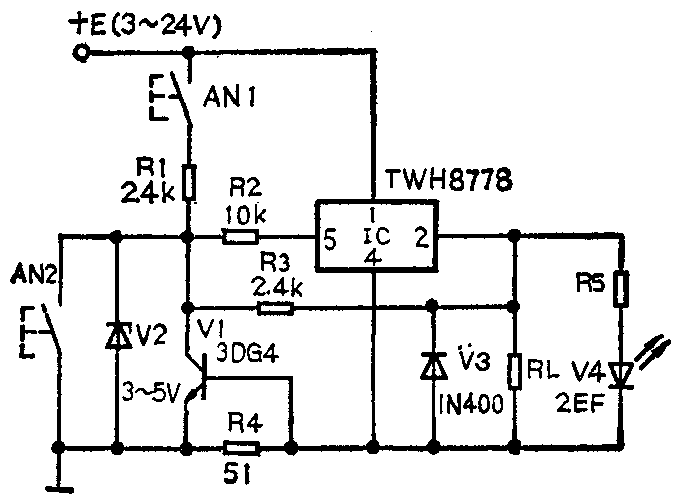

一个由弱信号控制大电流输出的开关集成电路TWH8778组成的电子保护开关，如图所示。按动启动按钮AN1后，IC的5脚得到开启电压使它的1、2脚接通，负载RL通电。此时经R3反馈使5脚得到开启电压使1、2脚一直接通。当负载发生过载或短路时，R4上压降增大使V1导通，使IC的5脚对地电压小于开启电压，则1、2脚断开使负载断电。当正常工作过程中需要断电时，只要按一下按钮AN2即可。(沈绍雷)

图示为一个单向脉动交流保护电路。当外加交流220V正常时，图中A、B两点间可得到约为6V左右直流电压。此时C、D两点分别为低电位和高电位，继电器J释放使它的常闭触点J1吸合，接通负载的电源。反之，当外加电源电压为脉动单向时（用双向晶闸管作电子开关时有时会出现单向导通而输出脉动单向电压），则C、D两点分别为高电位和低电位，使J吸合而J\(_{1}\)释放，就切断了负载的供电电源，从而保护了负载的安全，这里主要指感性负载（如电视等）。(杨光)

无源倍频器具有设计简单和电路间相互影响小的优点，常常被电路设计者采用。这里向读者推荐几种无源倍频器电路。

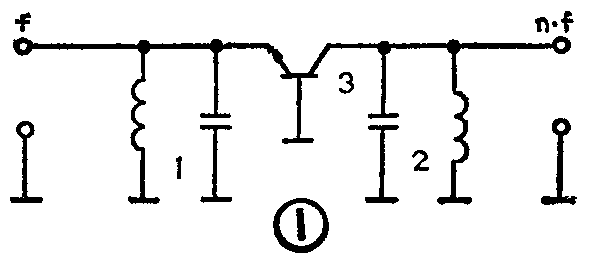

图1为用1只三极管的n倍倍频器，发射极和集电极分别连接输入和输出回路。输入回路对所需的n次谐波呈现低阻抗，输出回路取出n次谐波信号，同时抑制其它谐波。

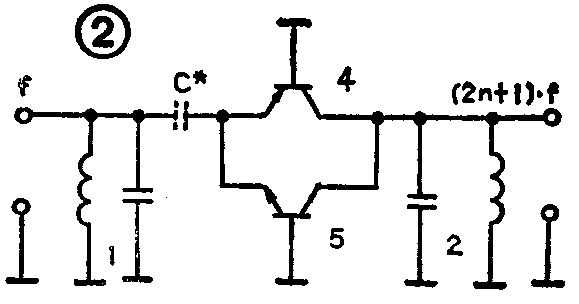

图2所示电路使用并联互补晶体三极管。该电路产生奇次谐波，同时抑制偶次谐波。

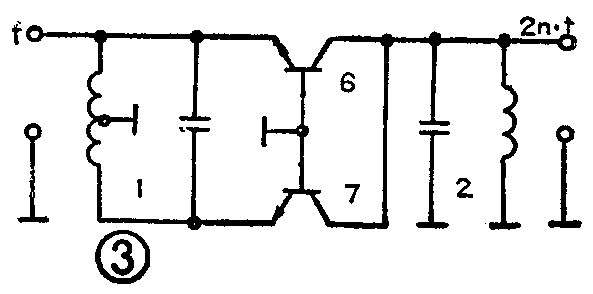

图3所示电路的输入回路为一个平衡——不平衡变换器，两只同型号三极管对称地馈送信号。电路实现偶次倍频。

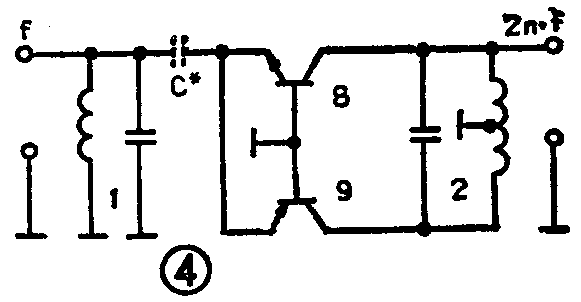

图4所示电路的输出电路为一个平衡——不平衡变换器，采用互补三极管，该电路实现偶次倍频。

以上几种电路中三极管工作完全同无源元件一样，不需加工作电压。最大优点是在较高次数倍频时效率高，另外使用互补三极管电路时，若在发射极加入电容器C*，可使无用谐波得到极大的抑制。(倪建平 编译)
