低音增强电路，简称XBS电路。它的作用与等响度控制电路相仿，但由于XBS电路为有源控制，所以它比等响度控制的效果更为明显。该电路并不复杂，故而仿制极易成功。

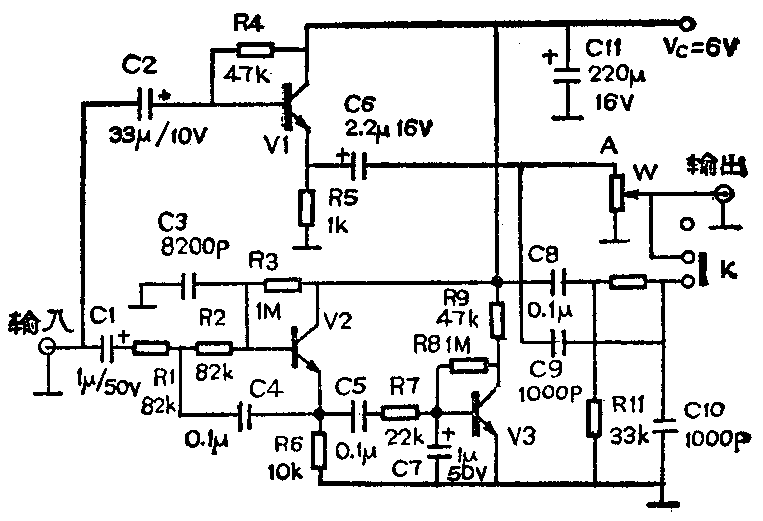

一、原理 电路如附图所示（图中只划出一个声道），输入信号分成两路，一路经射极跟随器V1的发射极输出至音量电位器，另一路由V2、R1、R2、C4、R6等组成一个有源低通电路，其转折频率为90Hz左右，将100Hz以上的信号以每倍频程12dB斜率衰减，输出经C5、R7耦合至V3进行放大。放大后的低频信号再经C8、R10、R11、C10及K送入音量电位器的中心头。在K接通，电位器中心头处于3／4位置以下的小音量状态时，低频信号得到充分的提升。当电位器中心头移至最高点时，XBS电路基本不起作用；当电位器中心头移至最低点时，信号全部短路入地。
二、制作 图中的三极管宜用低噪声、高β型的晶体管，如2SC904、2SC1815等。所有的阻容元件误差应在5％以内。电路中除电解电容器外以涤纶电容器为好。在元器件焊接无误的条件下可通电试验。总电流（双声道）约5～6mA，一般无需调试即可使用。将线路板固定于空处（双声道尺寸为65×70mm\(^{2}\)），照图引出开关线即可试听。小音量时，开关K合上，顿觉低音浑厚丰满；若断开XBS电路，则索然无味。该XBS电路可改善任何音响设备的低端频响，并能抑制有害的次声波信号。（黄志田）
