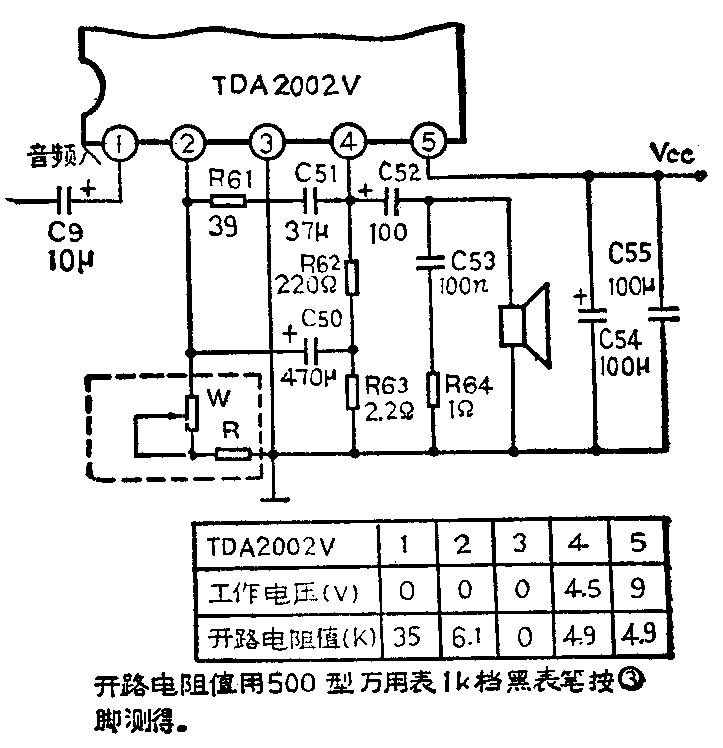

一台收音机，接收广播信号时，声音小且音质沙哑失真，但收到的电台没减少。测量其音频输出功率只有0.03W左右，而正常值应为3W（供电电压为9伏）。该机音频功率放大器使用的是意大利SGS公司生产的5脚V型引线排列的TDA2002V集成电路。电路原理见下图所示。用万用表10伏DC档检查TDA2002V的各脚电压时，发现其④脚电压只有0.5伏左右，与正常值4.5伏相差较大，检查外围元件未发现异常现象，估计故障是因集成电路内部个别元件损坏引起的。笔者采用重新调整中点电压的方法，对TDA2002V进行修复，获得成功。现将修理方法介绍如下：先在TDA2002V的②、③脚间加接一只22kΩ电位器和一只保护电阻R（1kΩ）（见图中虚线方框所示），调节电位器的阻值，使④脚与地间的电压上升为4.5伏（这时喇叭里的声音恢复正常，且沙哑失真现象也基本消除），然后拆下W和R，测得总阻值约为3kΩ，用一只1／8瓦的同阻值固定电阻焊在②、③两端即可。这时实测输出功率已上升为2.8W左右。经过半年多的实际使用，证明效果尚可。附表为TDA2002V各脚电压、开路电阻值，供检修时参考。（孙余凯）
