金星牌C56—402型彩电故障检修一例

故障现象:无光栅无伴音。

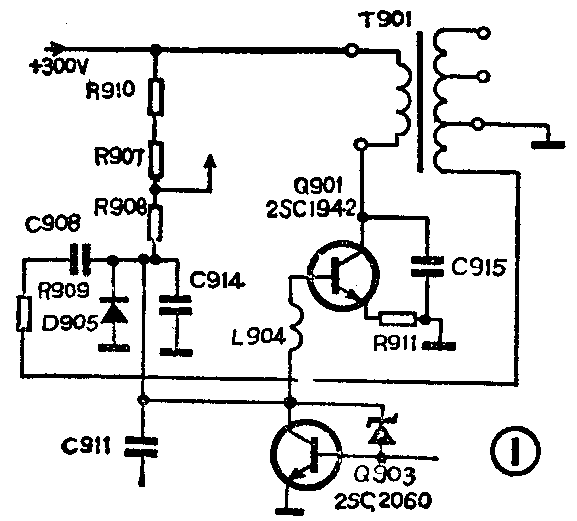

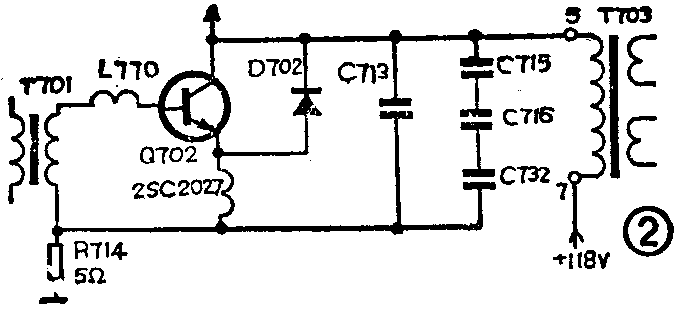

检修:开壳检查,电源保险丝F901已熔断,初步分析电路中存在有短路性故障。首先检查电源调整管Q901和行输出管Q702,发现Q901的cb结击穿了,Q702完好。进一步检查+58V和+118V输出端均无对地短路,于是换上新的调整管和保险丝。接通电源仍无光无声,但保险丝未烧,测量Q901集电极电位(见图1)约为+300V,正常值应为+250V,说明开关电源未振荡。关机检查Q901周围元器件,发现Q903的ce结击穿,其它元器件都正常,由此可知电源不振荡原因是Q903损坏引起。因为来自开关变压器的正反馈信号是经R909、C908和L904加到Q901基极的,由于Q903击穿,使该信号被短路接地,致使开关电源停振,无电压输出。更换Q903,重新开机,开关电源工作,喇叭中有噪声,但仍无光栅,且开关变压器“嗷嗷”叫。为确定行输出管Q702是否工作,测量其发射极电阻R714(5Ω)两端直流电位(见图2),实测该电位为+6V,可算出射极电流为1.2A,正常工作电流应为300多毫安,说明行输出负载有短路故障。立即关机检查,Q702很热但未损坏,阻尼二极管、逆程电容以及行输出变压器T703外围低中压整流器件均正常,最后判定T703内部短路,更换T703后,声光皆恢复正常。

图1
图1 🔍原图 (577×521)
图2
图2 🔍原图 (683×313)

夏普C-1814MK彩电“三元”故障检修两例

例1:现象为开机后图象与伴音能正常维持数秒钟,随之出现“三元”故障。

分析与检修:由于该机能在刚开机时能维持数秒钟,说明是有元件变质(变质元件在加压后被击穿)。因此,采用直流电阻检查法往往效果不大。而造成这类故障的原因最常见的是工作在高电压或大电流下的元件。先检查行输出管Q\(_{6}\)05,测得其性能良好,断开115V供电回路中的电感L702,开机测得整流二极管D\(_{7}\)07输出端电压正常而且稳定;这说明开关稳压电源及D707以前的电路工作均正常。在检查中发现滤波电容C\(_{722}\)及115V稳压二极管D708温度异常。焊下C\(_{722}\),测得该电容充电现象时有时无,对D708进行逐步加压,当加到110V时D\(_{7}\)08击穿,证明该稳压管确为“软击穿”。将滤波电容C732(100μF/160V)及稳压二极管同时更换后,故障排除。

例2:开机现象为通电时能听到微弱“吱吱”叫声,数秒钟后消失。

分析与检修:开机后测得IC\(_{7}\)01的脚电位有300V,④脚出现负电位(正常时应为正电位),根据笔者摸索的经验发现:IC701的④脚出现负电位时,开关稳压电源电路与自激反馈电路一般无故障,而是电源负载中存在严重漏电或有短路。

因此,着重检查行扫描电路。测得行输出管Q\(_{6}\)05的c极对地电阻不足10Ω,说明电源输出端存在短路故障。焊开R637一端,行管c极对地电阻仍无变化,断开Q\(_{6}\)05的b极与c极,测知该管没有击穿;因此,怀疑行逆程电容击穿。焊下逆程电容C622与C\(_{623}\),查出C622(1600pF/1.6kV)已击穿短路,更换C\(_{622}\)开机,故障排除。(唐广徽)
