本文介绍的电视遥控器有3种功能：控制电源开关、预选10个电视频道和控制音量大小。用数码管显示频道号数，发光二极管显示音量大小的级数（6级）。适用各种型号具有电调谐的电视机。

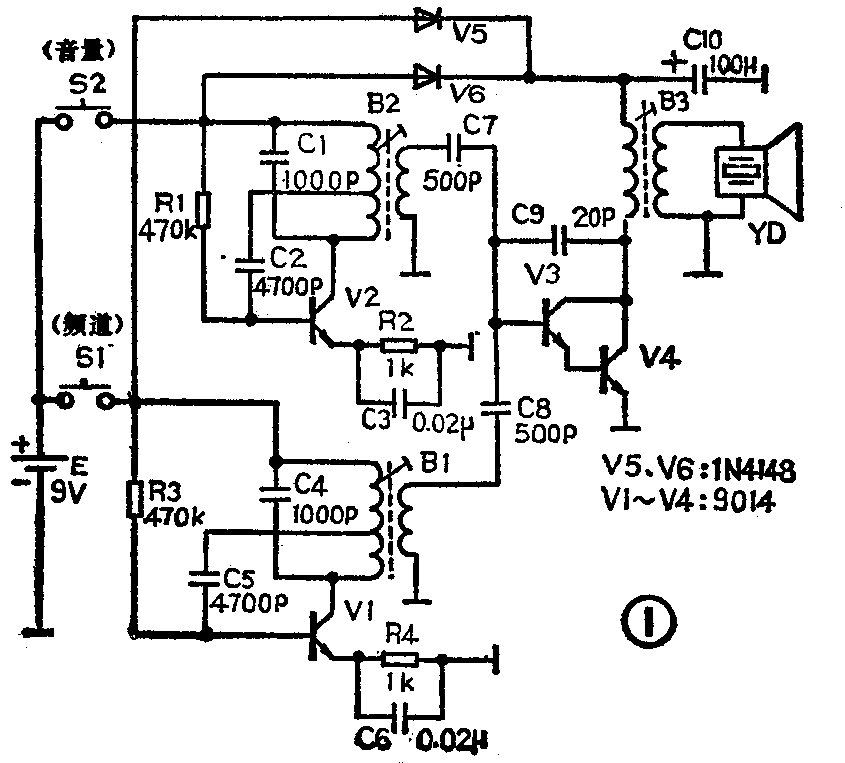

遥控载体使用超声波，频道切换使用超声频率为42kHz，音量大小与电源开关控制使用38kHz，共用一对超声探头。发射器电路如图1所示。按开关S1时，三极管V1同谐振回路（B1、C4）产生42kHz超声振荡，经V3和V4推动超声探头YD，发出频道切换控制信号。按下S2时，V2、B2和C1回路产生38KHz超声振荡，也通过V3和V4去推动YD，发出控制音量大小及电源开关的信号。

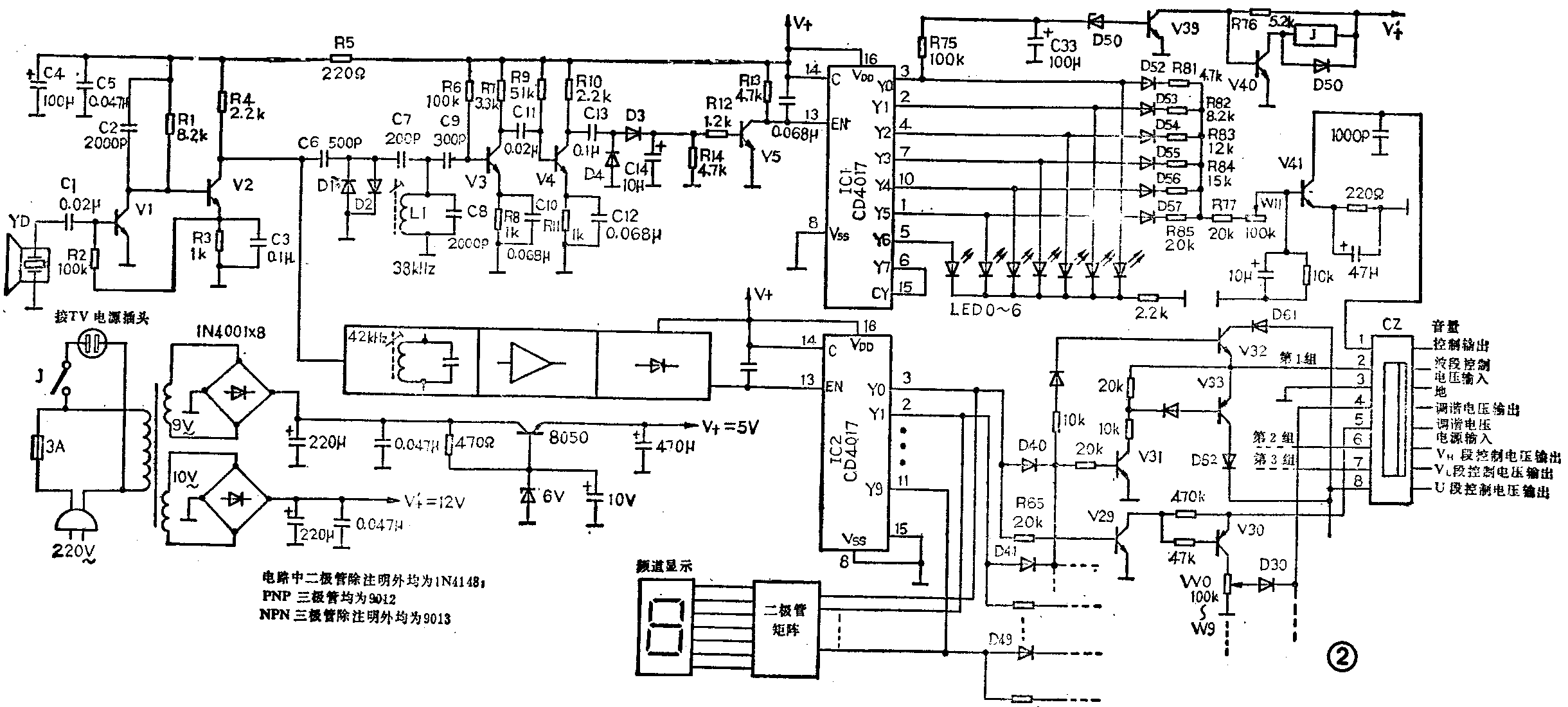

接收电路如图2所示。超声探头YD接收的信号，经V1和V2放大、L1和C8回路滤波、V3和V4放大以及D3和D4检波后，产生一个直流电压使V5导通。图2下边方框内的电路与上述电路完全相同，只是滤波器中心频率不同（图中已标出）。每当按下S1或S2时，在开关集成电路IC1或IC2的13脚便得到一个下跳脉冲，即为频道或音量的控制信号。IC1作电源开关和音量大小控制。音量控制是通过输出管V41作可变电阻，接到电视机音量电位器的非接地端来实现的。IC1的Y0～Y5输出端接不同电阻（见图2），再通过R77、W11接到V41的基极。当S2依次按动使Y0～Y5出现高电位时，使V41的导通程度不同，则ce间呈现的电阻不同，由此完成音量大小的控制。电位器W11用作音量粗调，发光二极管LED－0～6分别接到输出端Y6～Y0，作音量大小的级数指示。
当Y0端输出为高电位时，经R75对C33充电，约经4秒钟后使V39导通，则V40截止而继电器J释放，从而切断了电视机电源。利用这4秒钟的延时，可以在不需要关机时跳过这一状态。
IC2用作频道切换控制。当按动发射器上的开关S2使Y0端输出为高电位时，V29和V30导通，由电位器W0调定选台的调谐电压，通过信号输出插座CZ第4脚给出。Y1～Y9端与Y0端的工作状况相同，因有W0～W9共10个电位器，可预选10个频道的电视节目。同时，当Y0端为高电位时，V31～V33也导通，由CZ的第8脚给出U段的波段控制电压。与V31～V33构成的电路的相同电路共有3组，分别完全U、VH、VL三个波段的控制电压输出。通过接在Y0～Y9输出端的二极管D40～D49的不同组合，可适当分配在三个波段中的频道数。本机在出厂前将1～5号频道设置在U段，即Y0～Y4端外接的二极管D40～D44的负极接在一起，再接到由V31～V33组成的电路的输入端。6～8号设定在VH段，即Y6～Y7端经D45～D47接到第2组电路输入端。9、10号设定在VL段，即Y8、Y9端经D48、D49接第3组电路的输入端。用户也可根据当地电视台频道的实际情况进行变更。Y0～Y9端接在二极管矩阵电路的输入端，推动七段LED数码管显示出频道的号数。
该机波段控制电压有两种输入方式：一种为+12V电压；另一种为零伏（即接地）。波段控制电压由CZ的第2脚输入，当控制电压为+12V时，经V33和D62再由CZ的第8脚给出U段控制电压。同样从CZ的第6、7脚分别给出VH和VL段控制电压。当控制电压为零伏时，CZ第2脚为地电位，则CZ的第6、7、8脚经各组对应管子至CZ第2脚接地。由此可适应电视机的两种控制类型。

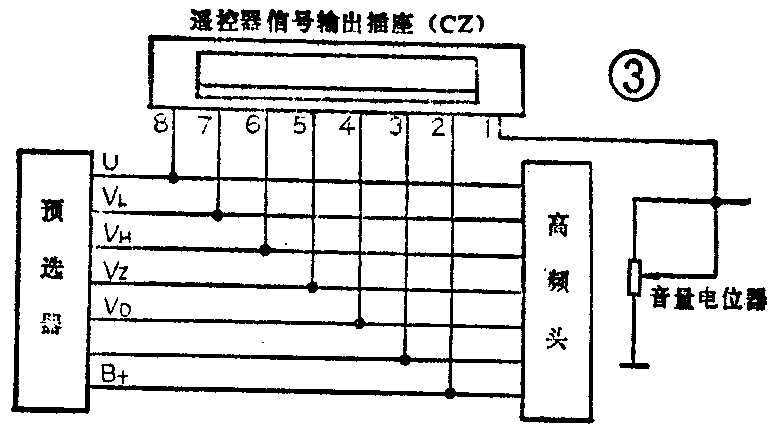

遥控器与电视机之间通过一个8脚插座CZ连接，一般接线如图3所示。采用并接方式，打开电视机后，把遥控器8根输出线接到高频头中对应点。音量电位器一般接到中心抽头处或非接地端。当使用遥控器时，电视机原来的频道选择开关应全部浮起，即处于断开状态。若将遥控器的输出插座拔掉，则不影响电视机原来所有功能。电视机的音量电位器应置于适当位置，以使音量控制有一个合理的范围。
安装时要避免带电操作，即断开电源进行操作。调台（调遥控器上W0～W9）时，一定要使用绝缘改锥，以防触电。（李文锋）
