循环彩灯

在晚会或娱乐场所，有时需要一种有流动变化感的彩灯。我们利用CMOS集成电路装成的自动循环彩灯设备，能产生这样的效果。

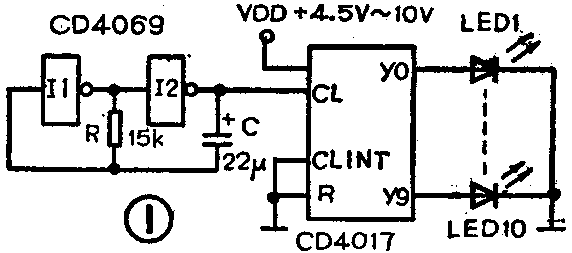

整机电路见图1。它由振荡器、循环计数器等组成，振荡器用两只非门组成，振荡频率由RC决定。所产生的一系列脉冲信号送至循环计数器脉冲输入端CL。循环计数器由十进制计数器组成。当振荡器输出正沿触发脉冲时，计数器计数，输出端由0～9位依次输出高电平信号，由这些信号来驱动后级彩灯。

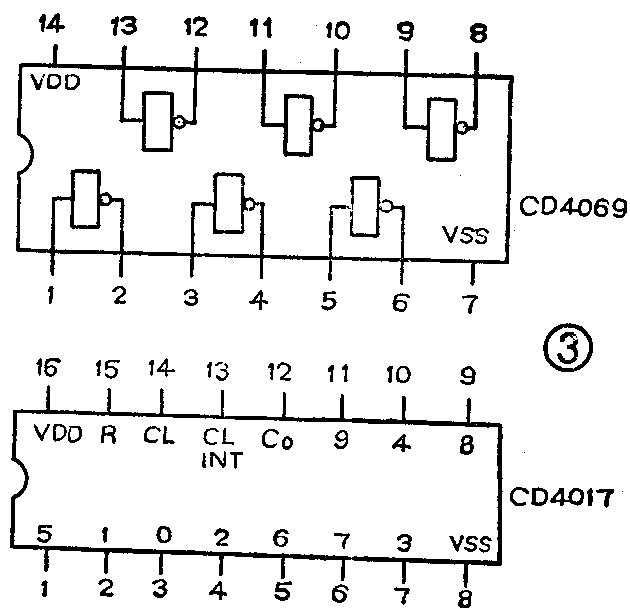

振荡器由CD4069六反相器中的两个反相器组成。彩灯的循环速度可由RC决定。循环计数器用CMOS成电路CD4017十进制计数器／脉冲分配器组成，发光二极管采用直径为3mm的那种。CD4069和CD4017的管脚排列见图3。

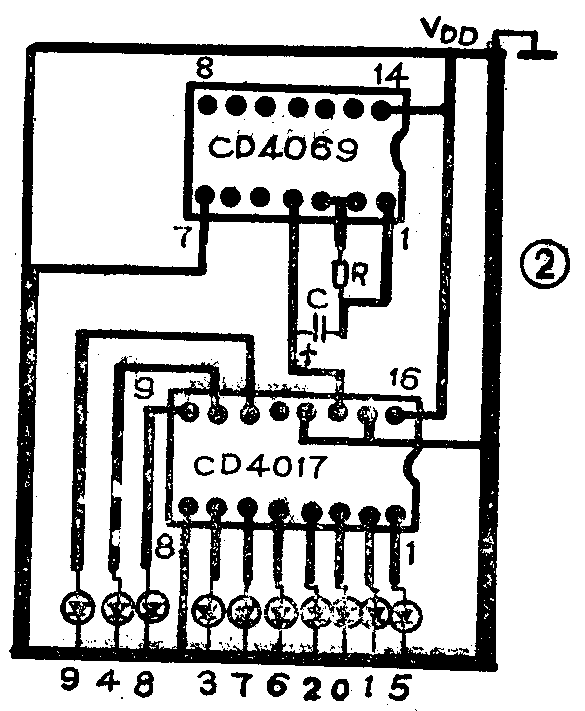

本机可按图2所示制作印刷电路板（l∶1），只要元件安装无误，无需任何调整就能工作。使用时，接通电源，彩灯便会依次闪烁。将这些彩灯按照自己所需位置编排，能够编成一个任意的闪烁群；按照顺序编排，就能象流水一样闪烁移动，非常有趣。（程国阳）
