电子示波器是电子爱好者经常使用的仪器之一，借助它可以观察所测量的电压或电流的各种波形和变化规律。
在电子示波器中，一个最主要的器件就是示波管，有了它才能把看不见的电气变化转为可见光迹（即波形）。下面简单介绍示波管的构造和检查其质量好坏的简易方法。
构造
正如我们用笔按一定规律在纸上描绘出所需要的曲线或波形一样，示波管要显示波形，也同样有上述“用笔按一定规律在纸上描绘”的类似过程。只是，此时的“笔”是示波管内的电子束；绘图的“手”是示波管内的偏转系统；而“纸”则是荧光屏。

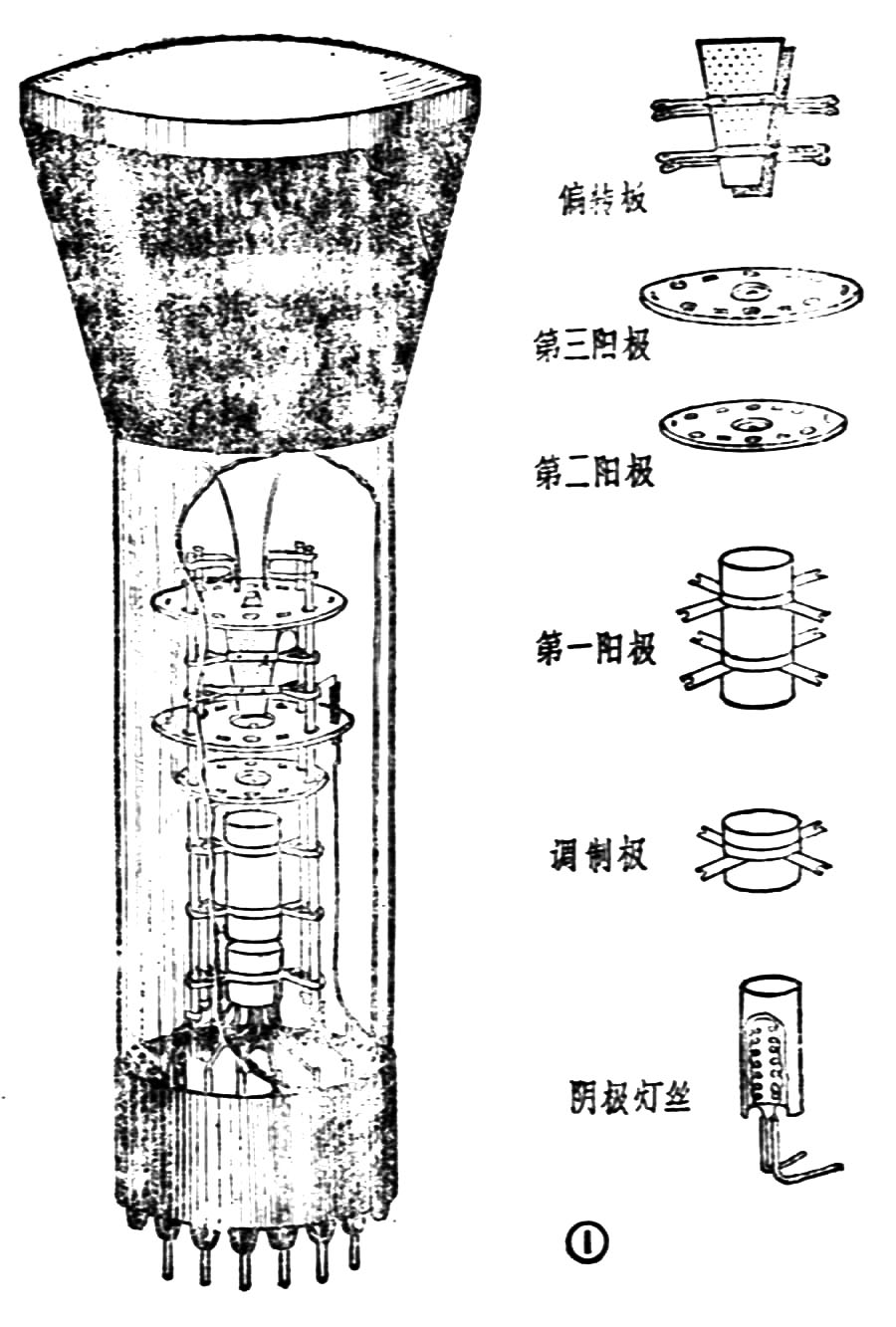

因此，按功能作用来划分示波管的内部构造就有：
（1）产生和形成电子束的系统，称为电子枪。
（2）使电子束按外加电压规律来产生偏转作用的偏转系统。
（3）把电子束描绘的轨迹转化为可见光迹的荧光屏。
1．电子枪：

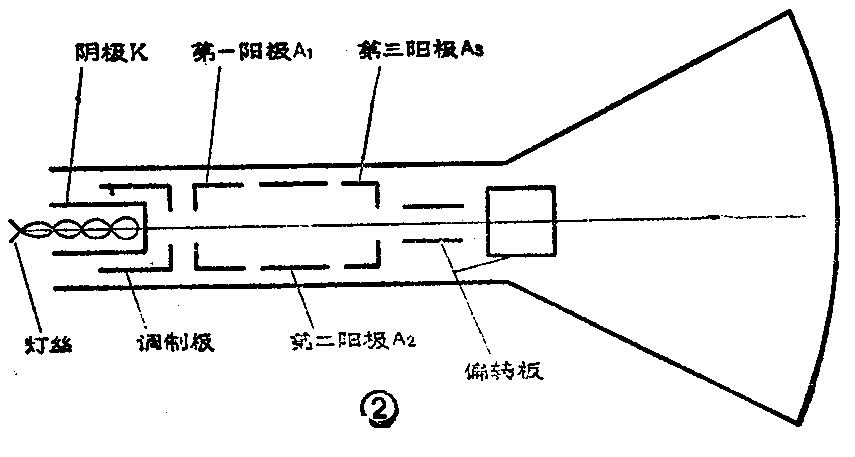

电子枪由灯丝、阴极、调制极、第一阳极、第二阳极和第三阳极构成。
阴极K，一般是一个镍杯，其外侧顶部涂有能发射电子的氧化物。阴极要发射电子，其发射部分必须热到足够的温度，所以在阴极中间装有由电阻丝构成的灯丝H，在两引出端间加上一定的电压后，灯丝发热，再间接加热阴极，该电压称为灯丝电压。
调制极G\(_{1}\)，是一个与阴极同轴的镍质圆筒，在其预部中心有一个圆孔。调制极对阴极处于负电位，调节这个负电位的大小，即可以控制阴极发射电子的多少，所以又称为控制栅极。
调制极的后面有第一阳极A\(_{1}\)、第二阳极A2和第三阳极A\(_{3}\)，它们都是由镍质圆筒组成。这些外形为圆筒状的电极依次排列在示波管的轴线上。
第二阳极A\(_{2}\)的电位介于阴极K与第一阳极之间。由于各电极不同电压的配合，相互间形成不均匀的轴对称静电场，对阴极发射的电子起会聚和加速作用，形成电子束。调节第二阳极电压的大小，可以使电子束恰好聚焦于荧光屏上，而得到较细的光点，所以第二阳极又称为聚焦极。
由于在第二阳极与调制极之间加入一个第一阳极A\(_{1}\)（它与第三阳极同电位，通常A1\(_{3}\)在管内已连接）。由于A1的屏蔽作用，调节第二阳极电压使电子束“聚焦”时不会影响“亮度”的变化。
第三阳极A\(_{3}\)起加速作用，加于A3的电压，对电子束射向屏幕的速度有很大影响，因此第三阳极电压V\(_{a3}\)称为加速电压，是示波管的重要数据之一。
2．偏转系统：

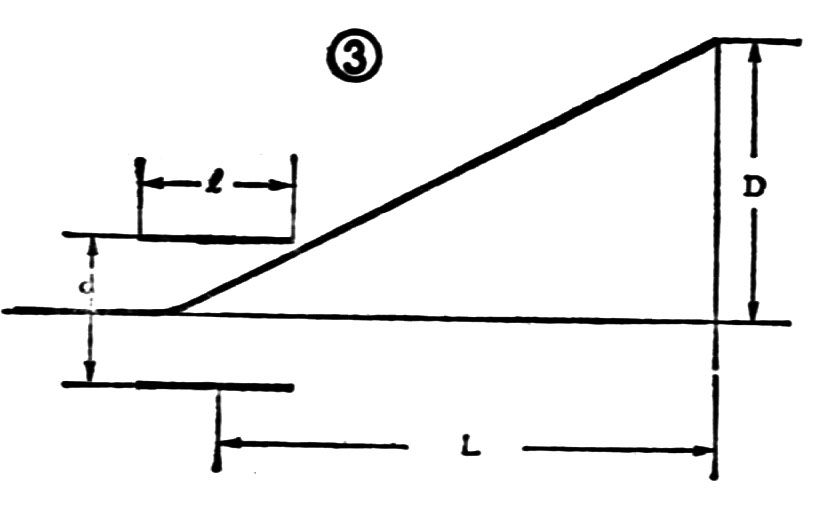

示波管的偏转系统通常是由两对在空间互相垂直的偏转板组成，它们位于电子枪之后。当偏转板加上了信号电压，电子束通过偏转板时，就会受偏转板间电场的影响而产生偏转，图③表示一对偏转板使电子束发生偏转的示意图。
3．荧光屏：
将荧光晶体涂于示波管顶端玻璃面上而构成荧光屏，当电子束冲击荧光晶体时，即能激发出可见光，于是电子束的偏转运动就在荧光屏上留下光迹，使人眼可以观察，进而可以记录。其发光的亮度与荧光晶体的发光效率、第三阳极电压（影响电子的速度）和调制极电压（影响电子束电流的大小）有关。
荧光晶体是一种特殊的经激发能发光的化合物，并有相对应的发光光谱（即光迹颜色）。当电子束停止冲击后，荧光晶体所发的光不是立即停止，而是按近似指数曲线的规律逐渐衰减，这种现象称为余辉。荧光晶体所发光的亮度由最大值衰减到它的1％所需的时间，称为余辉时间，根据不同的余辉时间和发光光谱，可将示波管的荧光屏分成3种主要类型：
短余辉：发光为蓝色，余辉时间小于1ms，宜于照相记录用，用符号A表示。
中余辉：发光为黄绿色，余辉时间介于1ms～100ms之间，宜于人眼观察，是最常用的，用符号J表示。
长余辉：发光为橙黄色，余辉时间大于100ms，宜于显示慢变化波形，用符号D表示。
示波管的简易检查
（1）观察荧光屏有无荧光粉脱落和荧光晶体被烧毁所造成的黑点。（2）仔细检查玻璃壳有无裂纹，特别是对一些管脚引出针直接烧焊在玻壳上引出的管子，尤应注意引出处有无裂纹。（2）轻轻摇动示波管，注意管内有否电极脱焊、晃动或碰击声。（4）按规定电压点燃灯丝，注意灯丝的正常亮度。如灯丝不亮，可能有严重漏气或灯丝已断，可用万用表检查一下。（5）各极加上电压，注意管内有否因慢性漏气造成气体电离而发蓝光。(施博琪)
