利用压电陶瓷片结合晶体三极管制作的简易压电蜂鸣器一般都要求直流低压供电。要想直接利用220V交流市电作为供电电源，则要外加整流、降压、滤波电路，这样势必使电路制作成本提高、体积增大。尤其是降压电路，采用电阻降压或采用电容降压，前者需较大功率的电阻且有电阻发热问题；后者电容耐压应在400V以上，这无疑对降低成本、缩小体积不利。下面介绍一个直接利用市电220V交流作电源的压电蜂鸣器，只需配用一只晶体管和一只电阻，电路简洁、声音响亮清脆，工作安全可靠。
工作原理：电路如图1所示。在交流输入正半周，三极管BG发射极为高电位，集电极低电位通过压电陶瓷片反馈极与主极片间反馈形成正反馈信号，使BG处于截止状态；在交流电输入负半周，同理，通过反馈极与主极片间形成的正反馈，使BG处于饱和导通状态。这样，BG以50Hz频率在截止与饱和状态间振荡，压电陶瓷片随之发出50Hz的蜂鸣声。

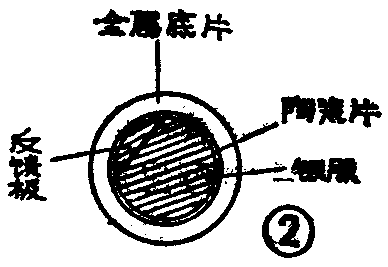

制作时：BG可选用3DG型，β≥20，BVceo≥15V即可。压电陶瓷片使用有反馈极的，口径大小无要求。如手头只有普通压电陶瓷片，可将压电片上的银层膜用小刀刻为互相隔离的两部分，面积小的部分可作为反馈极使用，如图2所示。（方彝立）
