这是一件有趣的电子玩具，外形见图1。在红绿灯模型的底座里，装着一只接收器；用来发送控制信号的，是一面用塑料薄膜制作的三角小旗。小旗一挥，红绿灯立刻随着跳变——假设原先发光的是红灯，现在红灯熄灭，绿灯放光；如果原先发光的是绿灯，那就关熄绿灯开亮红灯。小旗一次次来回挥动，红绿灯随着交叉跳变，控制的有效距离在1～2米间。
小旗只有手掌大，所谓旗杆不过是一支细竹签，怎么能用来发送遥控信号呢？原来小旗挥动前曾在头发上摩擦了几下，塑料薄膜带电了。带电物体移动时，周围电场就发生相应的变化，这就是小旗控制红绿灯变化的缘故。
电路简介

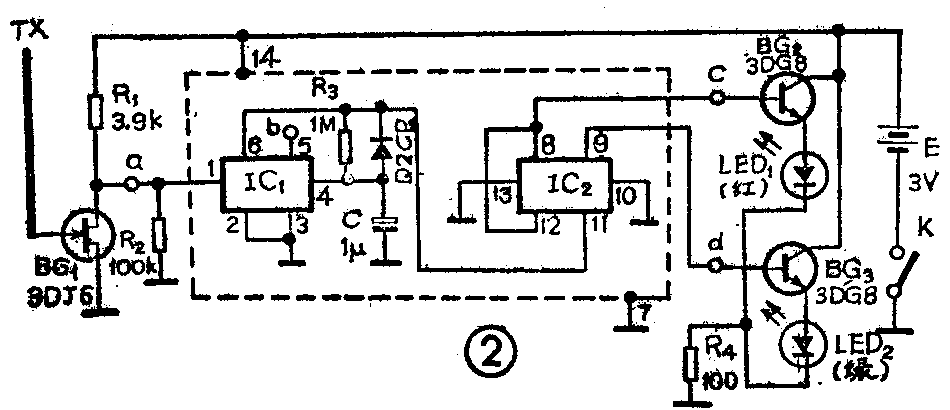

遥控接收器的电路见图2。BG\(_{1}\)（场效应管3DJ6）用来构成直流电压放大器，它的栅极连接着一段粗导线A，作为接收小旗所发信号的“天线”。平时，栅极电压几乎等于零，漏极电压低于1伏；在接收到遥控信号的短时间内，栅极电位下降，漏极电压跳升到1伏以上，作为一个控制信号，送向IC1的置“0”端（R端）。
IC\(_{1}\)是CMOS数字集成电路CO43中的一个D触发器（见图3），在这里把它连接成单稳电路来使用。CMOS电路在电源电压取3伏时，阈值电压约为1伏。平时，R端电压低于1伏，等于无信号，IC1稳定于“1”状态，Q-端电压几乎等于零；在BG\(_{1}\)送来一个脉冲的瞬间，IC1翻转为“0”状态。Q-端电压跳升到近3伏，经R\(_{3}\)向接于置“1”端（S端）的电容C充电，一会儿置“1”端电压升到1伏以上，IC1又被触发而跳回“1”状态。因此IC\(_{1}\)每当R端接到一个脉冲后，它的Q-端就输出一个脉宽约0.35秒的满幅度脉冲，送向IC2的CP端。
IC\(_{2}\)是CO43中的另一个D触发器，它的Q-端与D端相接，这样它就成为一个T触发器了，每当CP端接到一个脉冲时，输出状态就翻转一次。
IC\(_{2}\)的Q、Q-两输出端各接一个3DG8型三极管，把输出信号加以放大后，去驱动LED1（红灯）或LED\(_{2}\)（绿灯）使它们发出光来。在IC2处于“1”状态时，红灯发光；在IC\(_{2}\)处于“0”状态时，绿灯发光。
制作和调试

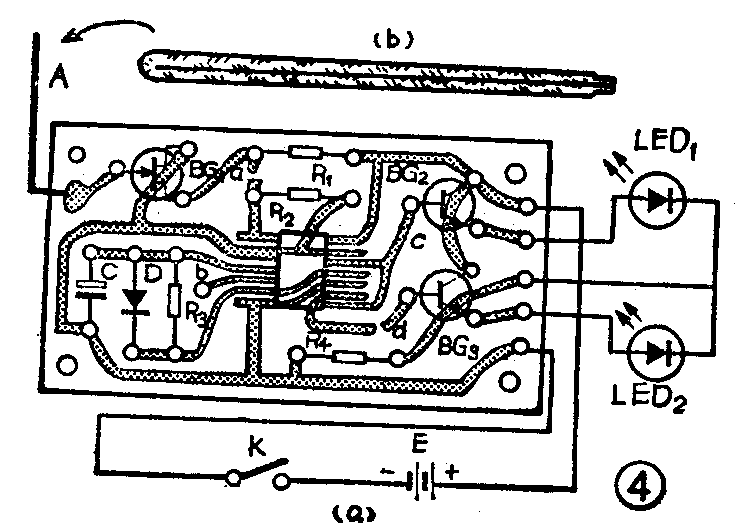

制作可参考图4a进行。印制板上a、c、d三点断开处暂勿接通。场效应管和CMOS电路都容易遭受静电损伤，焊接时，电烙铁的外壳一定要接通大地或待烙铁热后切断电源再焊。电源E用两节5号电池串联而成。天线TX用一根直径1毫米左右、长约40厘米的漆包线，外套黄蜡套管，只露出两端焊接点（见图4b），对折后直立焊在印制板上。
在调试过程中，如果要装拆印制板上的元件或接线，一定要切断电源才可动手。调试采取下列步骤：
1．检查红绿灯电路：先接一段调试用的临时接线：取长约8厘米的接线一段，两端剥出线头，一端焊接在印制板电源正极的接点上，另一端悬空。用这是空线头去接触BG\(_{2}\)的基极，红灯就会发光；去接触BG3的基极，绿灯就会发光。
2．试验单稳电路的功能：用接线把IC\(_{1}\)的Q端IC的第5脚）和BG2的基极接通，这时红灯应该会发光。试用前述的悬空线头去触一下IC\(_{1}\)的R端（IC的第1脚），红灯立刻熄灭，过了片刻又会自动开亮。
3．试验T触发器的功能：拆掉IC\(_{1}\)Q端到BG2基极间的接线，把印制板上c、d两处断开点连结好。试用临时接线的悬空线头一次次地去接触IC\(_{1}\)的R端，红绿灯当能随之交替明灭。
4．测试接收电路：测量BG\(_{1}\)漏极电压，在无信号输入时应低于1伏。如果电压过高，可能是受杂散电磁场干扰的缘故，可把印制板移到离交流电源线较远的空旷处试试，一般便能得到正常的结果。
5．试验控制有效距离：连上印制板上a点断开处，然后拿一片塑料薄膜，摩擦带电后，试在“天线”近旁挥动，红绿灯当会随着交叉跳变。逐渐拉开试验的距离，看在多远的范围内能指挥自如。
至于玩具的外壳，大家可发挥创造才能，自己设计。 (朱蔼初)
