一、单片集成电路收音机的安装

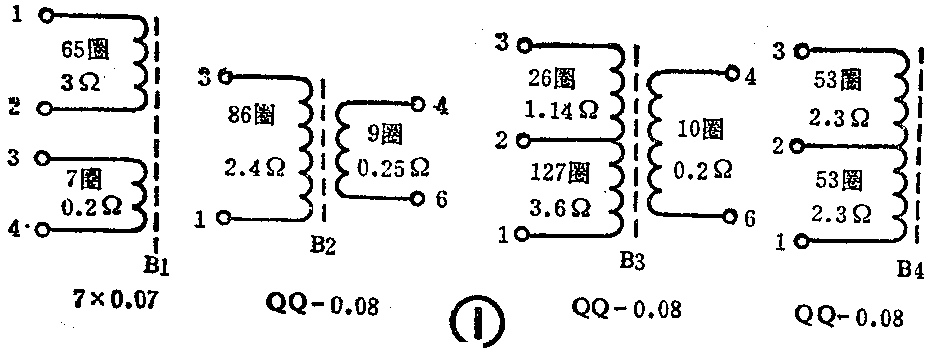

安装单片IC收音机时，首先要检查一下套件中的所有电阻器、电容器和电感器的数值和质量好坏，具体测试方法在本刊今年第4期39页中已有介绍。这里主要谈一下电感器的检查方法：本机电感元件有B\(_{1}\)2\(_{3}\)4\(_{1}\)为磁性天线。B2为中波振荡线圈，磁帽为红色。B\(_{3}\)4为中频变压器，磁帽颜色分别为黄色和白色。具体数据见图1。在检查时，测量一下各组线圈的电阻值（图1所示）是否正常，再检查每个变压器两组线圈之间绝缘是否良好。还要测一下B\(_{2}\)3\(_{4}\)各线圈与金属外壳绝缘是否良好。
因单片IC收音机不用调整直流工作点，所以整机安装时，所有元件可一次装好。按以下次序可使安装工作顺利进行：①最好能在焊集成电路处焊上一个16脚IC插座，这样做有利于保护集成块不被烫坏，也有利于收音机出现故障时检查和更换集成块。注意在焊接集成电路管座时，电烙铁头要挫尖些，焊接时最好使用松香焊剂，不易使用焊油等腐蚀性大的焊剂。而且不要把相邻两根管脚引线焊到一起。当管座焊完后要马上检查相邻两管脚绝缘是否良好。如发现有短路现象应马上排除，方法是：把电烙铁头上的焊锡甩净，然后多蘸点松香，边烫短路处的焊锡、边往两边管脚上带锡。一次不行可按上述方法再来一次，直到把短路处的焊锡烫开。
如果不用IC管座，应最后焊集成块。
②安装双连可变电容器、B\(_{4}\)3\(_{2}\)等几个大型元件，并把它们焊接好。
③按照原理图，从右到左顺序把所有电容器、电阻器焊好。

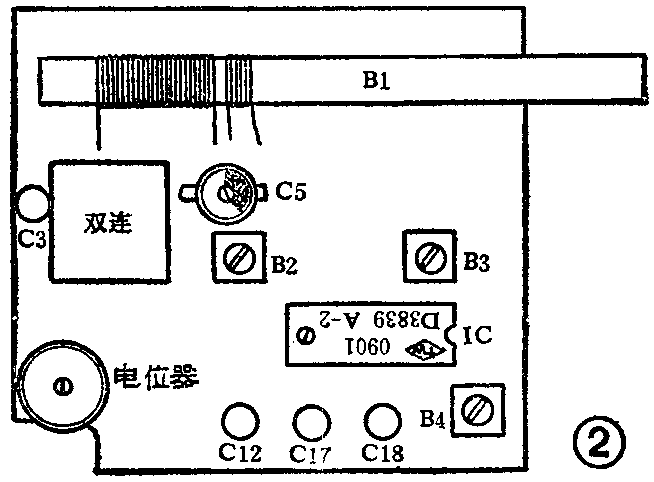

④把集成块D3839A安装在管座上（不用管座的可把集成块焊在电路板上），如图2所示。
集成电路收音机安装成功的关键就在于各焊点要牢靠，相邻两根印刷铜箔不要出现短路现象。
单片集成电路收音机所用外壳和分立元件超外差式收音机一样。
二、单片集成电路收音机的调试
1．ULN－3839A各管脚的正常电压值：因集成电路内部接有稳压电路，所以收音机安装好后不需要调整直流工作点即可正常工作。为保证整机增益达到正常值，可调整R\(_{3}\)使16脚的电压在1.3～1.7V之间。

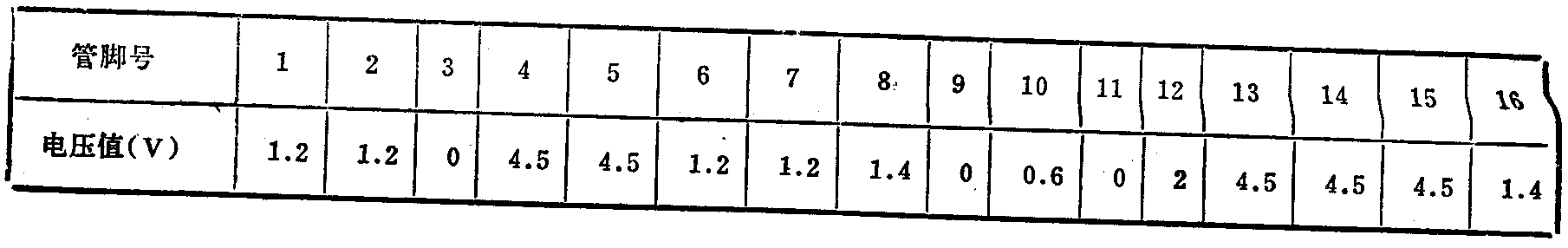

40页上部列出D3839A或ULN－3839A在收音机中各管脚正常电压值，供检查、修理此种收音机时参考（电源电压为4.5V时）。
2．单片集成电路收音机交流电路调试
单片集成电路收音机的调试工作和分立元件超外差式收音机一样，分为以下3项：
①调整中频频率，使B\(_{3}\)4谐振在465kHz。
②调整频率范围，低频端调整B\(_{2}\)中的磁帽，高频端调整C3拉线电容。
③统调，低频端调B\(_{1}\)在磁棒上的位置，高频端调C2微调电容。
各项调整的具体方法见本刊今年第6期39页。
三、单片集成电路收音机故障检查方法
单片集成电路收音机安装好后如果发现故障，可利用对分法进行检查，判断故障是出在检波电路以前，还是检波电路以后。检查低放部分的方法是：将音量电位器开到最大处，用手捏住小起子金属部分，轻轻刮擦电位器W的中心头，听扬声器内有无响声，有较大响声说明低放部分基本正常，无响声或很小，说明低放部分不正常。此时可检查9、10、12脚电压及有关电路，看有否短路和断路现象。
如低放部分正常而收音机听不到广播声，可检查1～8脚、14～16脚的电压及有关电路，看有否短路和断路现象。
现举一例说明检查故障的具体方法。
故障现象为整机全部安装好后，听不到广播声。检查时先用起子碰触电位器中心头有较大响声，说明故障在低放部分以前。用起子碰触中放输入端2脚，发现声音极小，说明中放电路有故障。然后从1脚开始测量电压，发现1脚电压为4.5V比正常值1.2V高得多，断定1脚处有问题。经分析1脚和B\(_{3}\)次级线圈及2脚有关，经检查2脚和B3次级线圈没与电源正极相碰。继续分析，1脚还通过R\(_{1}\)、L2与6、7脚相连，断开R\(_{1}\)与7脚的连线，请注意凡是要断开或焊接与集成块有关的引线或安、拆集成块都要在断开电源的前题下进行，然后再接上电源，测1脚电压即恢复正常1.2V。断定故障出在L2与6、7脚。把L\(_{2}\)b端与7脚断开，测6脚电压为0V，测7脚电压为4.5V，断定7脚有和电源正极相碰之处，经检查7脚引线与5脚引线有很不明显的相碰之处，见图3所示。因5脚是通过B2接电源正极的，所以7脚也就带有4.5V电压，经排除短路点（用刀子铲开短路点焊锡），测7脚电压降到0.8V，故障排除。焊好断开的L\(_{2}\)、R1，测1脚电压为正常值1.2V，用起子再碰2脚发出很响的声音。转动可变电容器，马上听到响亮的广播声，整机正常工作。
遇到其它故障，也可按照上述分析问题的方法加以排除。
如果遇到故障而又在电路上找不出任何原因时，就要怀疑集成块是否损坏。下边列出ULN－3839A各管脚对地管脚3脚的电阻值（此值为使用杭州出品的U201型万用表用R×100档测出的阻值），供判断集成块好坏时参考。

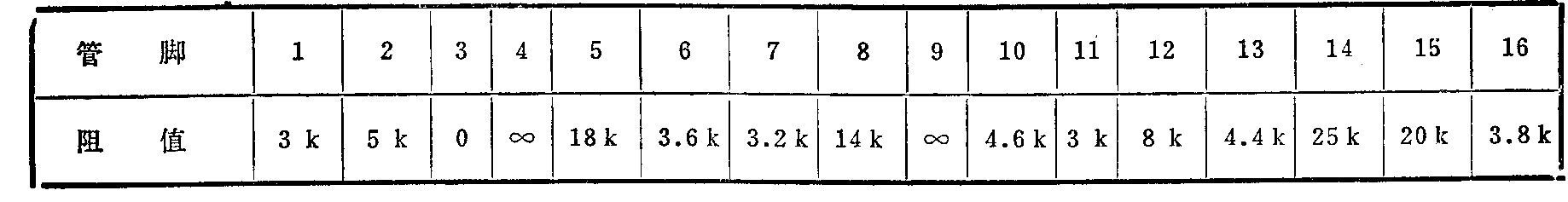

用黑表笔接3脚，红表笔接其余各脚测得的数值为：

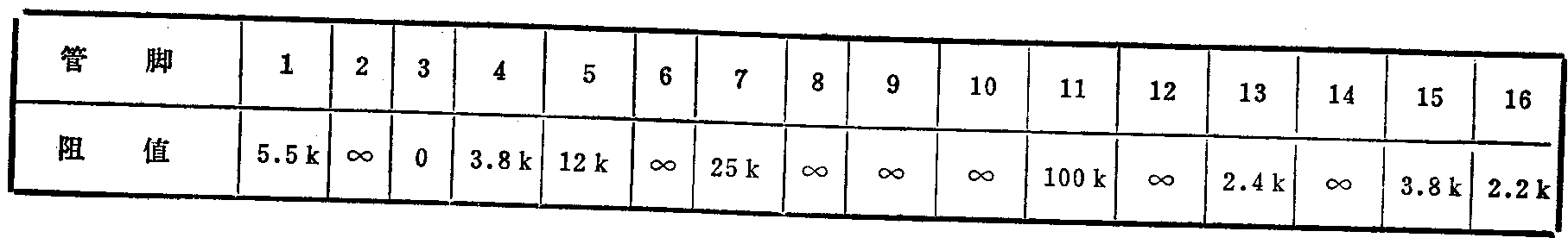

用红表笔接3脚，黑表笔接其余各脚测得的数值为：
本机静态时总电流为7mA，最大信号输出时大于80mA。(沈征)
