在有单相交流电的地方，用本文介绍的这个三相交流电波形发生器配合普通的单踪示波器（如J2459型学生示波器），就可观察三相交流电波形。该装置由三相交流电发生器和三路电子开关组成。借助电子开关的选择，可以用单踪示波器观察2路或3路信号的波形，例如在中学物理实验中，演示交流电通过电容器或电感线圈时，电流和电压之间的相位变化情况。该仪器构造简单，造价低，便于推广。
电路原理

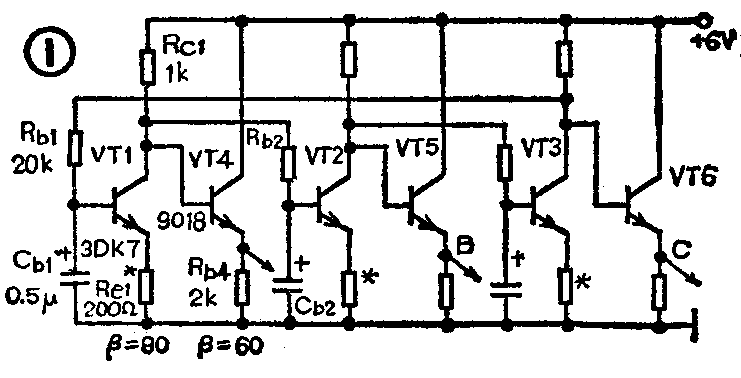

图1为三相交流电源电原理图。它采用6V直流电源供电，由晶体管VT\(_{1}\)～VT3连接的三个反相器组成一个环形振荡器。其工作原理如下：设VT\(_{1}\)输出一个高电平，经Rb2C\(_{b2}\)延时后加到VT2的基极，VT\(^{2}\)\(_{z}\)输出一个低电平。同样，VT3输出高电平，导致VT\(_{1}\)输出低电平，经VT2、VT\(_{3}\)作用后，VT1又输出高电平，完成一个振荡周期。又因为从VT\(_{1}\)输出高电平到VT1变为输出低电平相位角变化为180°，在这期间还含有VT\(_{2}\)输出低电平、VT3输出高电平两个部分，每一部分的延时时间都相同，所以VT\(_{3}\)输出高电平较VT1输出高电平在相位上要落后120°，即这两路信号的相位差为120°。同理，另两路的相位差也是120°。这样通过图1电路便可得到频率为70Hz、相位差为120°、峰—峰值大于5V的三相交流电。图中增设VT\(_{4}\)～VT6所组成的射极跟随器的目的是提高电路带负载的能力。由图中的A、B、C三点对地之间输出三相交流电波形。制作时VT\(_{1}\)～VT3三只晶体管的饱和压降要尽量相同，对VT\(_{4}\)～VT6要求也同样。

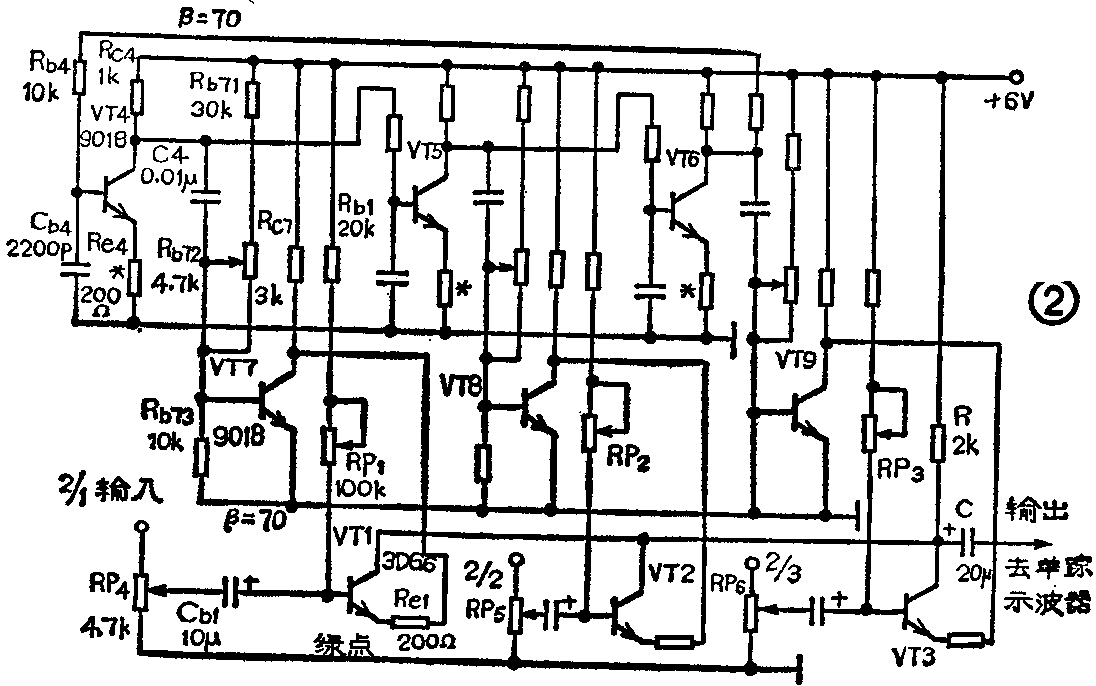

图2为三路电子开关电路，它由信号通道和有关电子开关组成。三路信号由2／1、2／2、2／3端对地之间同时进入三路电子开关中的信号通道。由转换开关将信号分别、依次从输出端送入单踪示波器。因转换速度非常快，约为7kHz，所以人眼看不出闪烁现象，能看到稳定的三路信号波形。
信号通道由晶体管VT\(_{1}\)～VT3等组成，三路信号分别从它们的基极进入，调节电位器RP\(_{1}\)～RP3能分别改变三只管子的基极偏流，于是集电极电压随之改变，能使波形上、下平移；调节电位器RP\(_{4}\)～RP0能改变输入信号的强弱，以改变波形的幅度。它们的发射极电阻不是直接接地，而是分别经过VT\(_{7}\)～VT9的集电极、发射极才接地。这样，就由VT\(_{7}\)～VT9分别控制通道部分的三只晶体管的导通与截止。例如，只有VT\(_{7}\)导通时VT1才能导通，第1路信号2／1才能通过。

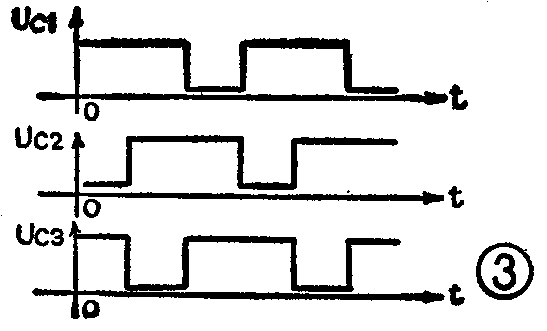

转换开关由环形振荡器和波形变换器组成。由VT\(_{4}\)～VT5等组成环形振荡器，其原理前面已讲过。由于延时电容的容量较小，所以振荡频率高约7kHz。VT\(_{7}\)～VT9等组成波形变换器，分别把从VT\(_{4}\)～VT6集电极送来的振荡信号经过放大削顶后，使VT\(_{7}\)～VT9集电极电压波形的占空比为2：1（见图3）。也就是说，在每个周期内，VT\(_{7}\)～VT9中每只管子只在1/3周期内导通，其余时间均截止。这就保证了在任一周期内三只管子依次轮流导通，而且在任一时刻只有一只管子导通。由于VT\(_{7}\)～VT9的工作状态控制着VT\(_{1}\)～VT3的导通与否，所以也就保证了输入的3路信号在任一时间内只能依次、轮流有一路信号从输出端输出，然后送到单踪示波器。
制作时应注意晶体管的饱和压降要保持一致。
应用举例
观察三相交流电波形 将图1中的A、B、C三点分别接到图2中的2／1、2／2、2／3输入端，两部分的地线连在一起。三路电子开关的输出端接到单踪示波器的“Y”输入端，地线也要接到一起。单踪示波器以J2459型学生示波器为例，衰减置于10档，扫描置于10—1000Hz档。适当调整图2中的电位器RP\(_{1}\)～RP3、RP\(_{4}\)～RP6，就可以从示波器上看到图4波形。

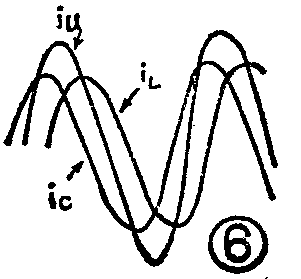

观察交流电的容、感相移 图5为一个具有容抗和感抗的网络。将图5中的A\(_{1}\)1、C\(_{1}\)三点分别接到图2中的2／1、2／2、2／3输入端，两部分的地线也连在一起。单踪示波器和三路电子开关的用法同上。这样就可以从示波器上看到，当交流电通过电容器时，电流的相位较电压的相位超前；交流电通过电感线圈时，电流的相位较电压的相位落后。见图6。(金锡润)
