除霜电路

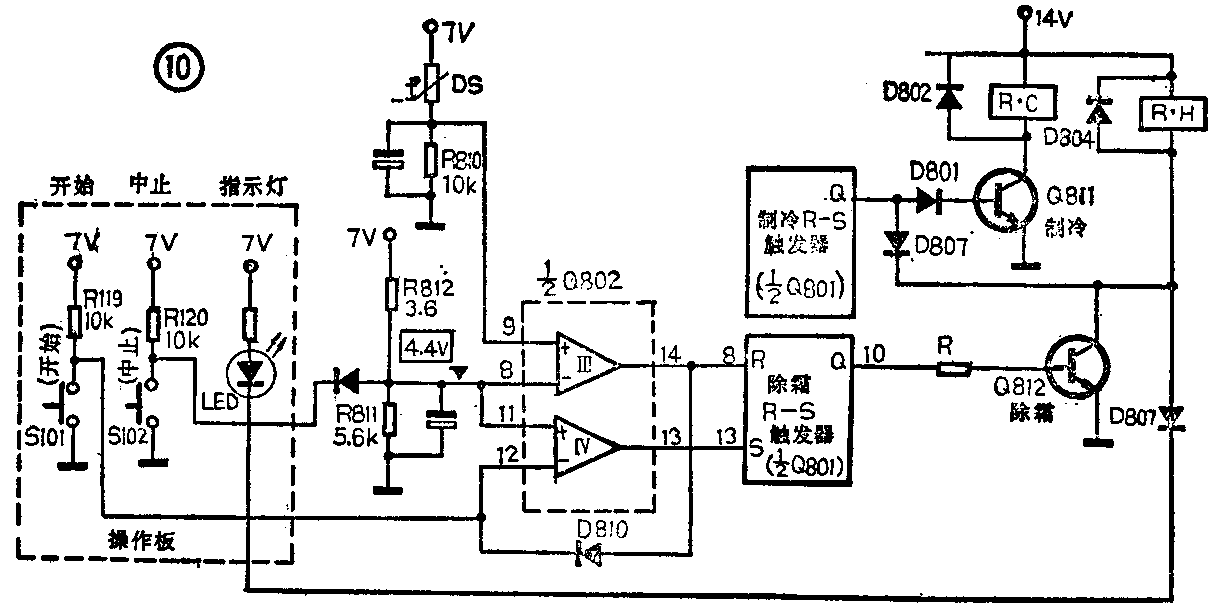

冷冻室冷凝器处的（除霜结束取样信号）温度传感器DS与RS一样均为热敏电阻。当冷冻室温度达到8.5℃时，DS发出中止除霜指令信号切断除霜加热器电源。除霜开始指令信号由“开始”按钮按下给出，按下除霜中止按钮则停止除霜。除霜控制电路见图10，除霜电路也使用了\(\frac{1}{2}\)Q801和1;2Q802，是Q801和Q802的Ⅲ、Ⅳ部分。
DS发出中止除霜指令信号V\(_{s}\)=4.5V而送入\(\frac{1}{2}\)Q802的第9脚。由R812和R811中间取出4.4V直流电压作为参考电压送入1;2Q802的第8脚和第11脚；而另一路经二极管与S102中止除霜按钮开关上端相连。当S102未按下时，二极管左端电压为4.4V，右端电压为7V左右，故二极管反偏不起作用。12Q802的12脚和S101（开始除霜按钮）上端相连。当S101和S102均未按下时，电压比较器均处于0状态，即R=S=0，故Q812为断状态，RH继电器不工作，但RH常闭接点使防结露加热器接通电源，当然这里讲的是制冷状态。
按下S101按钮，12Q802的9脚为0，故电压比较器输出为1，即S=1，且此时R=0，因此除霜触发器的输出Q=1，此时Q812开关管导通，RH继电器常开接点接通除霜加热器电源。同时常闭接点断开防结露电热器电源。
Q812导通时把发光二极管接通指明“除霜”，又通过D807将制冷触发器输出端旁路通地。这样，制冷开关管将得不到触发器给出的高电平信号，相反只有Q812截止断路时，制冷触发器的输出才能送到制冷开关管的基极。这实际上是将制冷除霜电路进行了互锁，从而保证了制冷期间不能除霜，而在除霜期间保证停止制冷。
如在除霜工作期间再按下S102中止除霜按钮，则\(\frac{1}{2}\)Q802的8脚和11脚为0，而1;2Q802的14脚输出为1，这时第13脚输出仍为0，这就是R＝1、S＝0的情况，故而Q812不导通中止除霜。假如在除霜进行期间，冷冻室温度随之上升，当升到8.5℃时，DS则发出停止除霜指令，这时的V\(_{s}\)=4.5V，12Q802的14脚输出为1，因而除霜触发器输出为0，停止除霜。这就是手动按钮开始除霜，自动进行停止除霜的原理。
不管是按下按钮还是自动控制停止除霜，在停止除霜的同时温控制冷开始工作。
故障判断
1．主电路板的测试
①测量14V和7V（6.8～7V）直流电压：若电压不正常应检查整流、滤波和稳压电路。
②测试集成块Q802的几个直流参考电压：第4脚电压为4V，11脚电压为4.4V。若电压值不符，则可通过改变电阻值进行校正。如V\(_{4}\)＜4V，压缩机的开车、停车次数会增加；如V4＞4V，则停车的时间增长，制冷量不足。当V\(_{11}\)＜4.4时，则除霜不彻底，反之除霜时间会增长。
③操作面板温度调节旋钮位置改变时，测试SVR电压是否在1.6～2.4V之间变化。
④测试主电路板P802电路插件的各脚电压：压为7～6.8V，压为0V，LED电压：制冷时大于14V，除霜时为0V。RES电压：制冷时大于6V，除霜时为0V。SET电压的情况与RES相同。
⑤制冷时Q811基极电压为0.7V，Q812的基极电压为0V，Q801第3脚电压应大于6V或测Q801第4脚电压为0V。
⑥除霜时Q811的基极电压为0.5V，Q812基极电压为0.7V。
现将集成块Q801、Q802，开关管Q811和Q812在各种状态下的各脚电压列于附表，供维修者参考。

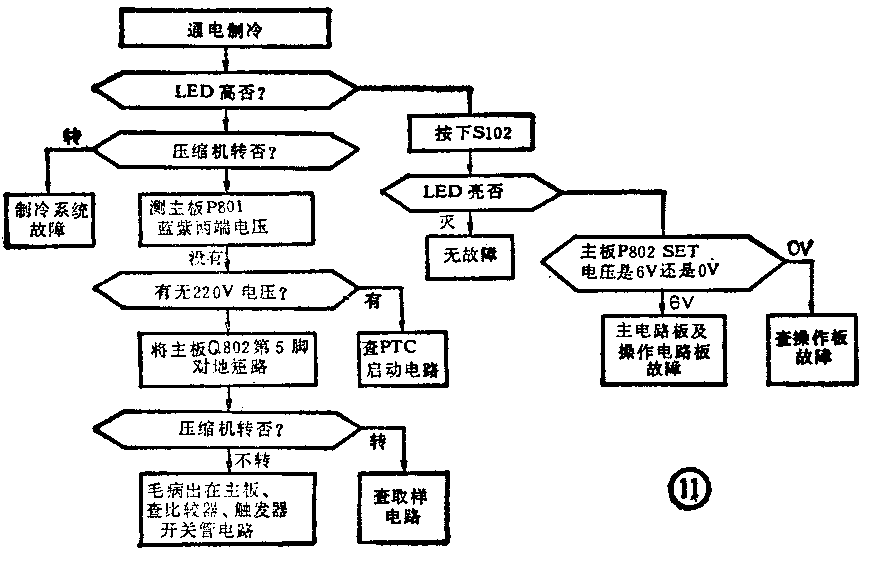

2．不制冷故障检修步骤如图11所示

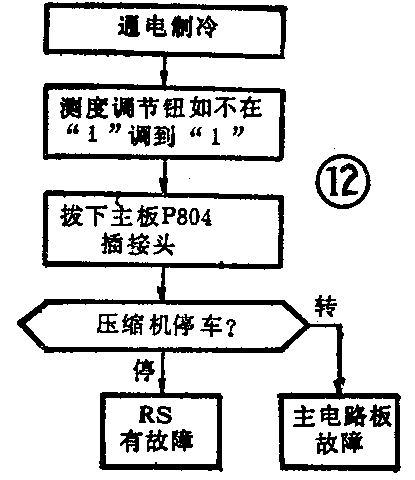

3．制冷过冷检修步骤见图12。

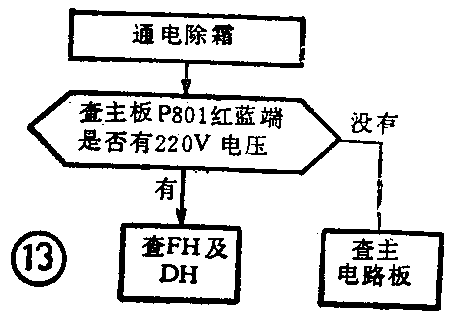

4．按下S101按钮LED亮，但不除霜，检查步骤如图13所示。

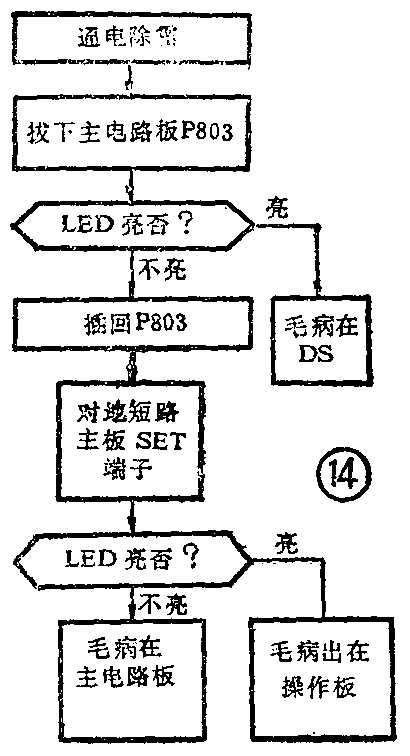

5．按下S101按钮LED不亮，检查步骤如图14所示。
以上给出几种故障查找的步骤，仅供参考。只要全面掌握各部分的电路工作原理，问题就不难解决。(毕鲁)
