例1 故障现象：一台百花牌EC2061AR型51厘米彩色电视／监视机无光无声。

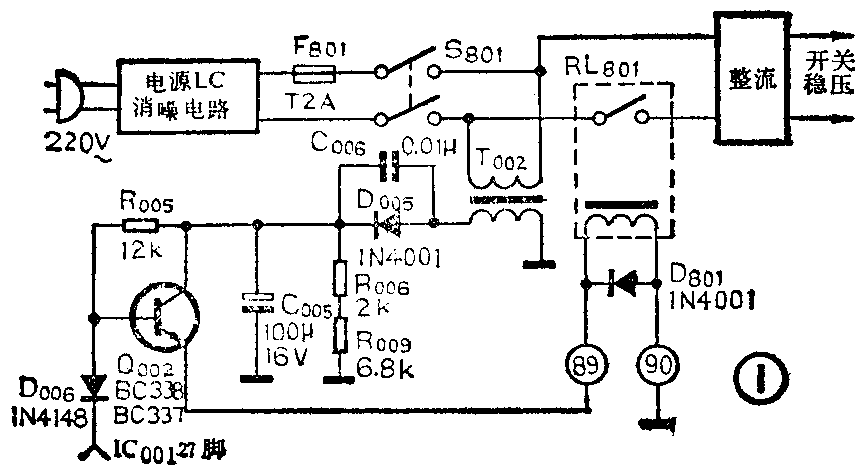

故障原因及检修：合上电源开关S\(_{8}\)01后，检查整流器的输入电压为零，其原因是电源控制继电器RL801没动作。测量RL\(_{8}\)01绕组两端：无直流电压，再测电源通断控制管Q002（BC337）的各极电位，发现V\(_{b}\)和Vc近似相等，于是断定Q\(_{0}\)02的be结开路损坏，换上一只新管，图声色皆正常。Q002的be结开路后，其开关控制作用便失去，集电极和发射极电流均为零，因此继电器RL\(_{8}\)01无法根据微处理器IC001（M50431）27脚的控制电平而动作，整机的主电源就无法接通，从而造成无光无声故障。BC337可用国产3DG130、3DK4等管代替（有关电路见图1所示）。
例2 故障现象：一台百花EC2061 AR型彩色监视器每次开机10～30分钟后便声光皆无。正常工作时，测其开关电源的+112V和+118V输出电压均正常。曾换电源厚膜集成块IC\(_{8}\)01（STR41090），但故障依旧存在。查行扫描电路没有问题。

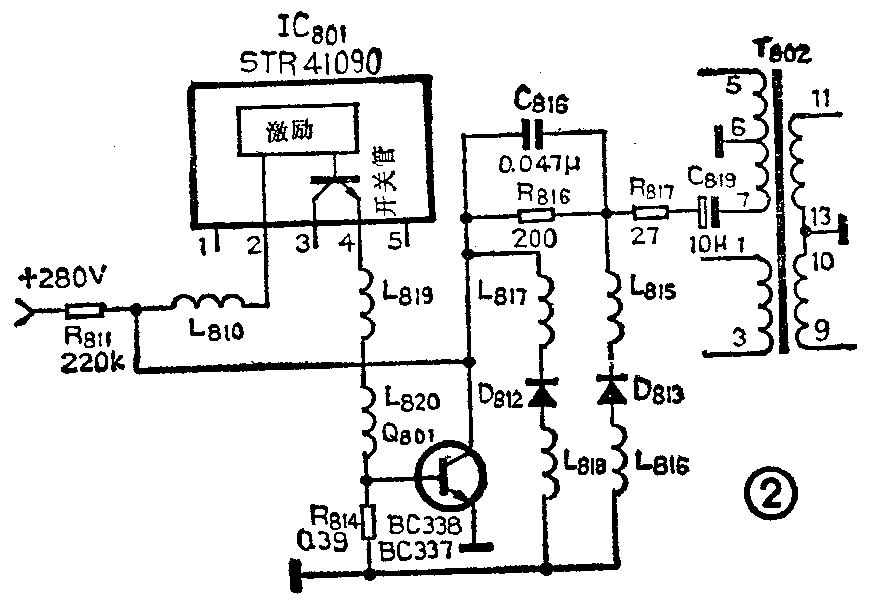

故障原因及检修：这种故障是开关稳压电源热定性差的表现，应重点检查过流保护电路部分。EC 2061AR型机的电源过流保护电路如图2所示。图中Q\(_{8}\)01为过流保护管。当IC801中的开关调整管因某种原因而过流时，其发射极电流由IC\(_{8}\)01④脚流向L819、L\(_{82}\)0及取样电阻R814，R\(_{814}\)两端的压降使Q801导通，这样开关变压器T\(_{8}\)02⑦脚送往IC801②脚的激励脉冲就分流掉一部分，从而避免了开关调整管因过流而被烧坏。当Q\(_{8}\)01热稳定性不良时，随着开机时间的延长，其ec极间漏电流不断增大，最终会将IC801②脚的激励电流几乎都分流掉，使开关电源电路停振，112V和18V电压均消失，因而造成无光无声故障。检修中，暂将Q\(_{8}\)01焊下，开机试验后，故障再也不出现，从而证实Q801热稳定性不良，存在热击穿故障，换管后整机工作至今一年有余没再出现这种问题。
检修时，也可在故障出现时用酒精药棉贴敷于Q\(_{8}\)01外壳上，看图声能否恢复。若能，即说明Q801热特性不好，应予换掉。这种方法对特性不是很差的管子来讲大都可行。如果Q\(_{8}\)01的Iceo或D\(_{812}\)的反向漏电流在常温状态下就很大，则开机后就不会有图声或开机后声光很快便消失，检修中应注意判别。Q801的国产代用管型号同例1。 （王德沅）
