这里介绍一种多用途音乐讯响器，它的体积小巧，声音宏亮，用途广泛，而电路极其简单，适合初学者制作。

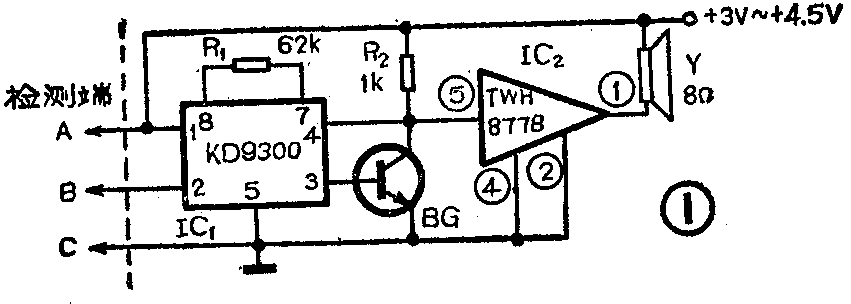

讯响器的电路如图1所示。其核心部分为KD9300和TWH8778两块集成电路。KD9300的第2脚为触发端。实验表明，只要触发电压大于1.8V，就能可靠触发IC。TWH8778虽然是大功率驱动开关集成电路，这里却用作脉冲功率放大，其显著特点是不需要外接元器件，而且效率高。图中A、B、C三个检测端，接上不同的外围电路，即可得到功能不同的应用电路。当B端被触发时，KD9300就输出音乐信号，经过TWH8778放大后推动扬声器发声。触发一次就演奏一次。图1中R\(_{1}\)为振荡电阻，R2是推动管BG的集电极电阻。此音乐讯响器可广泛应用于玩具、门铃、报警、游戏及测量装置中，图2、图3列举了几个应用实例，供制作时参考。

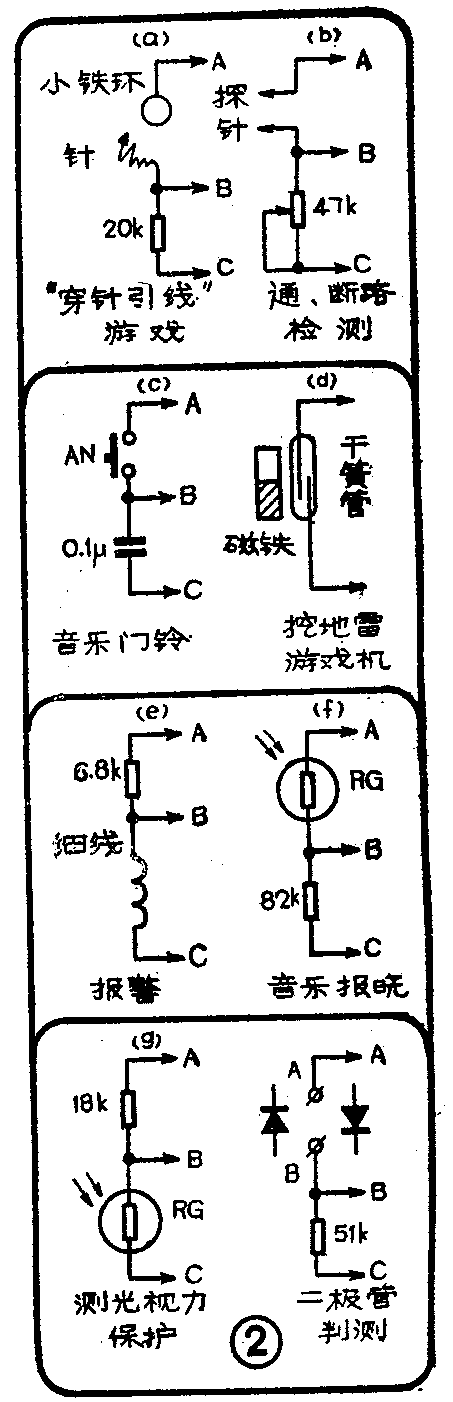

图2（a）中的“穿针引线”游戏可作灵敏训练器使用，当在“穿针”过程中，针触及一个或多个小铁环时，KD9300被触发，奏出音乐声，说明穿针引线没成功。
图2（b）电路可用来制作通断检测仪。将探针触及两个被测点，如果两点间通路或呈小电阻，则扬声器发声；如果触及两测试点之后扬声器不发声，说明此两点间断路或电阻很大。
图2（c）电路可用来制作音乐门铃。
把图2（d）所示的干簧管代替图2（c）中的AN开关后，可用来作挖“地雷”游戏。把干簧管作为“地雷”。如把几个干簧管并联起来接在A、B处，就成了多个“地雷”，可以埋在多处。游戏者用“挖雷器”（磁铁）在一定范围内探测，如果挖到“地雷”，干簧管触点闭合，扬声器发声。从扬声器发声的次数即可知道挖出几个地雷。
图2（e）电路可用来制作报警器。当作为警戒网的细线被碰断时，讯响器立即报警，直到值班人员发现并处理为止，否则它会循环地响个不停。
图2（f）电路可用来制作音乐报晓器。当光敏电阻RG受光照射时，阻值变小，讯响器被触发而发声。
图2（g）电路则正好与图2（f）相反，当室内光线不足时，讯响器就发声，提醒您此时光线太暗，不宜看书学习。
利用图2（h）电路可制作二极管判测仪。把被测二极管随意插入测试孔A和B中，扬声器发声，而交换两脚位置后再插入A、B孔中扬声器不发声，表明被测二极管是好的并可判断出讯响器发声时插入A孔的引脚是二极管正极引线。若正、反两次插入讯响器都发声，表明二极管内部已短路或单向检波性能太差。若两次测试都不发声，则表明二极管已断路。

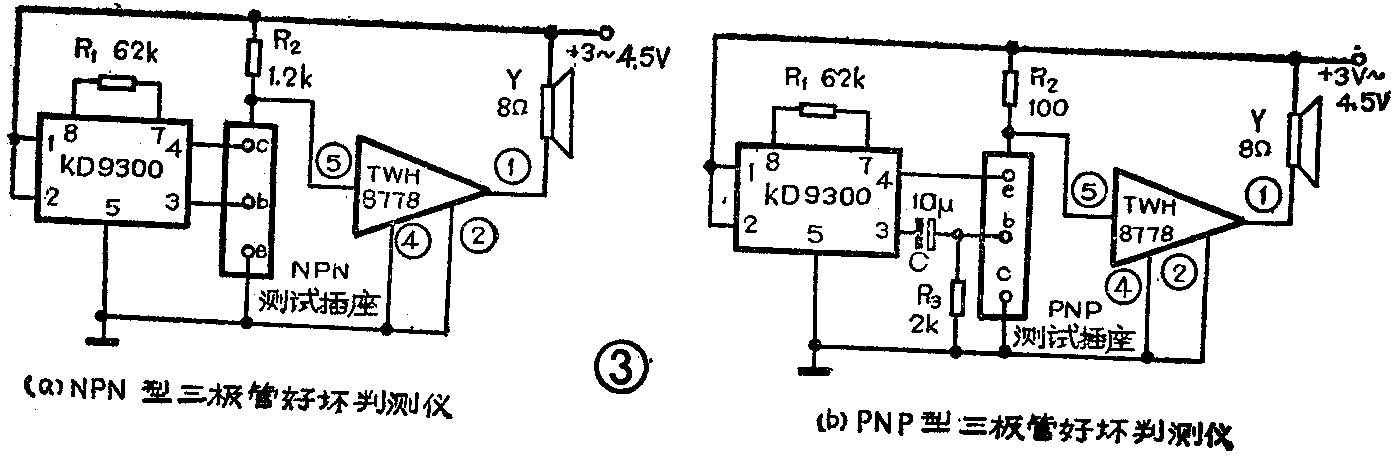

图3是三极管好坏判测仪电路。图3（a）用来测NPN型管。将某管插入，若讯响器发声，说明此管是好管。讯响器不发声刚表明此管已坏或β值太低。这里用被测管代替图1中BG作推动管。图3（b）电路则为测试PNP型三极管用的。

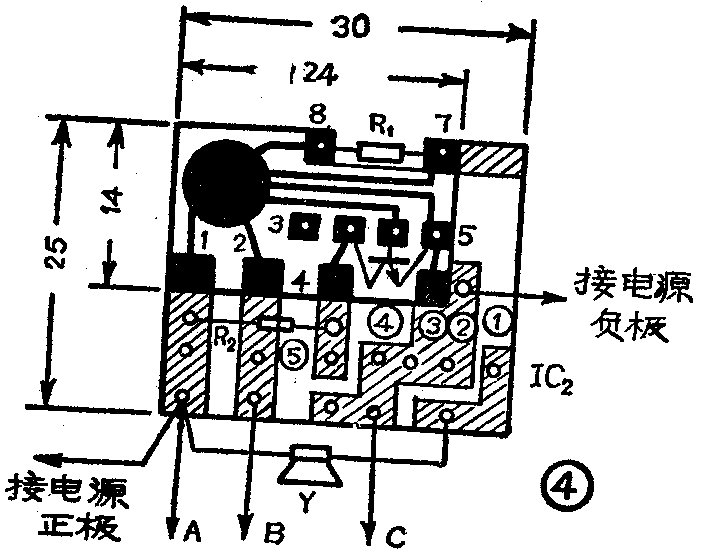

讯响器所用印制板如图4所示。R\(_{1}\)和BG管直接焊在KD9300印制板上。然后将两块小印制板对应部位用焊锡连好即可。

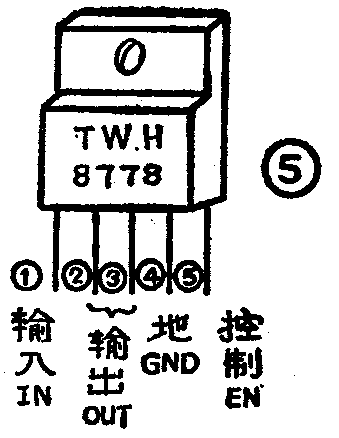

三极管BG可选用3DG12、3DX201或9013等型号的NPN管，要求β＞80。TWH8778的引脚排列如图5所示。电源用2节或3节5号电池即可。本电路装好后一般不需调试即能正常工作。（郑春华）
