利用单片收音机集成电路组装的超外差收音机具有性能较好、线路简单、不用调试直流工作点等特点，因此很适合初学者装置。本文以3839A集成电路收音机为例，介绍集成电路D／ULN3839A的功能以及整机工作原理。有关集成电路收音机的安装与调试问题本刊将在下期介绍。
一、D/ULN3839A集成电路介绍
D3839A（国产型号）或ULN-3839A（美国史普拉格公司型号）是单片式AM（调幅）收音机专用IC（集成电路），它的外形见图1，内部功能方块图如图2所示。它具备标准超外差式AM收音机的全部功能：变频、中放、检波和低放，并具有AGC功能。工作电压范围为1.8～10V，适用于3～9V电源电压。
ULN－3839的第8脚上需接增益调整电阻（图4中的R\(_{3}\)），其数值应依从所用ULN－3839A的组别及所需的增益而定：ULN－3839A-1接150kΩ～∞;D3839A－2接47kΩ～56kΩ；D3839A－3接33kΩ～39kΩ。
ULN－3839A内部的乙类音频功率放大器，静态电流很低，在额定输出功率时有很高的工作效率，能适用于多种类型的扬声器和耳机，而放大器的失真也很低。

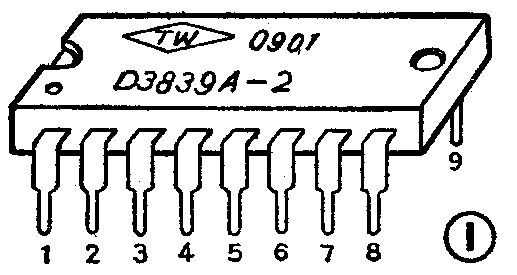

由图1可知ULN－3839A为16脚双列直插式塑料封装，其管脚数法：型号对着自己从左边缺口逆时针数为1、2、3、…16。
二、3839A中波收音机电路简介

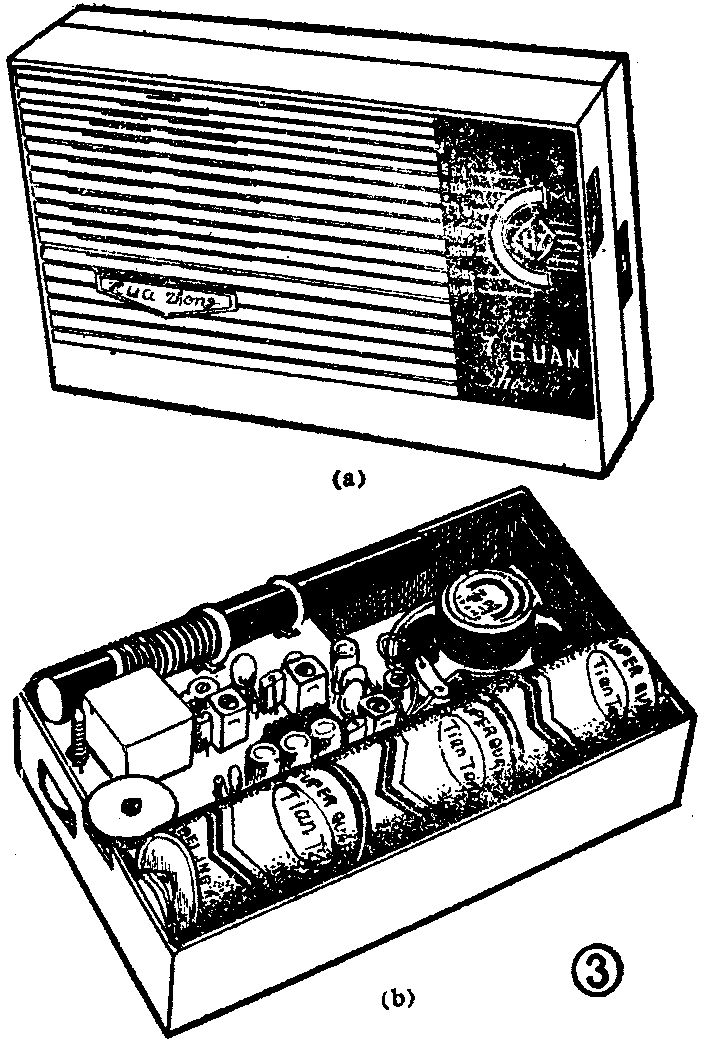

3839A通片AM集成电路收音机的外形见图3（a），内部结构见图3（b）。本机主要性能为：①频率范围525～1605kHz。②灵敏度不劣于1mV／m。③额定输出功率大于100mW。④失真小于10％。
由于D3839AIC的直流工作点都已在内部设置好（这是集成电路优于分立元件的地方），所以使用者只要给集成块加上合适的外加电源电压，收音机就可正常工作。

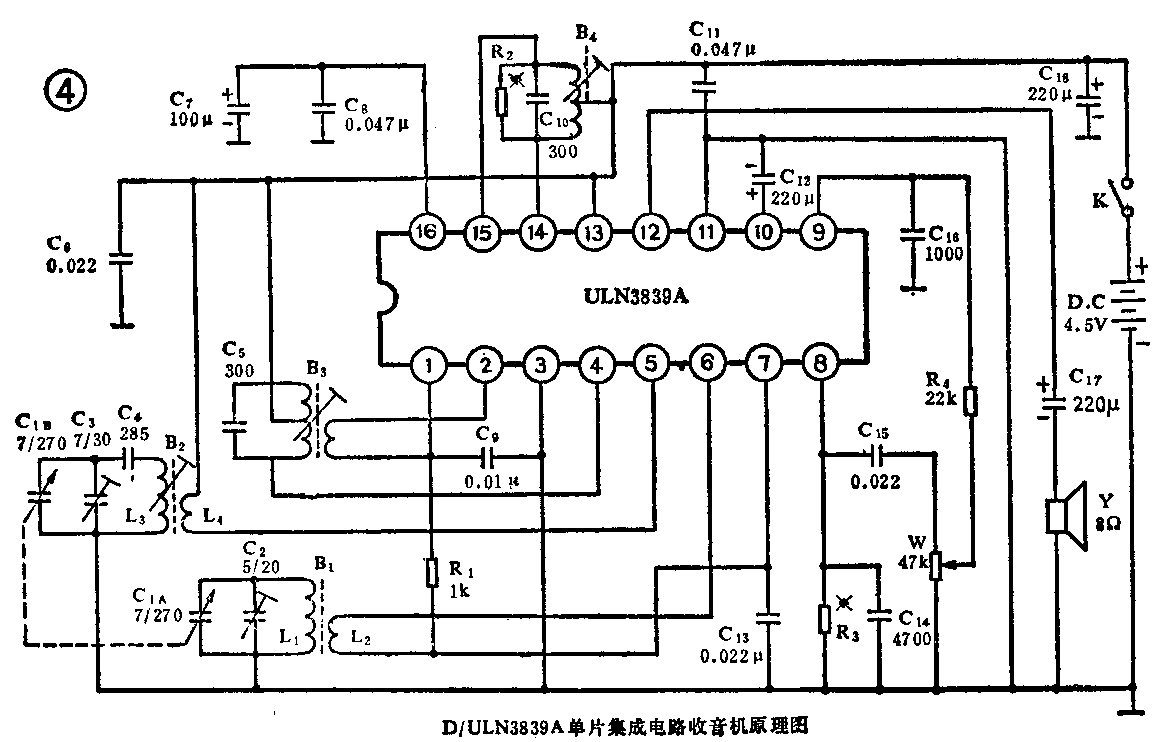

图4是收音机的原理图。磁性天线B\(_{1}\)将感应来的调幅广播信号，送到由L1和C\(_{1A}\)组成的谐振回路中，经调谐选择后由L2送到IC的第6、7脚。本机振荡信号由B\(_{2}\)和IC内的晶体管产生，其振荡频率完全取决于和L4相耦合的振荡回路参数。这种振荡能否起振与振荡线圈B\(_{2}\)初、次级线圈的极性正、反无关。本振电压由IC内部直接送到混频级。在5脚可测得300mV的本振电压。混频后的中频信号（465kHz）由4脚送到第一中频变压器B3，其次级电压由1、2脚送到IC内部的中频放大器进行放大，放大后的中频信号由15脚送到第2中频变压器B\(_{4}\)。经第2级中频放大后的信号由14脚送入IC内进行峰值检波，检波后的音频电压由8脚输出经过C15、W及R\(_{4}\)送入9脚经IC进行音频放大。由于放大器的输入端是基极开路式，故要在9脚外加一电阻接地为直流通路，此电阻可由音量控制电位器兼之。
放大后的音频信号由12脚输出经C\(_{17}\)耦合到扬声器发出声音。
接在1脚和7脚之间的R\(_{1}\)起自动增益控制作用。
第8脚所接的相应电阻R\(_{3}\)是增益控制电阻，其数值大小可以控制16脚电压，而达到改变中频放大的增益，一般来说是调整R3的数值，使16脚的电压数值在1.3V～1.7V之间。
16脚的外接电容器C\(_{7}\)决定了AGC时间常数，C8起高频去耦作用。
C\(_{13}\)为高频旁路电容。
跨接在1、3脚的0.01μF是中频旁路电容，其数值变化，会影响中频的增益及稳定度。
R\(_{2}\)阻值为68kΩ是中频变压器B4的阻尼电阻，目的是展宽B\(_{4}\)的通频带，提高整机的音质。
C\(_{14}\)及C16为残余中频滤波电容。接在10脚的C\(_{12}\)为音频去耦电容。C18、C\(_{17}\)、C6为电源滤波电容。C\(_{4}\)为垫整电容，C5、C\(_{2}\)为补偿电容。（沈征）
