别具特色的镉镍电池充电器

🏠 首页 《无线电》杂志 1990年 🔗 第7期 🔗 第36页 魏天雄 🔗

本文向读者介绍一种性能良好的多功能镉镍电池充电器,它的主要特点如下:每个单电池单独充电,这样可以减少电池之间容量的差异;通过实验证明,以往采用恒流办法充电时,特别是长时间采用恒流法充电时,在电池电极之间容易生成一种枝状结晶体,使电池内部短路而失效。本文介绍的电路有抑制枝状晶体形成的作用;电池充足电后自动停机,可防止过充电;温度低于5℃给电池充时,电池容易失效,本电路在环境温度低于5℃时能自动停止充电;对久置不用的电池能自动补充电量;有电池失效诊断能力。

电路原理

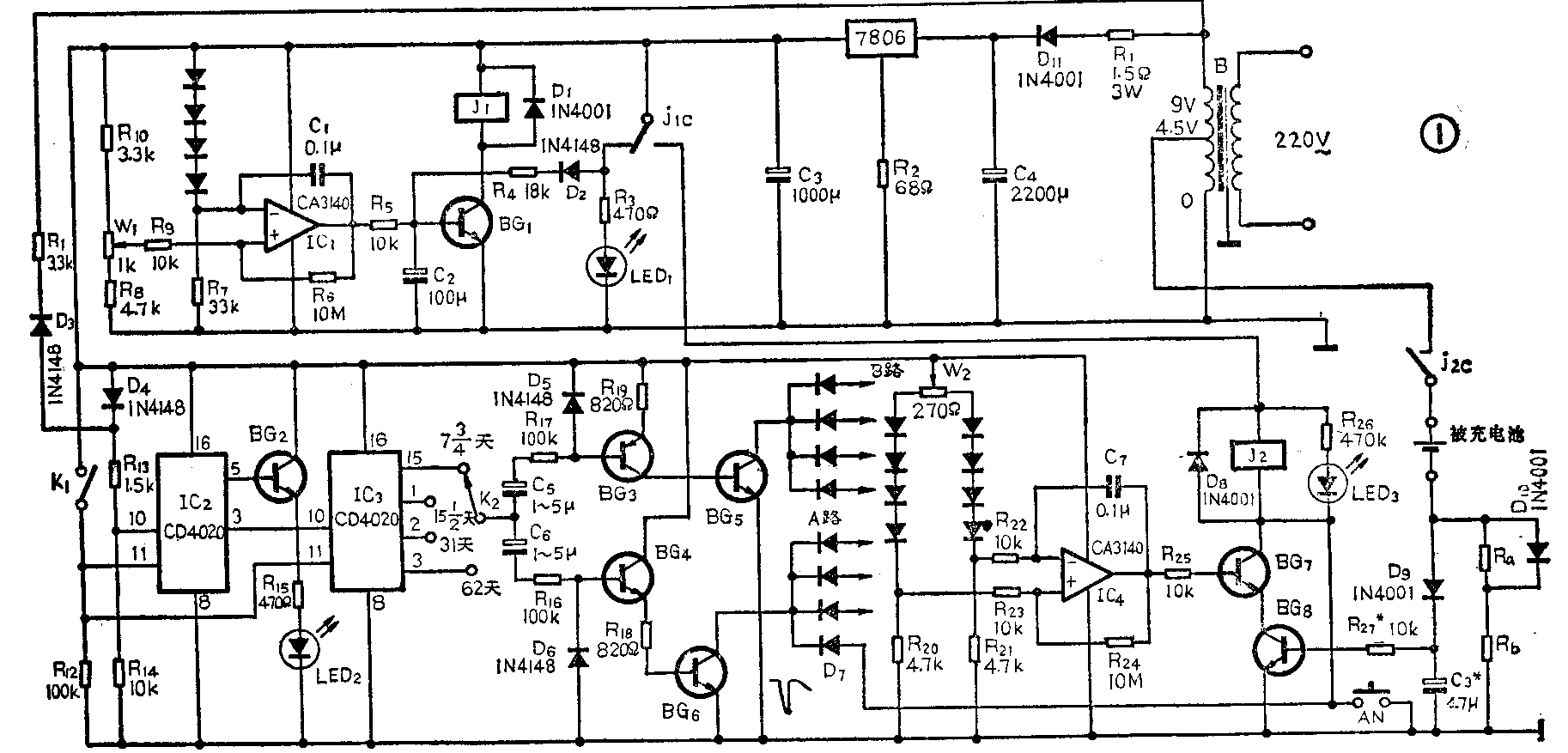

图1为充电器的总电路图,下面分述它的功能:

图1
图1 🔍原图 (1826×877)

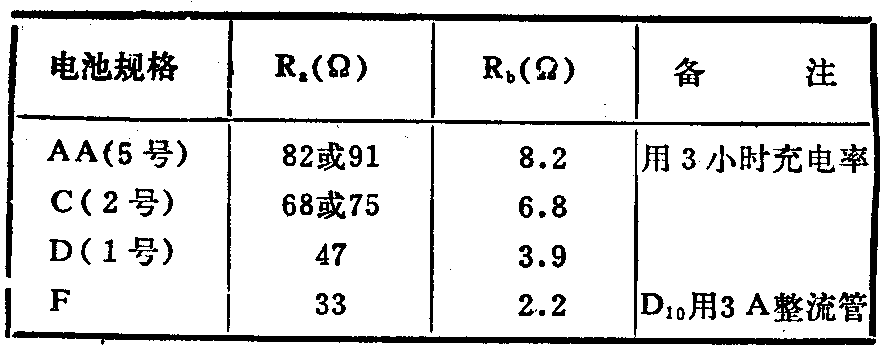

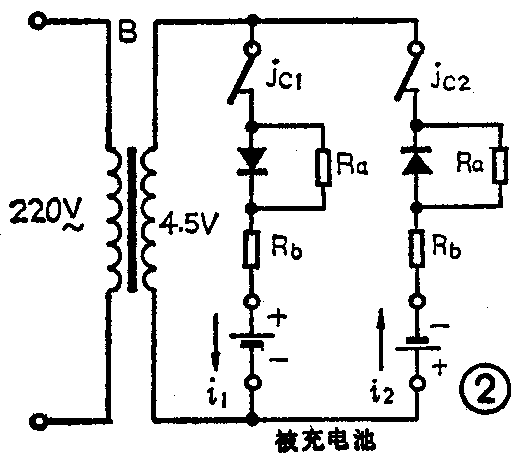

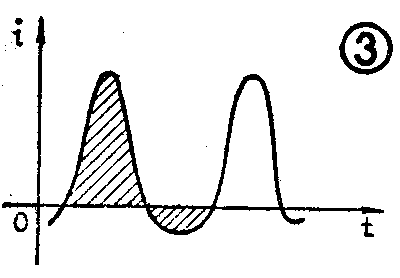

1.枝状晶体抑制电路:实践证明,仿照电镀过程中抑制结晶的方法,在电池充电过程中,对其周期地施加一定的反向电流脉冲,可以有效地抑制枝状晶体的形成。图2是一种比较简单的实用电路,图3则是这个电路的充电电流波形图。其中R\(_{a}\)>Rb,正向电量与反向电量的比约为5:1(注意,这里是指电量比,不是指电流比)。两个电池的充电电路方向相反,是为了充分利用变压器绕组的正负半周,提高变压器的利用率。不同容量的电池充电时所采用的R\(_{a}\)、Rb值如附表。

图2
图2 🔍原图 (525×468)
图3
图3 🔍原图 (400×278)
图4
图4 🔍原图 (888×354)

2.自动停止充电电路:确定镉镍电池充足电的检测方法有多种,这里选用了检测温升的方法。电路见图1下方。温度传感器采用四个串联在一起的硅二极管1N4148,每只硅二极管的正向压降温度系数约为-2mV/℃,因此传感器的灵敏度约为-8mV/℃。一节D型(1号)电池以10小时率充电时,充足电约有5℃的温升,可使传感器产生40mV的变化,足以保证比较器可靠地工作。但是对于AA型(5号)电池来说,温升没有这么大,应将充电率增大为3小时率,以使其在过充电时能产生足以使电路工作的温升。传感器3作为电池温度检测器,传感器2作为环境温度检测器,二者构成差动温度传感器。运算放大器IC\(_{4}\)接成电压比较器,接通电源时,IC4输出高电平,BG\(_{7}\)导通,如果有电池待充电,那么当按一下按钮AN或是定时电路(IC2、IC\(_{3}\))发出一个负脉冲,则继电器J2吸合,接点j\(_{2c}\)接通,充电电路接通。此时BG8导通,J\(_{2}\)自锁。电池充足电后,电池温度升高,IC4反相输入端电位高于同相端电位,IC\(_{4}\)输出变为低电平,BG7截止,J\(_{2}\)释放,充电电路断开,停止充电。此时C8放电,BG\(_{8}\)基极电位降低而截止。当电池冷却后,IC4又输出高电平,BG\(_{7}\)又导通,电路则准备接受一下一个命令脉冲。

3.自动定时充电电路:镉镍电池的自放电比其它电池大,典型的D型电池在40天里自放电约达容量的60%(环境温度为20℃时)。为此,在充电电路中增加了定时充电电路,时间选择有62天、31天、15\(\frac{1}{2}\)天、73;4。定时器由两块CD4020串接组成。CD4020是14级二进制计数器,其输入级有整形电路,因此对输入信号要求不高,可直接从电源变压器取得50Hz信号作为时钟脉冲。本电路中时钟信号从变压器次级取出,经R\(_{11}\)、D3及R\(_{13}\)、R14分压加到CD4020的CP-端(10脚)。50Hz信号经2\(^{14}\)×214分频后,在IC\(_{3}\)的第14级(3脚)输出周期为1491.3 小时的信号。信号的正向变化由BG4、BG\(_{6}\)缓冲输出,负向变化由BG3、BG\(_{5}\)缓冲输出,最后再经二极管D7加到充电控制电路去。二极管的作用是使每个充电电路互相隔离,图1中只画出了一个充电电路,读者可根据需要自行增减。

通过二极管D\(_{7}\)加到继电器J2去的脉冲宽度应为2~3秒,C\(_{5}\)、C6应在1~5μF之间。开关K\(_{1}\)作为定时器的工作开关,在通常情况下K1闭合,CD4020复位端(11脚)为高电平有效,不工作。当K\(_{1}\)断开时,11脚为低电位,开始计时。发光二极管LED2作为定时器工作指示器,每秒闪3次。

4.低温停机电路:这部分电路与过充电保护电路类似,但不是检测相对温度,而是只用一个传感器1作为环境温度检测。W\(_{1}\)为检测器提供基准电压,适当调整W1可使环境温度低于5℃时IC\(_{1}\)输出高电平,驱动BG1使继电器J\(_{1}\)吸合,常闭接点J1c断开,导致J\(_{2}\)断开电源而释放,J2c断开,切断充电电路。LED\(_{1}\)为低温报警指示灯。若要使电路复位,只能将充电器移至暖和的地方。调整时应首先调W1使J\(_{1}\)释放,然后将充电器放在电冰箱内(约5℃)约1小时,调W1使J\(_{1}\)吸合。

5.电池失效的诊断:由于本电路采用单个电池充电的方法,根据充电时间的长短,很容易发现损坏的电池。一个产生较严重枝状晶体的电池充电时间比正常的电池要长得多。对于已经“干透”了的电池,由于内阻大大增高,而电池充电电路要求电池内阻低于25Ω(利用负半周充电的电路则要求低于60Ω)才能使晶体管BG\(_{8}\)导通,将继电器J2锁住。因此,当按一下按钮AN,如果J\(_{2}\)不能自锁、充电电路不能正常工作时,说明该电池已损坏。

制作要点

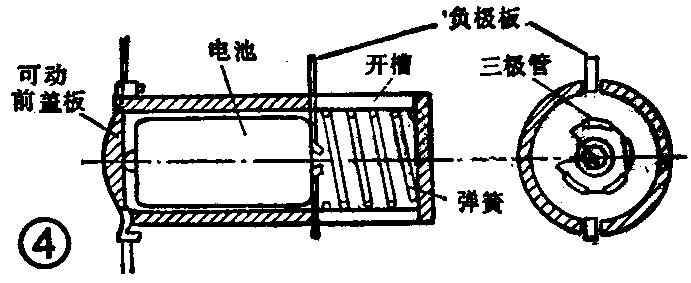

电池盒、温度传感器与电池的连接是充电器成功与否的重要因素。这是因为对于一个标准D电池来说,在约23cm\(^{2}\)的外表面上消耗的功率仅半瓦左右。为了防止热量散失以便检测温升,采用了如图4所示的塑料管状电池盒,盒的一端对称开两个槽,负极片带翅可在槽内滑动,同时也使盒内温度与环境温度不致完全隔离。作为传感器的二极管焊成环状,用环氧树脂粘贴在电池负极板上。

图5
图5 🔍原图 (691×283)

整机外壳最好用金属盒。(魏天雄)
