本文介绍的限电器有如下作用：将它连接在如附图所示的电力线路中，当用户的用电量超载时，继电器J\(_{2}\)的接点j2-2断开，电网则停止向用户供电；当用户用电量恢复正常后，接点J\(_{2}\)-2自动闭合。电网自动恢复向用户供电。
电路工作原理

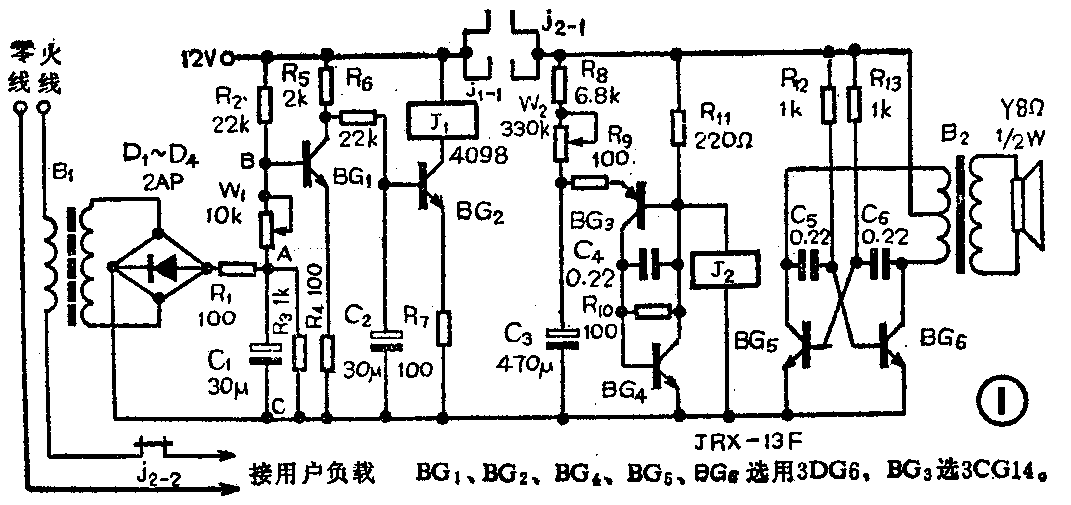

如图1所示，当用户在正常负载下用电时，通过负载的电流流经变压器B\(_{1}\)的初级，在B1次级会感应出一定数值的电压，该电压经D\(_{1}\)～D4整流后加在R\(_{1}\)、R3上，于是在R\(_{3}\)上产生一个上负下正的压降UCA，此电压会使BG\(_{1}\)基极即B点的电位下降即给BG1一个反向偏压。与此同时，12V电源通过R\(_{2}\)给BG1基极加一个正向偏压。显然BG\(_{1}\)的导通与否是受上述两个偏压联合作用的。在正常情况下，负偏压影响较小，主要是12V电源形成的正偏压起作用。BG1则始终处于导通状态，此时BG\(_{2}\)截止，J1不工作，常开接点j\(_{1}\)-1断开，后面的定时电路及报警电路不工作。
当用户用电超负荷时，流过变压器B\(_{1}\)初级的电流增加，B1次级的电压也提高，经整流后，R\(_{3}\)两端压降UCA增加，使B点电位下降，BG\(_{1}\)由导通变为截止，此时BG2导通，继电器J\(_{1}\)吸合，常开接点j1-1闭合，12V电源通过J\(_{1}\)-1加到定时和报警电路上，报警器发出报警声。此时电流经R8、W\(_{2}\)向C3充电，由于刚开始充电时C\(_{3}\)两端电压不能突变，BG3的发射极电位低于基极电位，BG\(_{3}\)截止，BG4得不到足够的基极偏流也截止。12V电源经R\(_{11}\)加到继电器J2上，J\(_{2}\)吸合，常开接点j2-1闭合，形成自保。常闭接点j\(_{2}\)-2断开。电网停止向用户供电。
随着C\(_{3}\)充电时间的延长，BG3发射极电位逐渐提高，当发射极电位高于基极电位时，BG\(_{3}\)、BG4均导通，使流过J\(_{2}\)的电流被旁路，J2释放，j\(_{2}\)-2闭合， j2-1断开，电网开始向用户供电，定时和报警电路停止工作。在j\(_{2}\)-2闭合时，如果用户用电量仍超负荷，上述情况将重复发生。
元件选择
限电器互感线圈B\(_{1}\)是一个关键元件，其磁芯大小应根限定的功率而定。在B1磁环未达到饱和状态时，它的初、次级线圈匝数比为15：200，磁芯采用MXO－2000磁环，见图2。B\(_{2}\)选用晶体管收音机输出变压器。（王留中 王献中）
